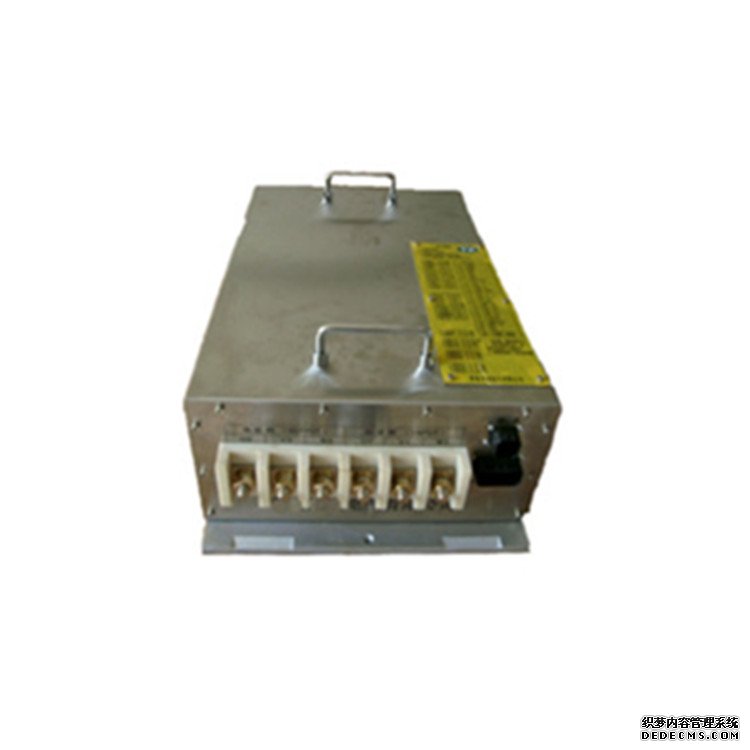

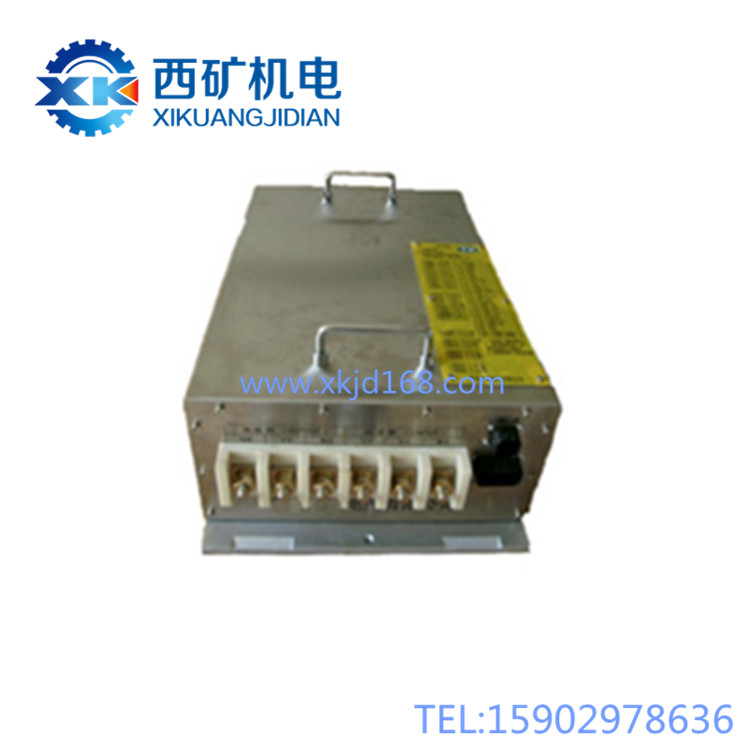

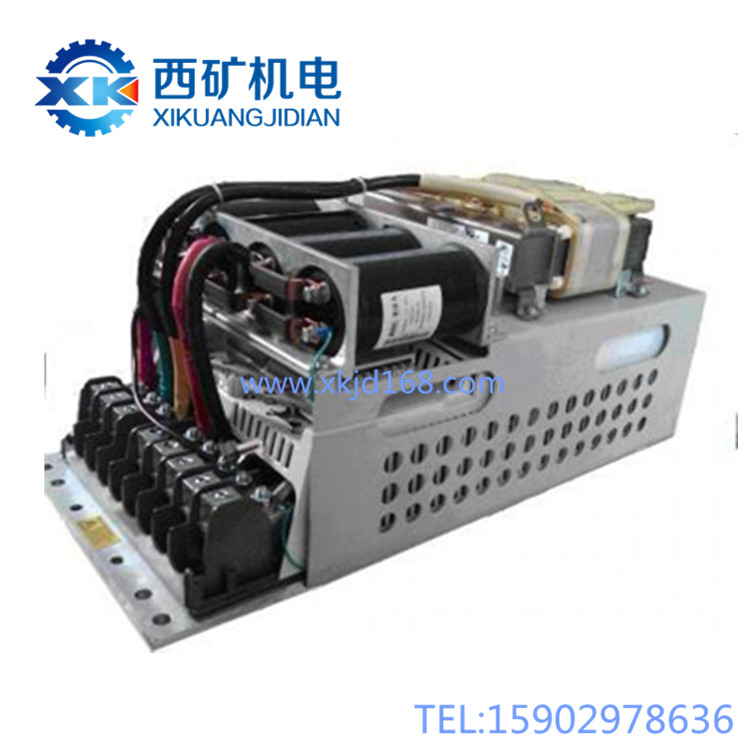

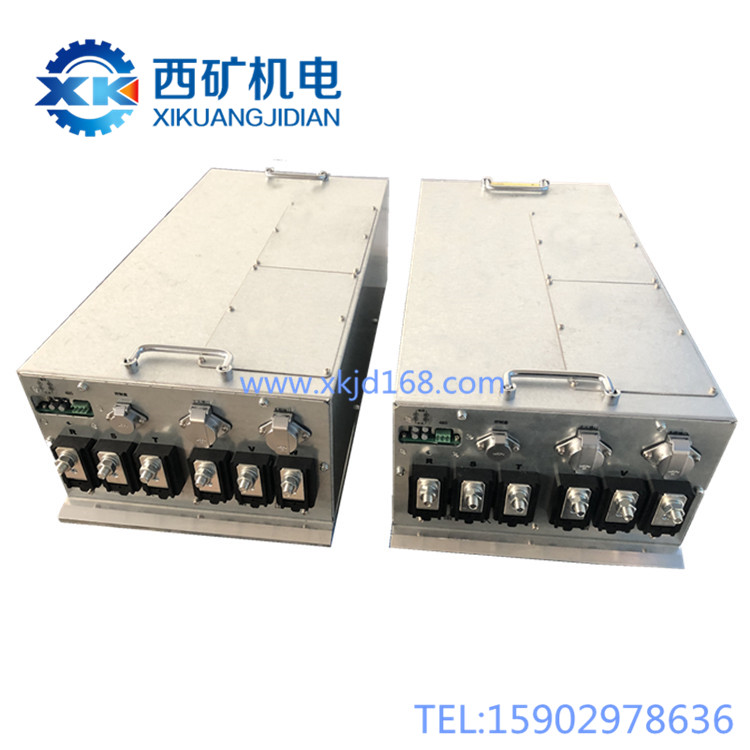

产品规格：青岛天讯、西安煤机GA6、GA7、GA12
具体材质：电器元件精密、进口
产品分类：适用于鸡西、太矿、西安采煤机
产品介绍：变频器主要通过交直交变换，以此来控制输出电源的电压和频率，从而控制电机。
产品详情：

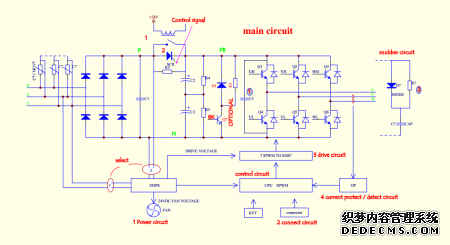

电气原理图：

 引言：      电牵引采煤机的技术核心部分就是PLC和变频器，所以变频器是采煤机电器元件里最重要的部分。
 1   基本原理：  进线侧整流部分把380V、50Hz三相交流电整流为直流电，电容器组一般为四个，作为电能储存器， 可以稳定直流母线中间回路电压，IGBT逆变器把直流电压转换为变频变压的交流电压，控制电机的运行速度和方向。
 2   概述：      大部分采煤机厂家的变频器选用ABB公司的直接转矩控制(DTC)变频器,变频器可在零速时产生     150％Me转矩,同时无速度传感器,其转矩环是内环,速度环是外环,控制系统自动识别建立电机模型,可以得到准确的转子速度信号作为速度环的反馈信号,所以无需速度编码器就可以用精确的速度控制电机。变频器采用水冷却,其整流单元与逆变单元都安装在同一个散热铝板上, 铝板与腔体水冷却底面紧密贴合(中间涂有导热脂传递热量)。变频器正常工作时,产生的热量由水冷壁的循环水带走。
3    采煤机变频器主要特点：
     • 有中文显示操作键盘，运行、指示、故障信息显示直观明确；
     • 可以在两象限、四象限两种方式运行；
     • V/F控制、矢量控制、DTC（直接转矩）等多种控制方式；
     • 具有过载、过压、欠压、缺相、三相不平衡、短路、过温等保护功能。
4主要参数：
      输入电压    交流380V、460V、三相、频率50/60Hz
      额定功率    大致范围20kW～260kW
      输出频率    0～300Hz
主要型号：GA6变频器 GA6A变频器  GA6B变频器  GA6C变频器  GA7变频器  GA7A变频器  GA7B变频器
GA8变频器  GA8A变频器  GA9变频器  GA9C变频器  GA10变频器  GA11变频器  GA12变频器  GA13变频器
GA14年频器  GA15变频器  GA16变频器
