产品规格： DJJ4/127矿用机载式甲烷断电仪西安采煤机配件

具体材质：

产品分类：适用于鸡西、太矿、上海、西安煤机配件

产品介绍：

产品详情：

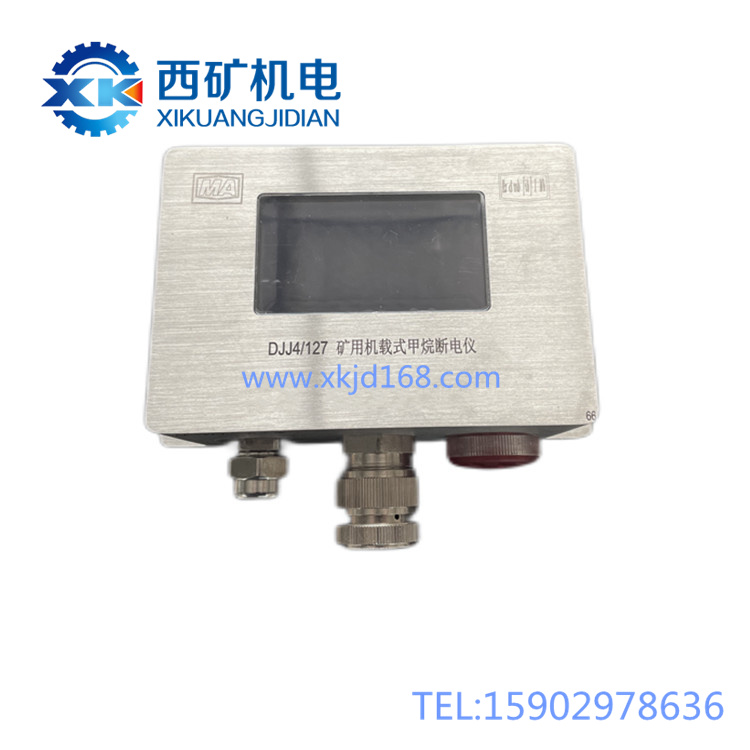

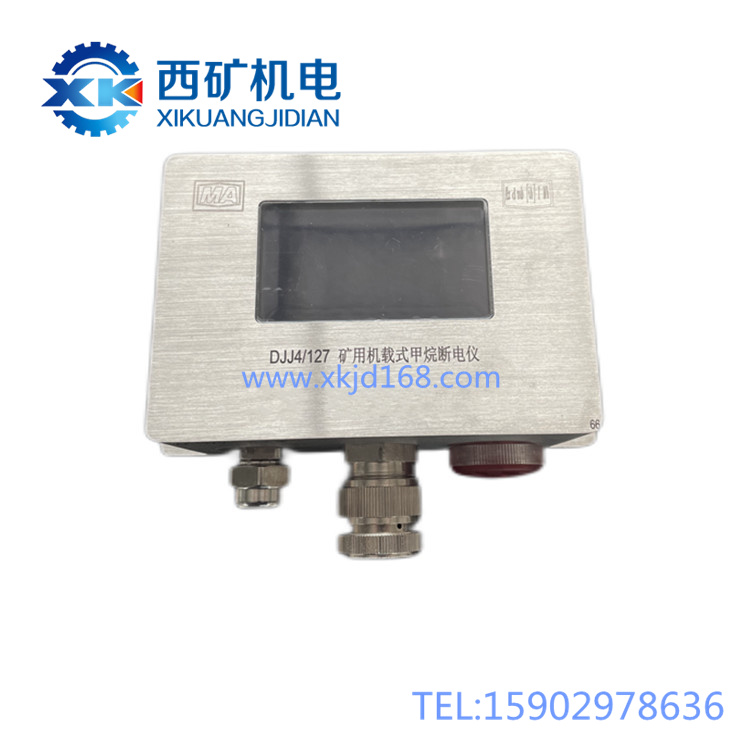

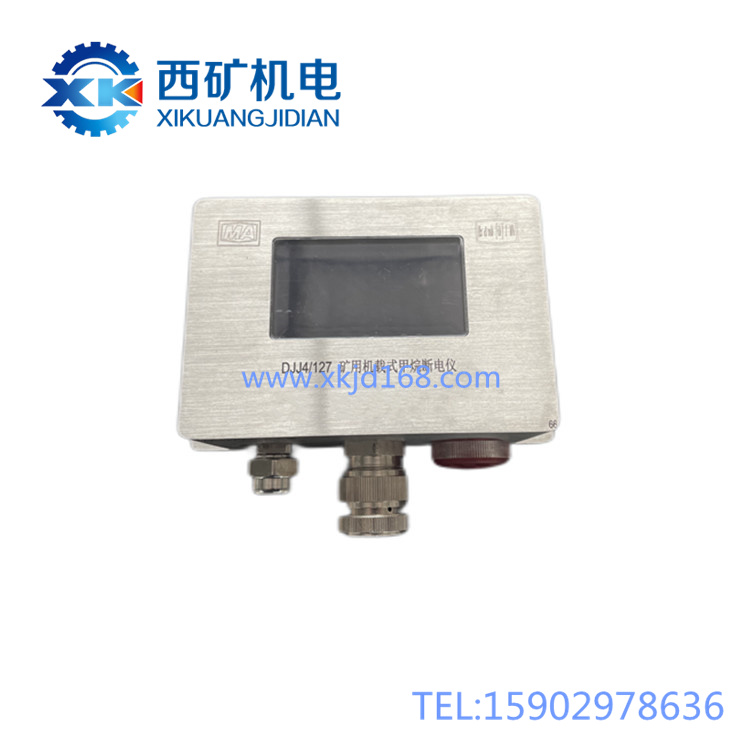

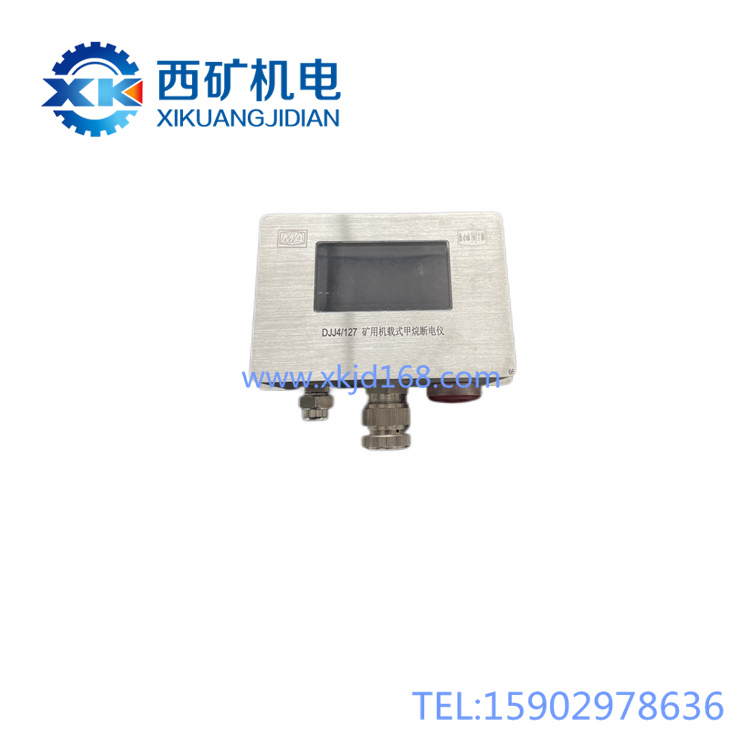

DJJ4/127    矿用浇封兼本安型机载式甲烷断电仪

防爆型式 Exd mb [ib]I Mb 环境温度(0~40)摄氏度

防爆合格证号： SHExC18.1456 安全标志证号：MFA190104

工作电压   AC127V    视在功率≤100VA

本安参数 Uo: 12.9V 1o:1.3A

Co:18.9uF  Lo:5uH

1、概述

DJJ4/127 矿用浇封兼本安型机载式甲烷断电仪（以下简称断电仪）为浇封兼本安型产品，

适用于煤矿井下各作业场所的移动类电气设备，可用于煤矿井下有甲烷、煤尘爆炸危险的场

所。断电仪具有 OLED 液晶显示、红外遥控标校、声光报警等功能，能实时显示甲烷浓度

值并提供甲烷超限断电（开关节点信号）输出。断电点、报警点和复电点的设定均可通过遥

控器进行操作。该产品有备用电池，当外部输入 AC127V 或 DC24V 供电电源停电时，备用

电池自动切换工作。本产品具有结构简单、稳定可靠、使用方便等优点。

1.1 防爆型式

断电仪为矿用浇封兼本质安全型，防爆标志为“Ex d mb[ib]I Mb”。

1.2 型号意义

D J J 4 /127

额定输入电压 AC 127V

甲烷浓度

机载式

甲烷

矿用断电仪

2、使用环境：

a) 环境温度：0℃～+40℃；

b) 平均相对湿度：不大于 95%（＋25℃）；

c) 大气压力：80kPa～106kPa；

d) 无显著振动和冲击的场合；DJJ4/127 矿用浇封兼本安型机载式甲烷断电仪 V1.0

e) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体、无淋水、无积

水的场合。

3、主要功能：

1. 断电仪应具有甲烷浓度显示、声光报警、断电及故障状态指示功能。

2. 当断电仪采集到的甲烷浓度浓度达到预置报警点时，断电仪就会发出声光报警信号，

当甲烷浓度达到预置报警点时，断电仪就会发出声光报警信号。当甲烷浓度值恢复到复电点

以下时，断电仪自动解除报警。

3. 断电仪在下列情况时应能实现闭锁：

a) 当甲烷浓度达到断电点时；

b) 当断电仪敏感元件松脱时。

4.使用专用工具(遥控器)，方能对断电仪进行人工解锁操作。

5. 断电仪在下列情况时应能实现自动解锁：

a) 当甲烷浓度下降到复电点时。

6.断电功能

当甲烷浓度超过断电点浓度时，断电仪的继电器就会动作，执行断电操作。

7．断电仪应具有备用电源，装置内部后备电池可提供装置连续工作时间不小于 2 小时。
