采煤机电控当前位置: 首页>>产品展示>>采煤机配件>>采煤机电控

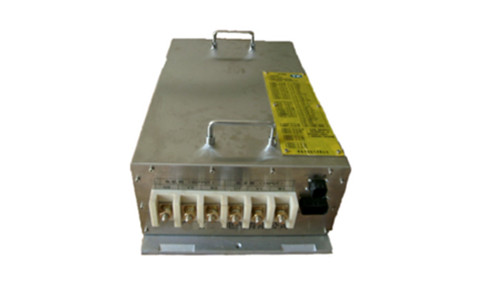

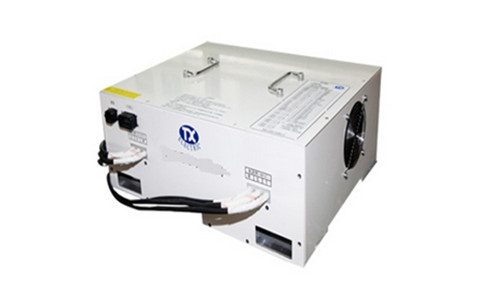

采煤机牵引变频器

时间:2016-11-09 14:16:00 作者:admin 点击: 129 次
西安煤机变频器西安采煤机变频器
产品规格 青岛天讯、西安煤机GA6、GA7、GA12
具体材质 电器元件精密、进口
产品分类 适用于鸡西、太矿、西安采煤机
产品介绍 变频器主要通过交直交变换,以此来控制输出电源的电压和频率,从而控制电机。
产品详情:

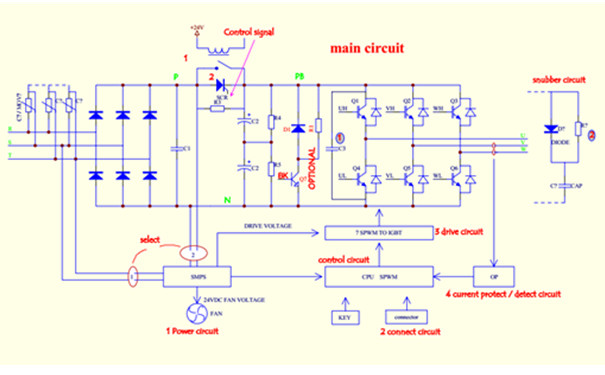

电气原理图:

引言:      电牵引采煤机的技术核心部分就是PLC和变频器,所以变频器是采煤机电器元件里最重要的部分。
 1   基本原理:  进线侧整流部分把380V、50Hz三相交流电整流为直流电,电容器组一般为四个,作为电能储存器, 可以稳定直流母线中间回路电压,IGBT逆变器把直流电压转换为变频变压的交流电压,控制电机的运行速度和方向。
 2   概述:      大部分采煤机厂家的变频器选用ABB公司的直接转矩控制(DTC)变频器,变频器可在零速时产生     150%Me转矩,同时无速度传感器,其转矩环是内环,速度环是外环,控制系统自动识别建立电机模型,可以得到准确的转子速度信号作为速度环的反馈信号,所以无需速度编码器就可以用精确的速度控制电机。变频器采用水冷却,其整流单元与逆变单元都安装在同一个散热铝板上, 铝板与腔体水冷却底面紧密贴合(中间涂有导热脂传递热量)。变频器正常工作时,产生的热量由水冷壁的循环水带走。
3    采煤机变频器主要特点:
     • 有中文显示操作键盘,运行、指示、故障信息显示直观明确;
     • 可以在两象限、四象限两种方式运行;
     • V/F控制、矢量控制、DTC(直接转矩)等多种控制方式;
     • 具有过载、过压、欠压、缺相、三相不平衡、短路、过温等保护功能。
4主要参数:
      输入电压    交流380V、460V、三相、频率50/60Hz
      额定功率    大致范围20kW~260kW
      输出频率    0~300Hz
    西安西矿机电有限公司简称西矿机电,是专业生产和销售各型号采煤机配件、机械件、电控元件、液压件的企业,并为用户提供截齿、齿套、齿座、进口轴承、密封件、标准件等配套产品。公司可根据客户需求对煤矿机械与电气设备进行维修、改造和技术服务。我们是为煤矿兄弟单位服务的企业,我们承诺以最少的时间发货,为客户提供需求的产品,保证煤矿的连续生产。同时我们拥有从事采煤机行业多年的技术服务团队,时刻准备着为你解决煤矿综采设备运行中得一切故障,愿通过我们的努力,以可靠的产品、优质的服务、诚信务实的工作作风,赢得广大用户的信赖。热忱欢迎各位同仁莅临指导工作、洽谈业务。
