一、产品概述

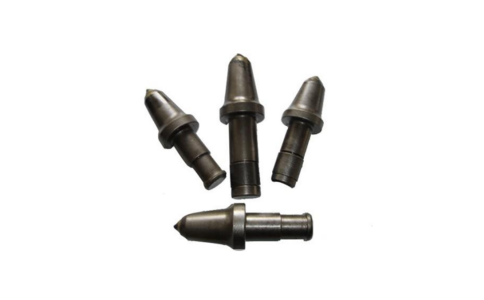

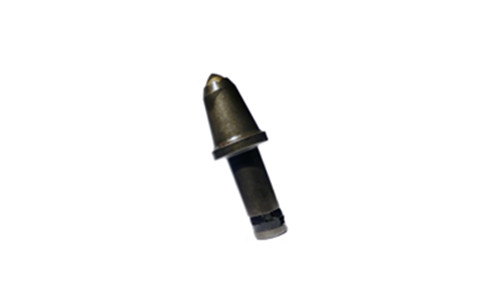

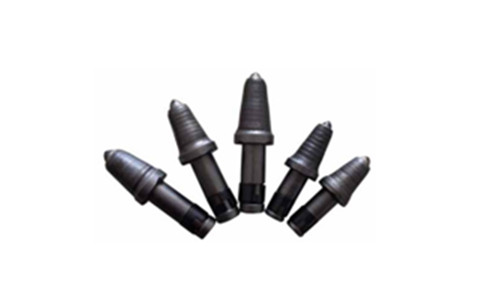

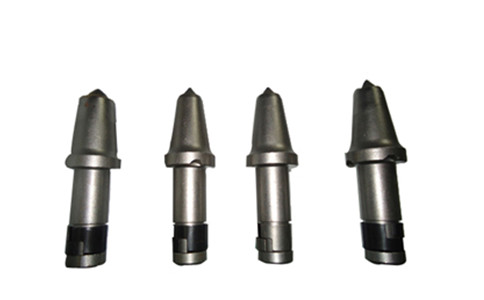

 U系列U82/U84/U85/U92/U94/U95/U170是针对煤矿井下采煤机、掘进机开发的标准化通用型截割截齿，是截割滚筒/截割头上直接破碎煤岩的核心易损部件，相当于采煤掘进设备的“切削牙齿”。不同型号适配不同功率的截割设备、不同硬度的煤岩工况，整体采用硬质合金头+合金钢柄结构，适配标准U型齿座安装，完全满足煤矿井下重载、强冲击的截割作业要求，通用性强、更换便捷，是当前煤矿井下采煤掘进作业应用最广泛的截齿系列。

 二、核心特点

1.  复合材质设计，耐磨抗折断：头部采用高纯度硬质合金烧结成型，硬度高、抗冲击不崩裂，耐磨寿命长；柄部采用优质合金钢锻造，经过调质热处理，抗折抗扭能力强，不容易出现断柄失效，适配重载截割工况。

2.  通用标准化尺寸，替换便捷：全系列符合U型截齿行业通用安装标准，适配对应规格的原厂标准齿座，更换维修不需要改装设备，直接就能完成替换，大幅缩短停机维护时间。

3.  支持自转匀磨，延长使用寿命：安装到位后截齿可在齿座内自由转动，作业过程中自动调整磨损面，实现均匀磨损，避免单侧偏磨提前报废，有效延长整体使用寿命。

4.  全规格覆盖，适配性强：从U82到U170多规格可选，可适配从软煤采煤、煤巷掘进到半煤岩、硬岩掘进的全工况，满足不同功率采煤机、掘进机的安装使用要求。

 三、工作原理简述

  可以把截齿理解为截割头上的“耐磨切削尖”：

• 截齿通过固定销安装在截割滚筒/截割头的齿座上，作业时截割头（滚筒）旋转带动截齿高速冲击煤岩壁，头部硬质合金切入煤岩，依靠冲击+剪切作用破碎煤岩，多个截齿连续作业就完成采煤、掘进的截割工序。截齿是直接承受冲击和磨损的部件，会随着使用逐步磨损，磨损到阈值后需要及时更换。

 四、主要功能

• 直接完成煤岩破碎截割，是采煤机、掘进机实现截割作业的核心执行元件；

• 不同规格型号适配不同功率设备、不同硬度煤岩工况，满足煤矿井下各类采煤掘进作业需求； 标准化设计便于快速更换，减少设备停机维护时间，保障整体作业效率。

 五、安装与使用说明

  安装/更换前准备：

1.  所有更换、安装作业必须在采煤机/掘进机完全停机、总电源断电闭锁、验电确认安全后进行，严禁带电更换截齿；

2.  核对检查：确认截齿型号和齿座规格匹配，检查截齿无裂纹、硬质合金头无松动掉块，合格后再安装。

  安装步骤：

1.  清理齿座：先清理齿座安装孔内积存的煤屑、岩粉，保证孔内干净无杂物，避免卡滞截齿；

2.  固定安装：将截齿柄对准齿座孔插入到位，装入配套的固定销锁紧，防止作业中截齿脱落；

3.  灵动性检查：安装完成后用手转动截齿，确认截齿能在齿座内自由转动，卡涩不灵活要清理调整，不能强行使用。

  日常使用要求：截割硬岩时避免强行过载进给，尽量采用分层截割作业；保证截割头冷却水通路通畅，给截齿降温，减少高温加速磨损。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带电/不停机更换截齿：任何更换检查作业都必须停机断电闭锁，确认安全后再操作，防止设备误启动引发人身伤害；

2.  严禁磨损超标继续作业：截齿头部硬质合金磨平、柄部磨损变形后必须及时更换，继续使用不仅会降低截割效率、增加能耗，还会磨坏齿座和截割滚筒，造成更大的设备损失；

3.  严禁型号不符强行安装：不同U型截齿的柄部尺寸、头部规格和齿座是一一匹配的，严禁小截齿装大齿座、大截齿硬敲进小齿座，安装不牢会导致作业中截齿飞出，引发安全事故；

4.  严禁缺齿继续作业：截齿脱落后必须及时补装，缺齿会导致相邻截齿过载，加速磨损甚至断齿，还会磨坏截割滚筒筒体。

  日常检查维护：

1.  每班点检：每班作业前检查所有截齿，确认无缺齿、无过度磨损、无松动，缺齿及时补、坏齿及时换，发现松动及时紧固固定销；

2.  按工况选对型号：软煤煤层选适配的常规型号，中硬岩、半煤岩选耐磨抗冲击型号，不要错用型号，避免提前磨损或者增加不必要成本；

3.  及时回收废齿：更换下来的废截齿要及时带出工作面，不要留在煤流里，防止废齿混入煤炭砸坏后续运输、洗选设备。

 七、常见问题及处理

1.  截齿提前偏磨，寿命远低于预期：

• 可能原因：安装后截齿不能自由转动，一直单侧受力磨损；型号不对，软齿用在硬岩工况；冷却水不通，截齿过热加速磨损。

• 处理：清理齿座杂物，保证截齿转动灵活；按工况更换对应型号截齿；疏通冷却水水路，保证截齿正常降温。

2.  截齿柄频繁断裂：

• 可能原因：截割硬岩时强行过载进给；截齿材质不合格；安装偏斜受力不均。

• 处理：降低进给速度，分层截割硬岩；更换合格原厂截齿；重新安装调整，保证截齿受力均匀。

3.  作业中截齿频繁脱落：

• 可能原因：固定销磨损断裂；齿座磨损过大，无法固定截齿；安装不到位固定销没卡紧。

• 处理：更换新的固定销；齿座磨损超标及时更换齿座；重新安装卡紧固定销。

 总结：U系列通用截齿是采煤机掘进机最常用的核心易损件，看似体积小，却直接决定截割作业效率和整机使用寿命。选对适配工况的型号、规范安装检查、及时更换磨损截齿，就能有效降低截齿损耗，减少设备故障，提升采煤掘进作业效率，保障井下作业安全。
