一、产品概述

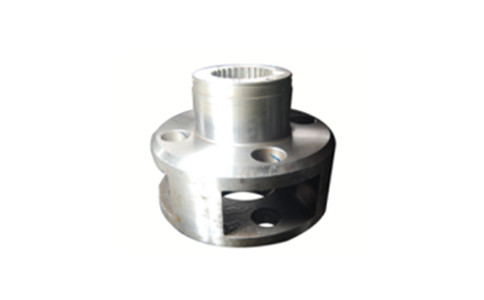

N2011是专为采煤机设计的重载型行星齿轮减速器，相当于采煤机传动系统的「动力增扭转换器」，是采煤机牵引部或截割部传动系统的核心部件。它采用行星齿轮传动结构，将电机输出的高转速、小扭矩动力，转换为采煤作业需要的低转速、大扭矩动力，完美适配采煤工作面重载、频繁冲击的恶劣工况；整体采用高强度合金钢一体加工成型，结构紧凑承载能力强，适配对应型号采煤机原厂安装尺寸，维修替换便捷。

 二、核心特点

1.  行星结构设计，扭矩密度更高：多个行星齿轮共同分担工作负载，相同输出扭矩下整体体积更小，适配采煤机机身紧凑的安装空间，承载能力远优于普通定轴减速器，更适合重载采煤工况。

2.  高强度耐磨耐冲击：齿轮采用优质合金钢锻造，齿面经过专业热处理硬化加工，硬度高耐磨性好，可长期承受采煤截割作业产生的频繁冲击载荷，使用寿命更长。

3.  传动平稳效率高：齿轮啮合加工精度高，传动损耗小，运行平稳噪音低，抗振性能好，长期工作输出稳定，不容易出现抖振。

4.  标准尺寸适配，替换便捷：完全匹配对应型号采煤机原厂安装尺寸，维修更换不需要改造传动腔体，对接安装简单，大幅缩短停机检修时间。

 三、工作原理简述

  你可以把它理解为「多齿轮合力放大动力的减速机构」：

• 电机输出的高速动力输入到减速器中心的太阳轮，太阳轮带动周围多个行星齿轮转动，行星齿轮一边自转，一边沿着外围固定内齿圈公转，最后通过行星架把动力输出出去。在这个过程中，通过齿轮齿数比降低转速，同时多个行星齿轮一起承受负载，把输出扭矩放大数倍，最终输出适合采煤截割、牵引作业的低速大扭矩，既能够扛住大冲击，又能保证动力稳定输出。

 四、主要功能

• 为采煤机牵引/截割传动系统减速增扭，将电机的高转速转换为作业需要的低转速，放大输出扭矩，满足采煤机截割煤壁、牵引行走的动力需求；

• 缓冲吸收截割作业产生的冲击载荷，保护上游电机和输出部件，降低冲击对传动系统的损伤；

• 稳定输出动力，保证采煤机牵引速度、截割转速稳定，提升采煤作业效率和截割质量。

 五、安装与使用说明

  安装前准备：

  检查核对：确认产品型号匹配，减速器外观无磕碰变形，安装结合面无损伤，密封件齐全完好。

  安装步骤：

1.  清洁对中：彻底清理安装腔、对接轴的油污、杂质和锈迹，保证安装面贴合平整；严格保证输入轴、输出轴的同轴度符合要求，同轴度偏差会导致齿轮偏磨，大幅缩短使用寿命，严禁强行错位安装。

2.  固定密封：对准安装螺栓孔，按照规定扭矩均匀拧紧固定螺栓；更换全新的端盖、输入输出轴密封件，保证密封可靠，防止漏油和煤尘进入减速器内部。

3.  注油排气：按照要求加注对应牌号的重载齿轮润滑油，加注到规定油位后，打开排气螺塞排出内部空气，保证腔体内压力正常。

4.  试运转验证：安装完成后先空载试运转30分钟，检查有无异常异响、漏油、过热，确认正常后再逐步加载，投入正常作业。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁长期超载运行：本减速器额定输出扭矩适配对应设计负载，长期超载运行会导致齿轮、轴承快速磨损，甚至出现断齿报废，严禁超负载强行作业。

2.  严禁缺油、使用劣质润滑油运行：润滑油是行星减速器正常工作的核心保障，缺油会导致干摩擦，短时间内就会烧坏齿轮；必须使用符合牌号要求的合格重载齿轮油，严禁使用劣质废油。

3.  严禁强行敲击安装：安装对接输入输出轴时，严禁用重物敲击减速器壳体和齿轮，敲击会损伤齿轮啮合精度、打坏内部轴承，留下隐形故障隐患。

4.  严禁带故障运行：运行中发现异响、过热、漏油要立即停机检查，排除故障后再恢复作业，严禁带病强行运行，避免故障扩大导致更大损失。

  日常维护与保养：

1.  每班点检：每班作业后检查减速器外部有无漏油，运行中有无异常异响、异常振动，箱体温度是否超标，发现异常及时停机排查。

2.  定期更换润滑油：新减速器投入运行500小时后更换第一次润滑油，之后每3~6个月（或按照工作面计划性检修周期）更换一次；油液提前变脏要及时更换，换油时彻底清理箱体内沉积的金属磨屑杂质。

3.  定期检查密封：每次计划性检修，检查输入输出轴密封、端盖密封，发现老化、损伤及时更换，防止漏油和煤尘侵入箱体内部。

4.  长期存放防护：长期停机存放时，排掉旧油，加注防锈油，密封所有进出口，放置在干燥通风环境，防止齿轮锈蚀。

 七、常见故障简易判断

1.  运行中异响、振动异常：

• 可能原因：齿轮磨损过度，啮合间隙过大；轴承磨损损坏；安装同轴度偏差超标；固定螺栓松动。

• 处理：重新紧固螺栓、调整同轴度；齿轮轴承磨损严重时，更换减速器。

2.  箱体油温异常升高：

• 可能原因：润滑油油量过多或过少；润滑油老化变质、含杂质多；轴承齿轮磨损过度；散热不良。

• 处理：调整油量到规定油位，更换合格新齿轮油；磨损严重则检修或更换减速器。

3.  输入输出轴部位漏油：

• 可能原因：密封件老化损坏；密封安装不到位；油位过高。

• 处理：调整油位，更换对应规格新密封件，重新安装密封。

4.  输出扭矩不足，采煤机作业无力：

• 可能原因：齿轮磨损过度，齿面打滑；内部轴承损坏。

• 处理：拆解检查，磨损超标则更换同型号新减速器。

 总结：N2011行星减速器是采煤机传动系统的核心重载部件，性能好坏直接影响采煤机的作业效率和稳定性。严格控制作业负载、保证润滑油合格清洁、安装保证同轴对中，就能保障其长期稳定运行，为采煤机持续输出可靠动力，满足采煤工作面连续作业的需求。
