一、产品概述

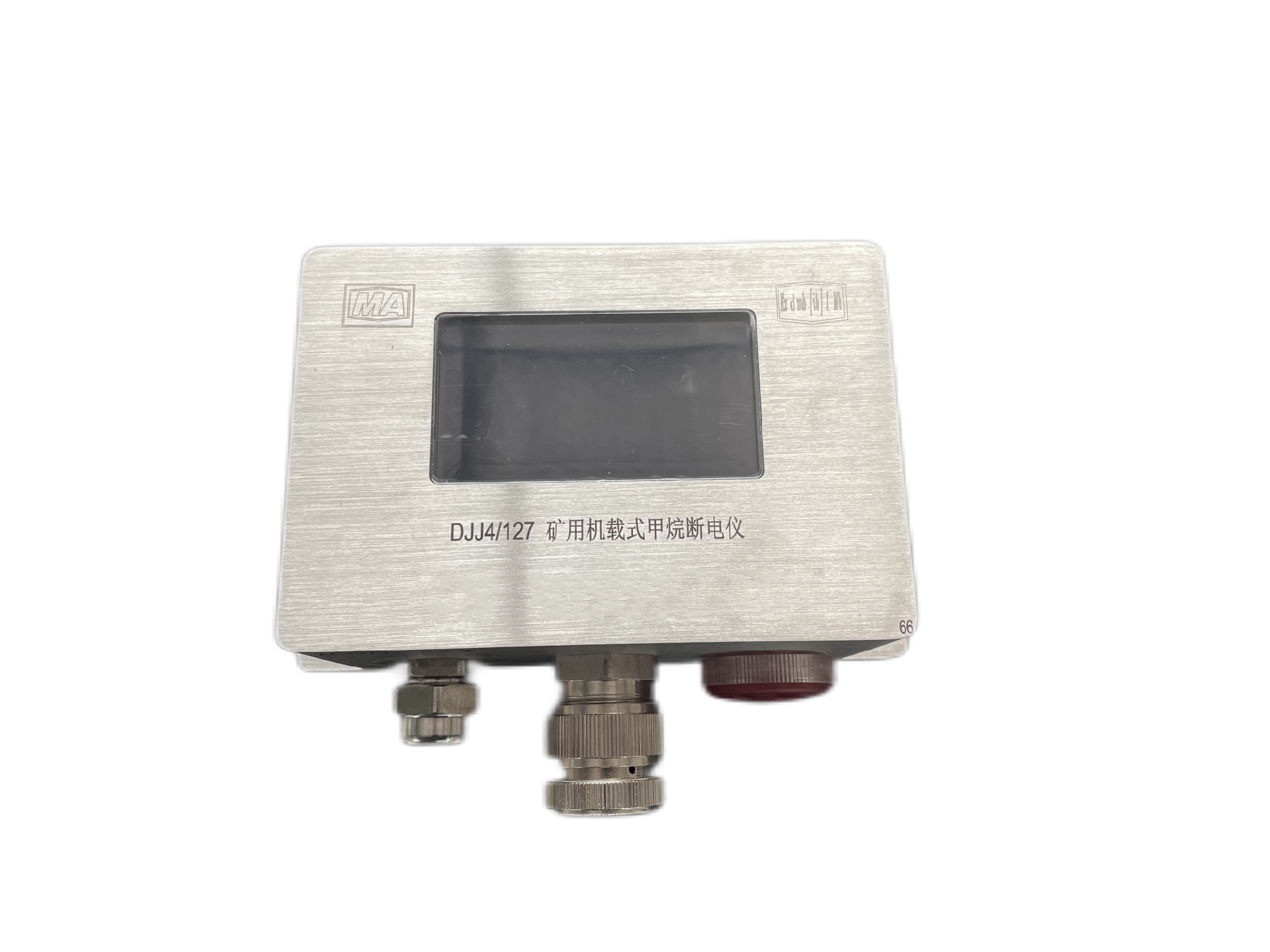

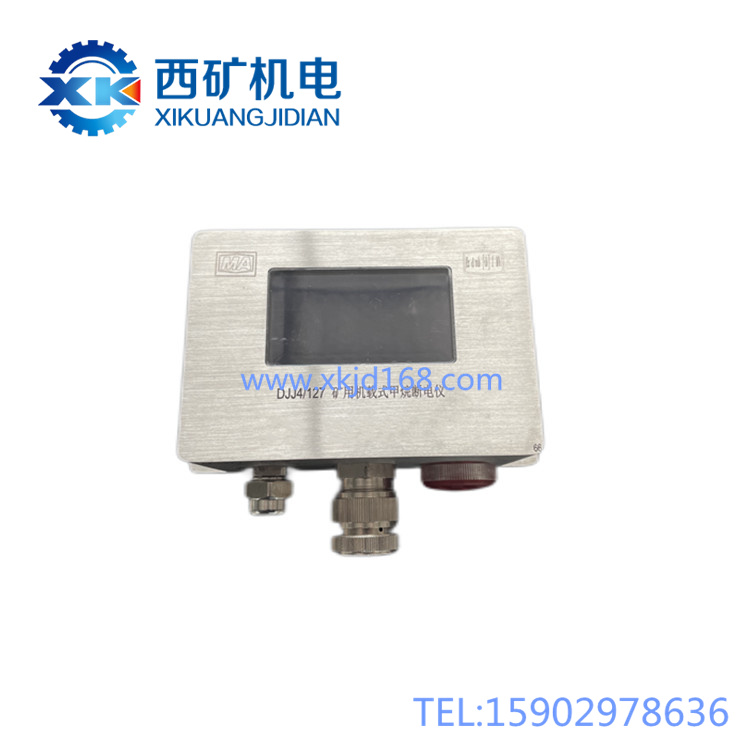

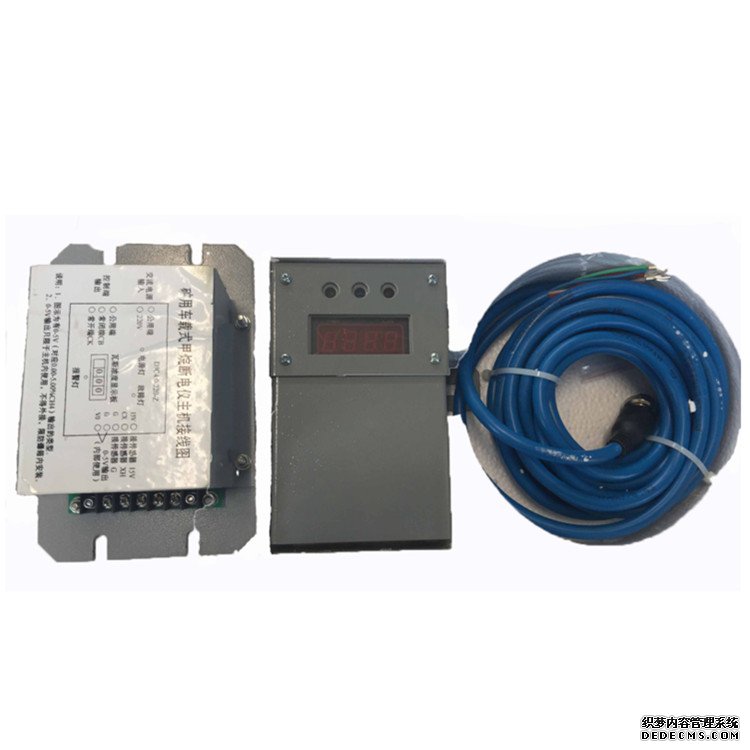

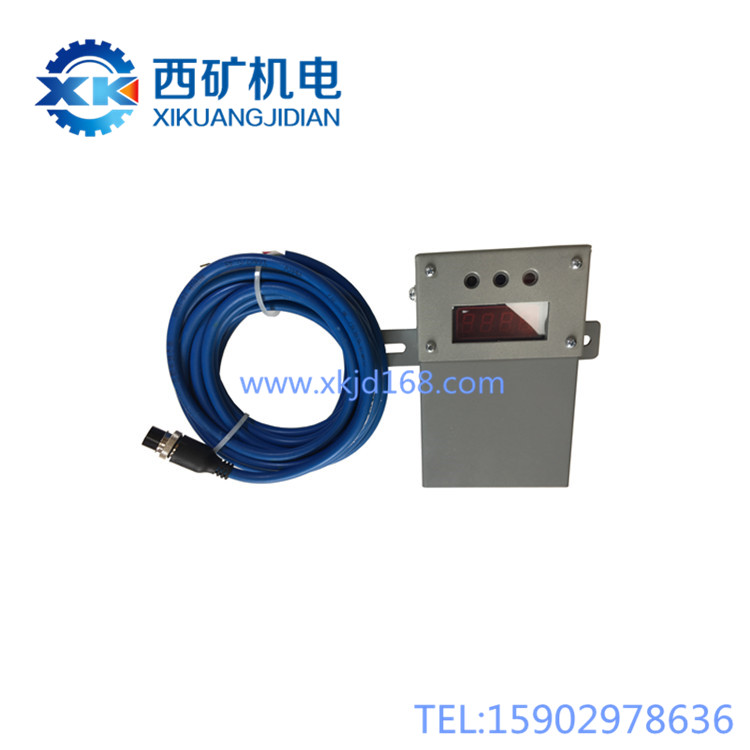

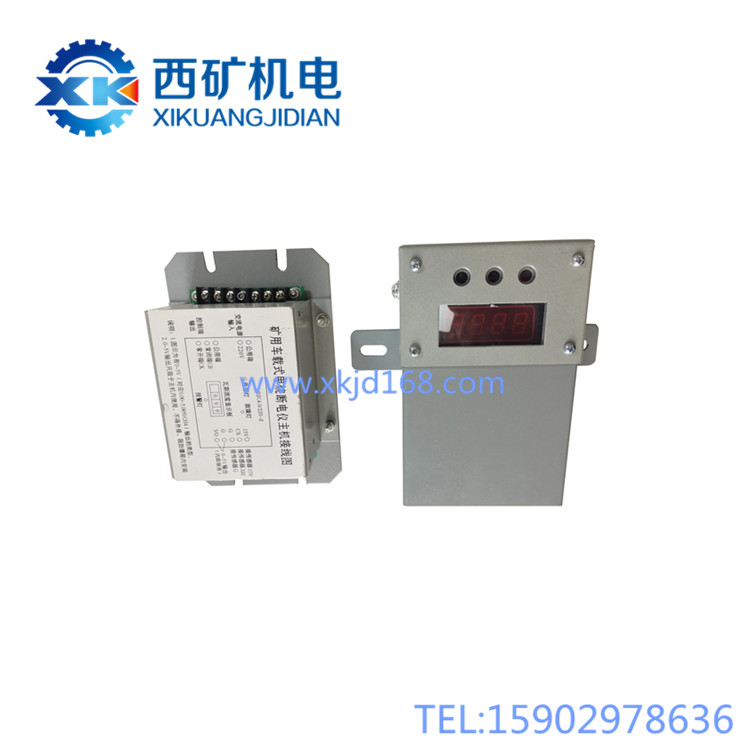

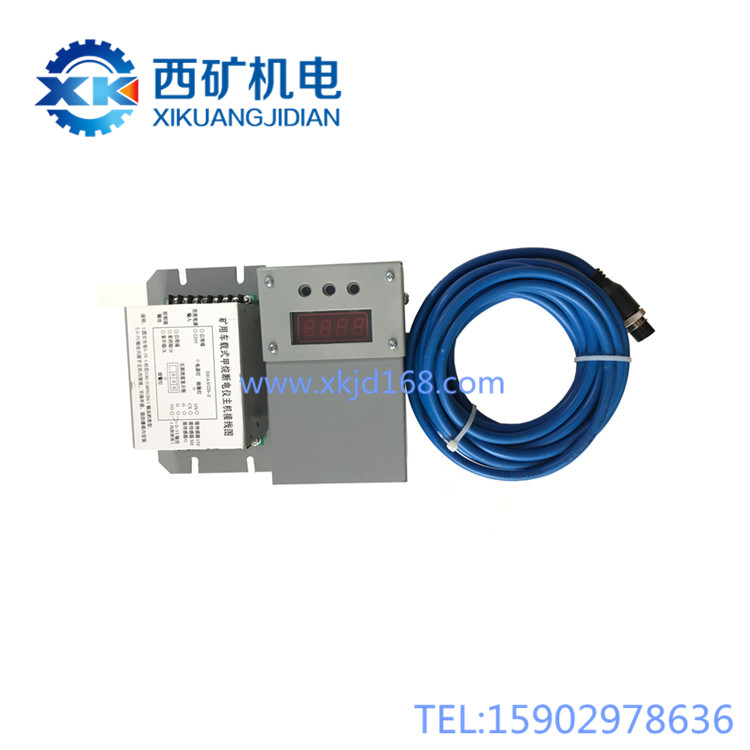

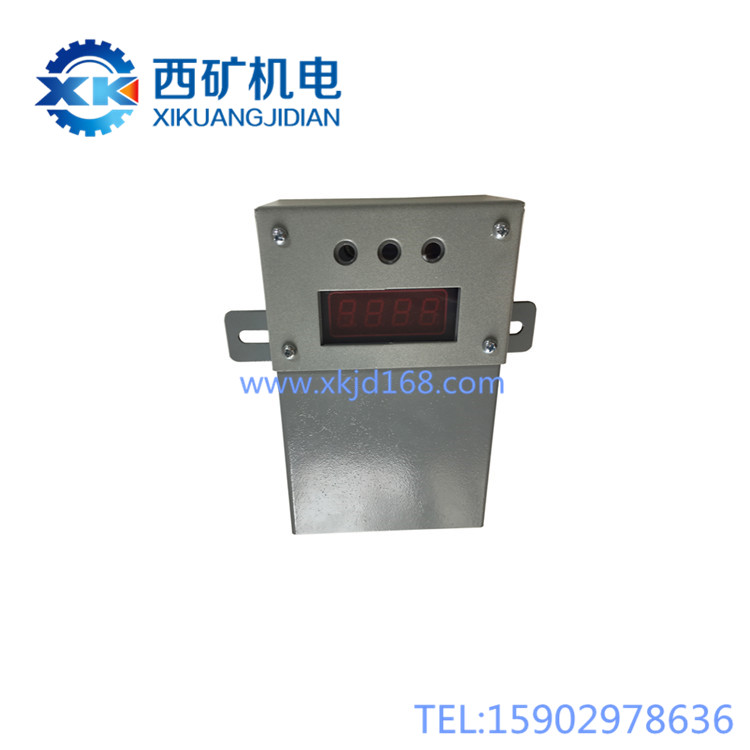

DJJ4/127矿用机载式甲烷断电仪是专为采煤机设计的矿用本质安全型瓦斯安全保护装置，相当于采煤机作业的「瓦斯安全自动闸门」，直接安装在采煤机机身上，实时监测采煤机作业区域的甲烷（瓦斯）浓度，当瓦斯浓度超限超标时，自动触发报警并切断采煤机动力电源，从根源避免瓦斯爆炸等重大安全事故，是煤矿井下采煤工作面必须配备的安全防护设备。本产品持有国家煤矿安全MA认证，符合矿用本质安全防爆标准，采用拉丝不锈钢一体式防爆壳体，自带高清液晶显示屏，出线接口密封可靠，底部右侧圆形红色部件为本机集成的警报器，结构紧凑坚固，完全适配采煤机潮湿、多尘、强振动的井下作业环境。

 二、核心特点

1.   本安防爆，合规安全：内部电路经过严格的限流限压设计，输出能量控制在安全范围，即使发生故障也不会产生能引燃瓦斯的电火花，资质齐全符合煤矿井下爆炸性环境使用要求。

2.   机载集成设计，适配性强：整体结构紧凑，直接固定在采煤机机身，不占用额外空间；不锈钢外壳抗腐蚀、抗冲击、抗振动，能长期跟随采煤机往复移动，稳定工作不损坏。

3.   直观可视化，响应迅速：自带液晶显示屏，实时显示当前瓦斯浓度数值，司机一眼就能看清；检测灵敏度高，瓦斯浓度变化后能快速响应，超限后第一时间触发保护，无延迟。

4.   三级安全防护，可靠断电：支持预警报警、超限断电两级保护，瓦斯浓度降到安全值以下后，必须人工复位才能恢复供电，防止误送电，从流程上保障安全。

5.   集成警报，警示醒目：红色警报器可发出高分贝报警音，即使在工作面高噪音、低光照环境下，也能让司机快速察觉超限预警。

 三、工作原理简述

可以把它理解为一个「带自动跳闸功能的机载瓦斯监测报警器」：

1.   装置通过配套的瓦斯传感器实时采集采煤机作业区域的瓦斯浓度信号，转换为电信号传给断电仪主机。

2.   主机将信号转换为直观的浓度数值，显示在正面液晶屏幕上，供司机随时查看。

3.   当瓦斯浓度达到预设的报警阈值时，主机触发底部红色警报器，同步发出声光报警，提醒司机立即撤离；当浓度进一步升高达到断电阈值时，主机立即输出断电信号，切断采煤机的动力电源，强制停止作业，防止瓦斯超限引发事故。

4.   只有当瓦斯浓度自然降到安全范围以下，操作人员检查确认安全后，才能手动复位解锁，恢复采煤机供电。

 四、主要功能

• 实时监测：连续不间断监测采煤机作业区域的瓦斯浓度，数值实时显示。

• 超限报警：瓦斯浓度达到预警值，红色警报器自动发出警示，提醒操作人员处置。

• 自动断电保护：瓦斯浓度达到安全断电阈值，自动切断采煤机动力电源，停止作业。

• 周期校准测试：设备功能验证必须采用标准甲烷气体进行测试，验证报警阈值、断电触发功能是否准确可靠，保障保护有效。

 五、安装与使用说明

  安装前准备：

1.   所有安装、接线、检修作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.   外观检查：确认壳体无磕碰变形、显示屏无开裂破损、密封件完好、红色警报器出声孔无堵塞，煤矿安全MA标识、防爆标识完整清晰，型号匹配正确。

  安装步骤：

1.   固定安装：将断电仪主机牢固固定在采煤机机身便于司机观察、通风良好的位置，避开煤泥飞溅遮挡，保证警报器出声、发光不受阻挡，拧紧固定螺栓，防止采煤机振动导致松脱。

2.   接线作业：按照接线图依次连接电源线路、传感器信号线路、断电控制输出线路；必须遵守：本安信号线路必须与非本安动力电缆分开敷设，保持不小于50mm的安全间距，严禁混槽共管；接线完成后拧紧出线接口的压紧螺母，保证密封可靠，最后将接地端子可靠连接到采煤机接地母排。

3.   功能调试：上电后检查显示屏点亮正常，完成零点校准，用标准甲烷气体测试报警、断电触发功能正常后，即可投入使用。

  日常使用规范：

1.   采煤机司机每班作业前，先查看显示屏显示是否正常，确认浓度数值在安全范围、警报器无异常遮挡。

2.   正常作业时，司机随时关注显示屏的瓦斯浓度变化，听到警报立即停止作业、撤离到安全区域。

3.   瓦斯超限断电后，严禁强行解锁送电，必须等瓦斯浓度降到安全值、排查确认无隐患后，才能手动复位送电。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁私自拆改、破坏防爆结构：本产品为矿用本质安全型防爆设备，私自拆解外壳、修改内部电路、损坏密封结构，会彻底丧失防爆性能，构成重大安全隐患，严禁任何私自改装行为。

2.   严禁屏蔽、短接断电功能：严禁为了不影响生产，私自短接断电输出回路、屏蔽保护功能，这是严重违反煤矿安全规程的行为，会直接导致重大安全风险。

3.   严禁遮挡显示屏和警报器：严禁在装置前方堆放工具、煤矸，遮挡显示屏导致无法观察浓度，或堵塞警报器出声孔，影响警示效果。

4.   严禁超期不校准：必须按照规定周期校准瓦斯检测精度，严禁超期使用不校准，浓度检测不准会导致保护失效。

5.   严禁违规测试：功能验证测试必须使用合格的标准甲烷气体进行，严禁采用短接线路、其他杂气代替标准甲烷测试，保证检测灵敏度和触发阈值符合安全要求。

  日常维护与保养：

1.   每班点检清洁：每班作业后，清理外壳、显示屏和警报器出声孔上的煤尘、油污，保持显示屏清晰、出声通畅。

2.   定期紧固检查：每周检查一次接线端子、固定螺栓有没有松动，密封有没有损坏，发现松动及时紧固，密封损坏及时更换。

3.   定期校准测试：按照煤矿安全管理规定，定期送专业机构校准瓦斯检测精度，修正零点漂移，并使用标准甲烷气体测试报警、断电功能，确认功能正常后方可继续使用。

4.   故障及时更换：装置出现故障后，必须立即停机更换合格的同型号产品，严禁带病运行，严禁不带保护作业。

 七、常见故障简易判断

1.  显示屏不亮、完全无显示：

• 可能原因：供电电源断路；电源保险丝熔断。

• 处理：检查供电线路，更换同规格合格保险丝。

2.  显示浓度数值异常偏差，和实际不符：

• 可能原因：长期未校准，零点漂移；传感器进气孔被煤尘堵塞。

• 处理：清理传感器进气孔的煤尘；重新校准零点和精度，偏差无法消除则更换。

3.  瓦斯超限后不报警、不断电：

• 可能原因：接线松动脱落；内部输出继电器损坏；功能失效。

• 处理：检查紧固接线；用标准甲烷测试功能不正常立即更换整机。

4.  瓦斯浓度正常情况下误触发断电：

• 可能原因：零点漂移导致检测值偏高；报警阈值设置错误；接线接触不良误触发。

• 处理：重新校准零点，检查调整阈值，紧固接线端子。

5.  瓦斯超限后警报器不响：

• 可能原因：出声孔被煤尘完全堵塞；警报器内部元件损坏。

• 处理：清理出声孔煤尘，清理后仍不发声则更换整机。

 总结：DJJ4/127矿用机载式甲烷断电仪是采煤机预防瓦斯事故的核心安全保障设备，其功能正常与否直接关乎整个工作面的作业安全。定期用标准甲烷测试功能、按时校准精度、严禁屏蔽保护、保持警示通畅，是保障其可靠发挥保护作用的核心原则，所有操作必须严格遵守《煤矿安全规程》相关要求，杜绝违规操作，保障作业安全。
