一、 产品概述

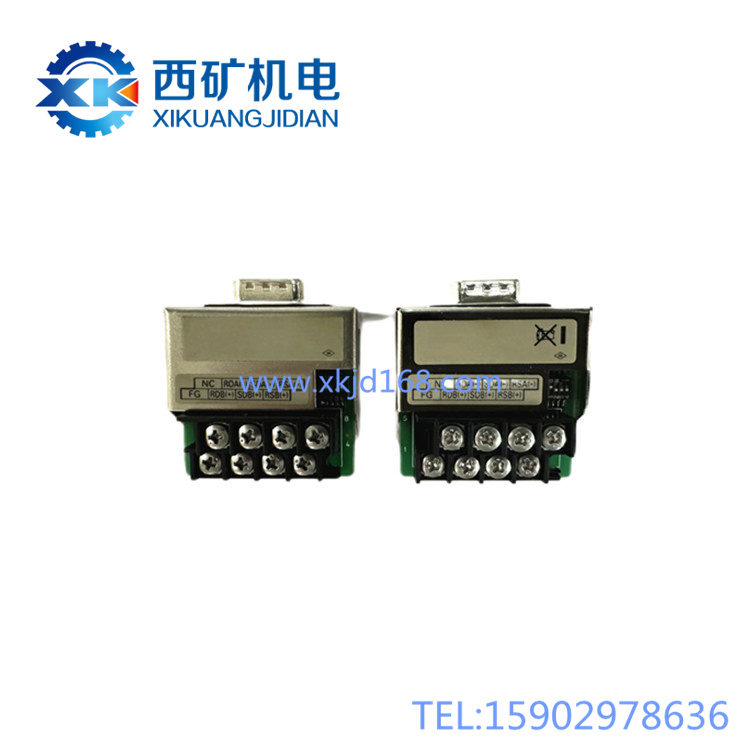

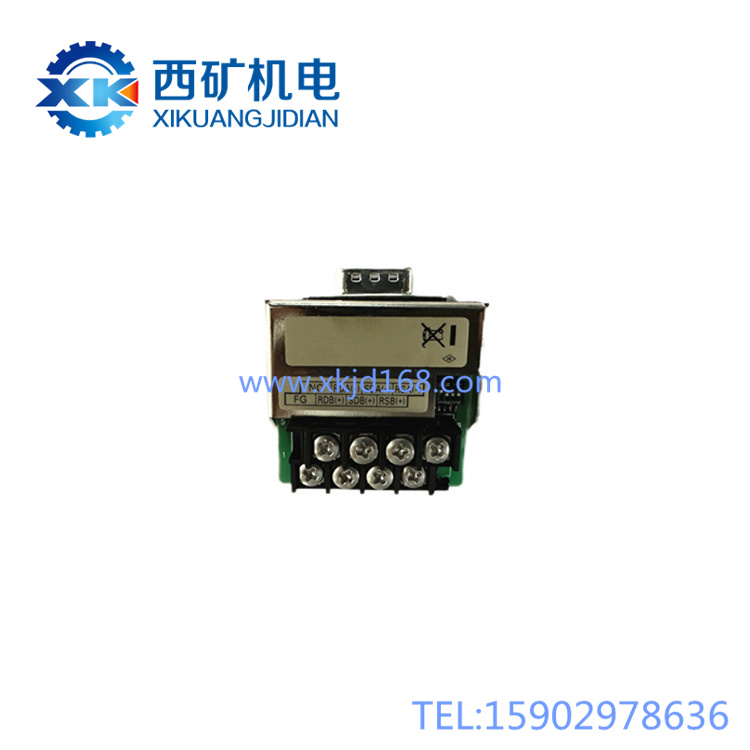

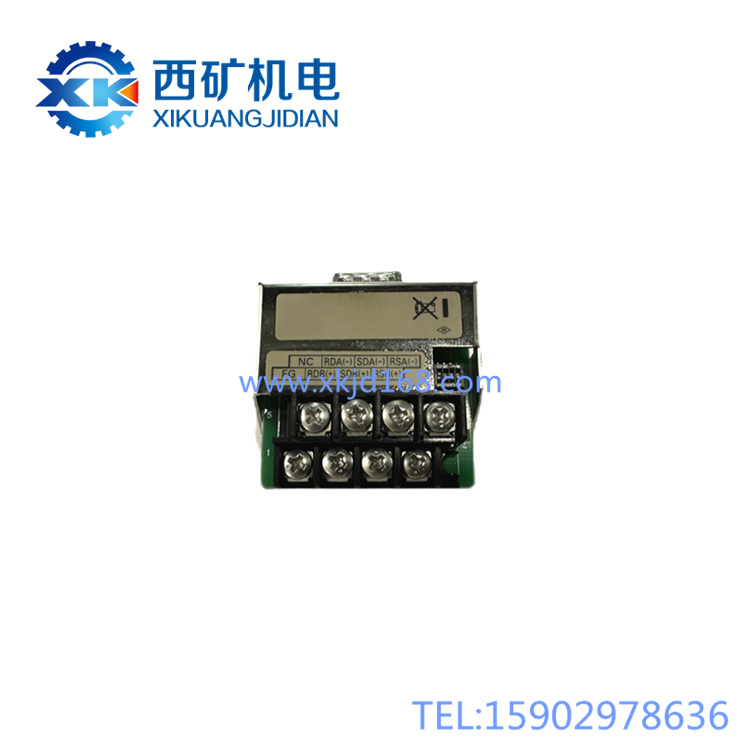

         PWJ-NA002适配器通讯模块是采煤机电气控制系统中至关重要的 “信息中转站”和 “协议翻译官”。在采煤机复杂的控制网络中，不同设备（如PLC、显示屏、传感器、遥控接收器）之间可能需要使用不同的“语言”（通讯协议）或“接口”（物理连接方式）进行对话。本模块的核心作用就是实现这些不同设备间的无缝连接与可靠数据交换，确保控制指令、状态信息和故障数据能够在整个系统中准确、及时地传递，从而保障采煤机协调、高效地运行。

 二、 核心特点

1.  协议转换与接口适配：能够连接并转换不同通讯协议（如CAN、RS485、以太网等）或电气接口，解决设备间“语言不通”或“插口不配”的问题。

2.  信号隔离与增强：内置信号隔离电路，能有效切断地线回路和抑制来自动力电缆等源的电磁干扰，确保通讯信号纯净、稳定。

3.  高可靠性设计：采用工业级元件，具备良好的抗震、防潮和防尘性能，适应井下恶劣工况。

4.  状态直观指示：通常配备多个指示灯，如电源指示灯、通讯活动指示灯（TX/RX）、故障指示灯等，便于快速诊断链路状态。

5.  配置灵活：可能支持通过简单设置（如拨码开关）来选择不同的通讯模式、地址或速率，以适应具体的系统架构。

 三、 工作原理简述

  该模块像一个高效的“邮局”和“翻译中心”：

1.  接收信息：从一侧设备（例如PLC）接收原始数据“信件”（电信号）。

2.  处理与转换：根据预设的规则，对“信件”进行必要的格式转换（协议转换）、重新打包（信号重整）或翻译（电平/接口匹配）。

3.  转发信息：将处理好的“信件”通过另一侧的接口，准确发送给目标设备（例如显示屏）。

4.  双向沟通：同时，它也负责反向流程，将来自显示屏等设备的指令或状态反馈回PLC，形成一个完整的双向通讯回路。

5.  维持链路：持续监测通讯线路的物理连接和信号质量，确保“邮路”畅通。

 四、 主要应用场景

         PLC与显示屏连接：作为采煤机主控制器（PLC）与司机室显示屏之间的关键通讯桥梁，传输所有运行参数、状态及故障信息。

  远程监控接口：为采煤机与地面或巷道中的远程监控系统提供通讯接口，实现数据上传与远程指令下发。

  子系统集成：连接和集成诸如泵站控制单元、辅助检测系统等独立子系统，使其数据融入主控制系统。

  传感器网络汇聚：将分散的多路传感器信号通过通讯总线汇集，统一上报至PLC。

 五、 使用与操作说明

  安装前准备：

1.  断电操作：所有安装、接线工作必须在采煤机总电源完全切断并闭锁后进行。

2.  确认型号与需求：核对模块型号与图纸要求是否一致，明确其在本系统中的具体角色（例如，是连接PLC与显示屏的专用适配器）。

3.  检查配件：检查模块本身及随附的连接器、接线端子是否完好。

  安装与接线：

1.  固定安装：将模块稳固地安装在电控箱内预留位置，通常选择远离大功率发热元件和强干扰源（如变频器输出线）的地方。

2.  电源连接：正确接入其所需的直流工作电源（通常为24VDC），注意极性（正负极）。

3.  通讯线连接：这是最关键步骤：

       A端连接：根据说明书或图纸，将对应接口的电缆（如来自PLC的CAN总线）连接到模块的“A”侧端口。

       B端连接：将另一侧电缆（如去往显示屏的RS485线）连接到模块的“B”侧端口。

 务必确保：接线对应端口正确；通讯电缆的屏蔽层（如果有）按要求接地；接头紧固无松动。

4.  配置设置（如有）：如果模块有拨码开关用于设置地址、波特率等，需根据系统设计图纸进行准确设置，并记录设置值。

  上电与调试：

1.  接线完毕并确认无误后，恢复系统供电。

2.  观察指示灯：

  电源指示灯（PWR）应常亮。

  通讯活动指示灯（如TX， RX）在系统正常通讯时应有规律的闪烁，表明数据正在收发。

3.  进行系统测试：

  操作采煤机控制系统，观察显示屏是否能正确显示参数，PLC是否能接收指令。

  验证远程监控功能（如果适用）是否正常。

4.  若通讯异常，需根据指示灯状态和下文指南进行排查。

 六、 重要注意事项（安全与维护）

  安全与操作红线：

1.  严禁带电接线/拔插：通讯接口较为精密，带电操作极易引起端口电击损坏或导致系统误动作。

2.  严禁随意更改配置：模块的配置（如拨码开关位置）必须与整个控制系统设计匹配。非专业人员严禁擅自更改，否则会导致整个通讯网络瘫痪。

3.  严禁混用与非标连接：必须使用设计指定的通讯电缆和连接器。严禁使用非标电缆或随意延长、拼接，这会严重影响信号质量。

4.  注意本安与非本安隔离：若模块涉及连接本安与非本安电路，必须确保其隔离功能有效，相关线路严格分开敷设，防止能量窜入本安回路。

  安装与布线规范：

1.  远离干扰源：通讯电缆应尽可能与动力电缆（尤其是变频器输出电缆）、大电流线路分开走线，保持至少30厘米以上的距离，平行布线时最好垂直交叉。

2.  屏蔽层处理：带屏蔽层的通讯电缆，其屏蔽层应按要求单端接地（通常在模块侧或控制系统侧），以有效抑制干扰。

3.  固定与防护：电缆应妥善固定，避免振动导致接头松动；进出模块的电缆应做好防护，防止被挤压或磨损。

  日常维护与检查：

1.  定期外观检查：每班检查模块指示灯状态是否正常，外壳有无积尘、潮湿。

2.  定期连接检查：每月或每季度检查通讯线接头是否紧固、有无氧化锈蚀。轻轻拔插一次接头（务必断电！）以确认接触良好。

3.  清洁除尘：定期用干燥软毛刷或低压压缩空气清洁模块表面及端口。

4.  功能验证：在定期检修时，应测试其通讯功能是否完好，如通过显示屏查看数据刷新是否实时、准确。

 七、 常见故障简易判断指南

1. 电源灯不亮，模块完全不工作：

  可能原因：供电电源故障；模块电源端子接线错误或松动；模块内部损坏。

  处理：检查24V电源输出；断电检查接线；更换模块测试。

2. 电源灯亮，但通讯指示灯（TX/RX）不闪烁：

  可能原因：通讯线缆断路、短路或接触不良；两端设备（如PLC、显示屏）未上电或故障；模块配置错误（如波特率设置不对）；模块本身故障。

  处理：从最简单处入手：1) 检查两端设备电源与状态；2) 断电后重新紧固所有通讯接头；3) 核对模块配置；4) 使用备用电缆替换测试；5) 更换模块测试。

3. 通讯时断时续，数据错误或显示屏乱码：

  可能原因：通讯线路受到强烈电磁干扰；接头接触不良；电缆屏蔽层接地不良；通讯波特率设置存在轻微不匹配；某个设备通讯端口不稳定。

  处理：检查线路是否远离干扰源；检查屏蔽层接地；尝试降低通讯波特率（如有此设置）；分段排查线路和设备。

4. 仅单向通讯正常（例如PLC发数据正常，收不到屏指令）：

  可能原因：模块内特定方向的转换电路故障；对应方向的通讯线路故障；对端设备发送端口故障。

  处理：通过替换法，重点检查故障方向链路。

  总结： PWJ-NA002适配器通讯模块是维系采煤机控制系统“信息血脉”通畅的关键节点。正确的安装（远离干扰）、可靠的接线（紧固屏蔽）、规范的配置（按图设置）以及定期的维护（检查清洁）是保证其长期稳定运行的基础。一旦通讯中断，往往意味着控制系统“失联”，因此其重要性不言而喻。所有操作必须遵循安全规程和制造商的技术指导。
