一、产品概述

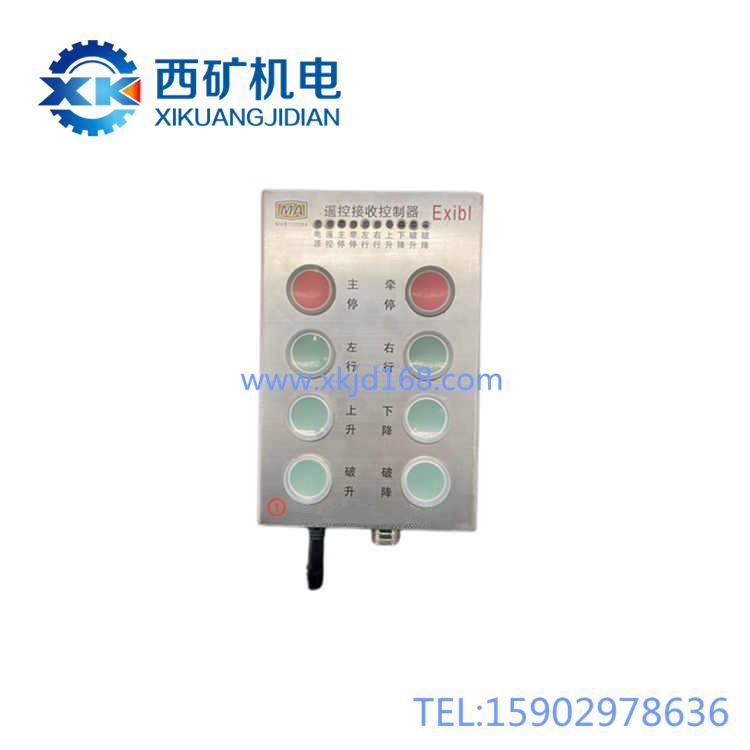

          FYS30矿用本安型遥控接收端头站是专为综采工作面采煤机设计的左右分体式就地操作+遥控接收控制单元，产品明确分为1号（左端头站）、2号（右端头站）成对配置，分别固定安装在采煤工作面的左端头、右端头操作位置，操作人员可就近完成采煤机全功能操作，无需在工作面两端长距离往返，既支持就地按键直接操作，也可作为无线手持遥控器的信号接收节点，是长工作面采煤作业实现高效、安全开采的核心人机交互设备。本产品为本质安全型防爆设计，持有煤矿安全MA认证，符合Exib防爆标准，采用拉丝不锈钢一体化面板，按键标识清晰耐磨，红色停止按钮醒目易识别，完全适配井下潮湿、多尘、强振动的恶劣作业环境，实物外观与图示一致。

 二、核心特点

1.   左右分明成对设计，适配长工作面作业：明确区分1号左端头站、2号右端头站，安装对位简单，操作人员可在作业端就近操作，减少无效移动，提升作业效率，避免长距离行走带来的安全隐患。

2.   坚固防爆，环境适应性强：整体采用不锈钢防爆壳体，耐腐蚀、抗冲击、防尘防水满足井下要求，面板易清洁，激光蚀刻的按键标识长期使用不磨损，使用寿命长。

3.   防误操作布局，直观易用：遵循煤矿行业通用的“红停绿行”设计规范，按键按功能分行排布，间距合理，佩戴劳保手套也能准确按压，红色停止按钮尺寸醒目，紧急情况下可一键触发，不易误碰。

4.   双重功能集成，安全冗余：同时支持就地按键操作和无线遥控信号接收两种工作模式，就地操作作为遥控作业的可靠备用，遥控失效时可快速切换，保障生产和设备撤离安全。

5.   端头互锁安全设计：内置左右端头操作互锁逻辑，同一时间仅允许一端的操作指令生效，避免两端同时操作引发误动作，从逻辑上提升操作安全性。

6.   本安本质安全：内部电路通过多重限流、限压设计，将输出能量严格控制在安全范围，即使发生短路、断路故障，也不会产生足以引燃瓦斯、煤尘的电火花，从根源满足煤矿防爆要求。

 三、工作原理简述

  本产品相当于采煤机控制系统设在两端头的“前沿操作哨所”，工作逻辑清晰简单：

1.   就地操作模式：操作人员按下对应功能按键，本质安全型控制信号通过专用电缆传输至采煤机主控制器（PLC），主控制器识别指令后，直接驱动对应执行机构（牵引电机、调高油缸、破碎机等）完成动作。

2.   遥控接收模式：使用手持遥控器作业时，端头站内置的无线接收模块通过外置天线接收遥控器发出的加密控制信号，解码验证身份后，将指令转发给采煤机主控制器执行，外置天线保障信号接收稳定，减少遮挡影响。

3.   互锁保护：系统实时检测两端操作信号，自动锁定后操作一端的指令，仅保留先触发端的操作权限，杜绝双向误操作风险。

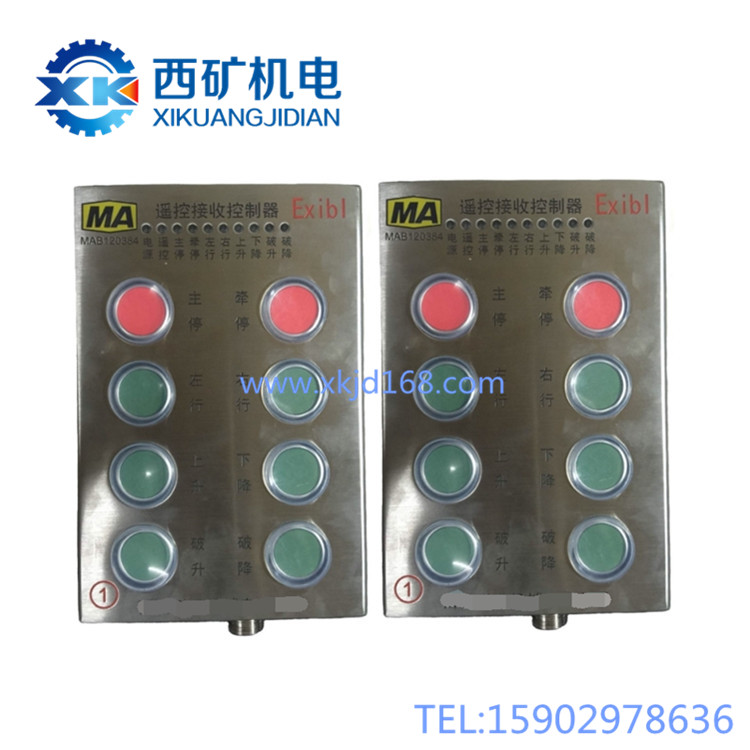

 四、面板功能说明（对应图示）

    1号左端头站与2号右端头站按键功能完全一致，具体对应如下：

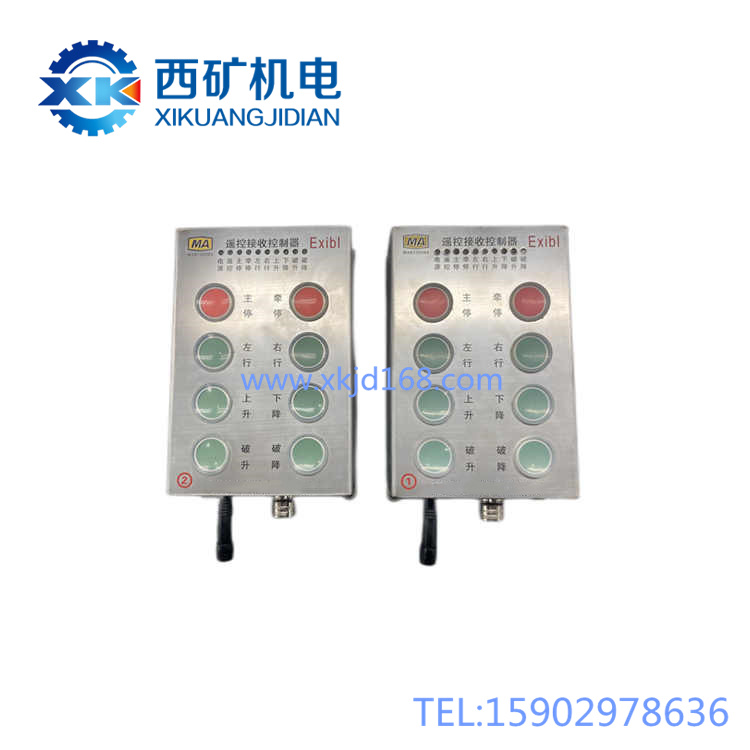

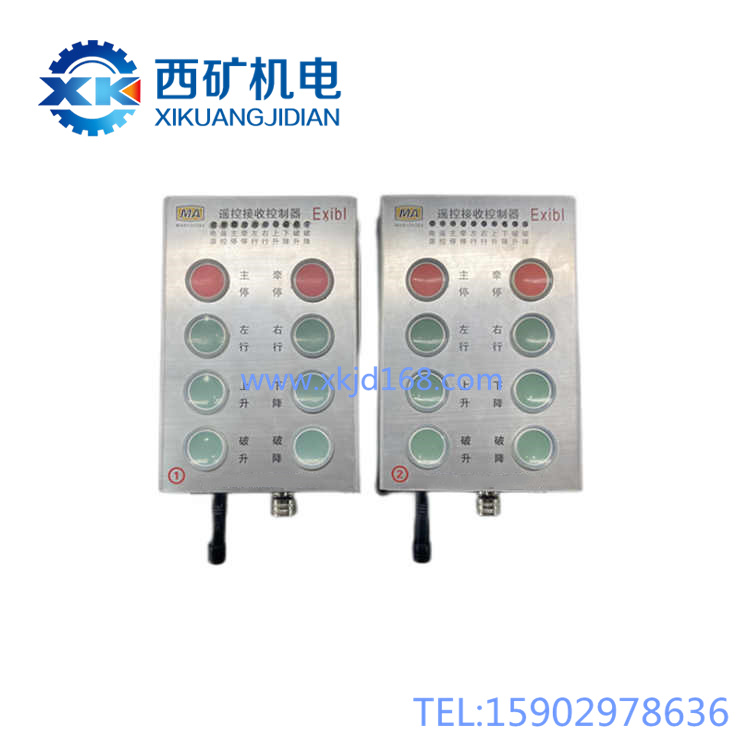

 注：面板左下角红色圆圈标注的`①`代表1号左端头站，`②`代表2号右端头站，安装时对应工作面左右位置即可。

 五、安装与使用说明

  安装前准备：

1.   所有安装、接线作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.   核对标识：确认①号对应工作面左端头安装位置，②号对应右端头安装位置，检查产品煤安标志、防爆标识完整，外壳无磕碰变形，按键按压复位灵活，接线口密封圈完好无破损。

  安装接线步骤：

1.   将1号左端头站、2号右端头站分别牢固固定在两端头预设的操作位置，面板朝向操作侧，保证操作空间充足，无杂物遮挡按键和操作视线。

2.   按照系统接线图连接本安电源、控制通讯线路，必须遵守：本安控制电缆必须与非本安动力电缆分开敷设，保持至少50mm以上的安全间距，严禁共用线槽或线管，避免破坏本安系统防爆性能。

3. 将外接天线从接线口引出，固定在无大型金属构件遮挡的位置，保障无线信号接收通畅；将端头站接地端子可靠连接到设备接地母排，保障接地安全。

 日常操作规范：

1.   开机前检查：确认所有红色停止按钮都已经旋转复位，无按压锁定状态。

2.   操作逻辑：本产品采用点动控制，按住对应按键执行动作，松开按键自动停止，方便精准控制位置。

3.   紧急操作：遇任何突发紧急情况，立即按下就近的红色主停按钮，即可紧急切断采煤机动力，保障安全。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁私自改装、破坏防爆结构：本产品为本质安全型防爆设备，严禁私自拆卸外壳、更改内部电路、损伤密封结构或面板，否则会彻底丧失防爆性能，构成重大安全隐患。

2.   严禁遮挡、屏蔽急停按钮：红色主停按钮是核心安全部件，严禁在按钮前堆放工具、杂物，严禁短接、屏蔽急停功能，必须保证紧急情况下1秒内可以触发。

3.   严禁本安、非本安线路混敷：本产品的本安控制线路必须独立走线，严禁与动力电缆、非本安线路共槽共管，否则会导致危险能量窜入本安回路，破坏系统安全性。

4.   严禁超范围使用：本产品仅可用于指定采煤工作面的端头操作，严禁改装后用于其他未经认证的危险场合。

  日常维护与保养：

1.   每班清洁：每班作业结束后，用干燥干净的软布擦拭面板，清除煤尘、油污，保持按键灵活、标识清晰，防止煤尘进入按键缝隙造成卡滞。

2.   定期检查紧固：每周检查一次接线端子是否松动，天线是否破损移位，按键按压、复位是否灵活，发现松动及时紧固，发现卡滞及时拆开清洁处理。

3.   防爆性能检查：每次工作面计划性检修时，检查接线口密封圈、外壳结合面是否完好，保证密封效果，防止煤尘、水汽进入内部损坏电路。

4.   功能测试：每日开机前，必须测试急停功能是否正常，确认急停能可靠触发停机，杜绝带故障运行。

 七、常见故障简易判断

1.  单个按键按下后无反应：

• 可能原因：按键缝隙进煤尘卡滞；接线端子松动；内部开关触点氧化损坏。

• 处理：断电后拆开清洁按键缝隙；检查紧固接线端子；清洁触点后仍无效则更换同规格本安按键开关。

2.  所有按键都无反应：

• 可能原因：本安电源未供电；电源线路断路；输入保险丝熔断。

• 处理：检查本安电源输出是否正常；检查电源接线通断；更换同规格合格保险丝。

3.  无线遥控信号接收不稳定、时断时续：

• 可能原因：天线松动移位；天线被大型金属构件遮挡；端头站安装位置信号遮挡严重。

• 处理：检查紧固天线连接，调整天线位置避开金属遮挡；必要时微调端头站安装位置改善信号。

4.  按键按下后无法复位，对应动作不停止：

• 可能原因：按键弹簧失效，或煤尘卡住按键活动机构。

• 处理：立即按下就近的主停按钮停机，断电后清洁或更换故障按键，故障排除后方可恢复作业。

  总结：FYS30矿用本安型左右分体式遥控接收端头站，是采煤机两端头就近操作的核心安全设备，清晰的功能布局、可靠的本安防爆性能、成熟的互锁保护设计，为长工作面采煤作业提供了安全便捷的操作保障。对应位置安装、定期清洁维护、保障急停功能完好、严禁破坏防爆结构，是保障其长期稳定安全运行的核心原则，所有操作必须符合《煤矿安全规程》及矿井防爆管理相关要求。
