一、 产品概述

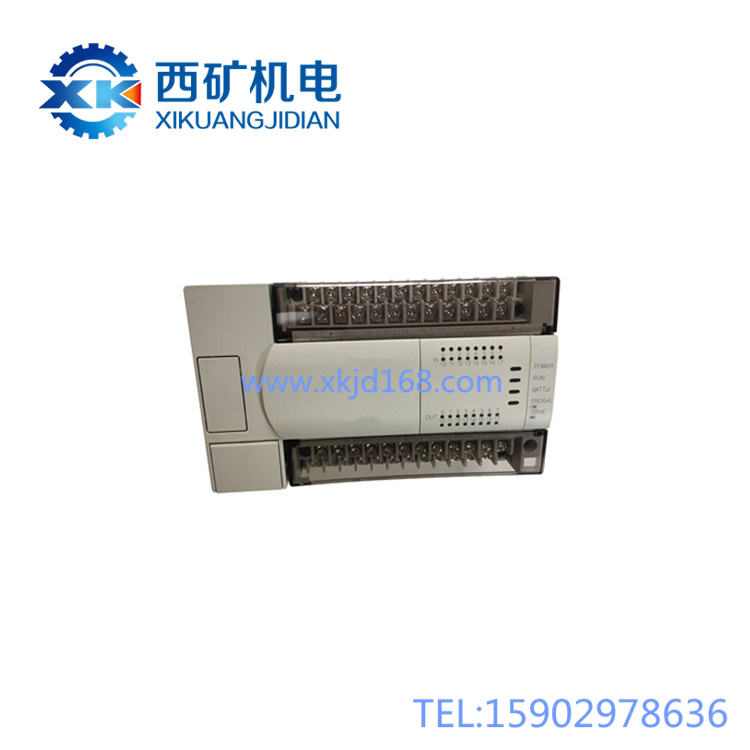

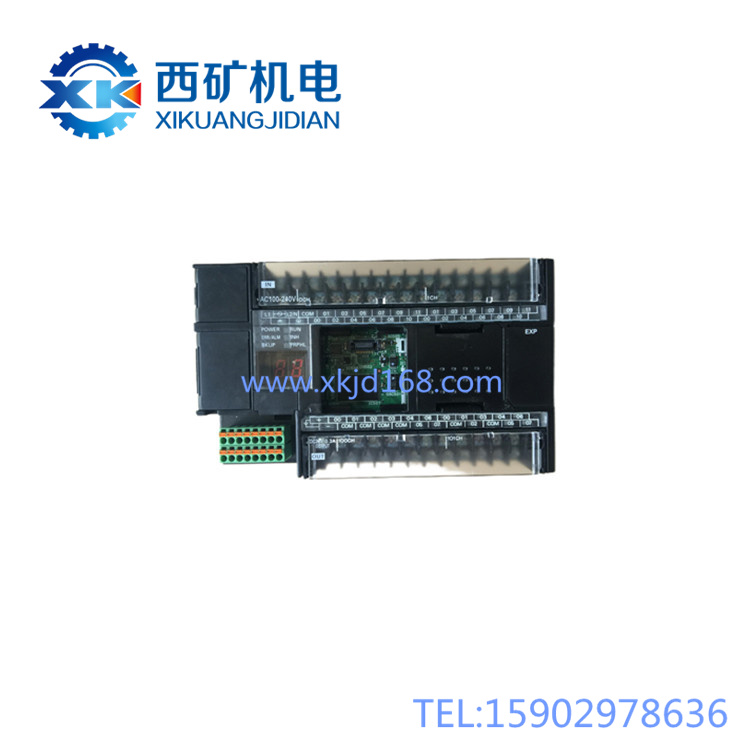

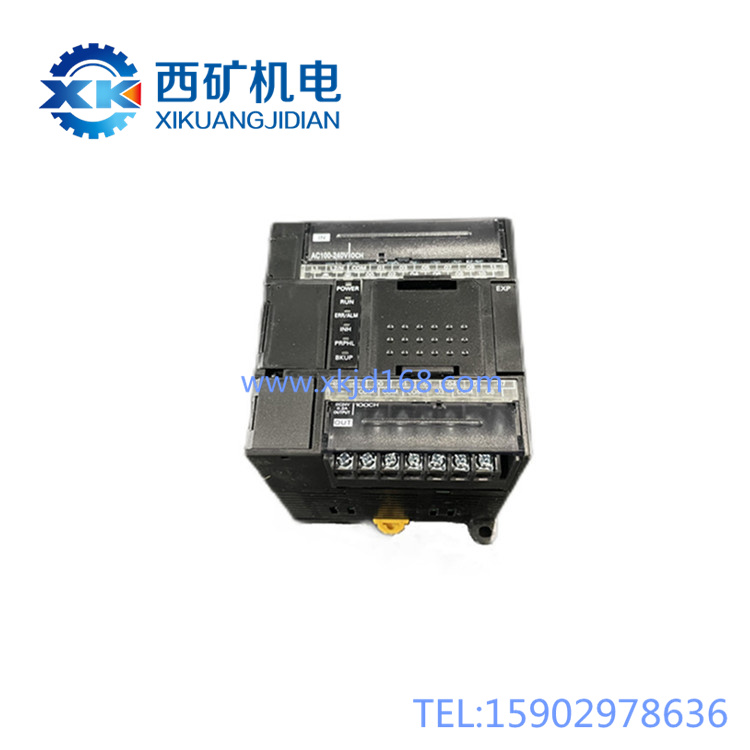

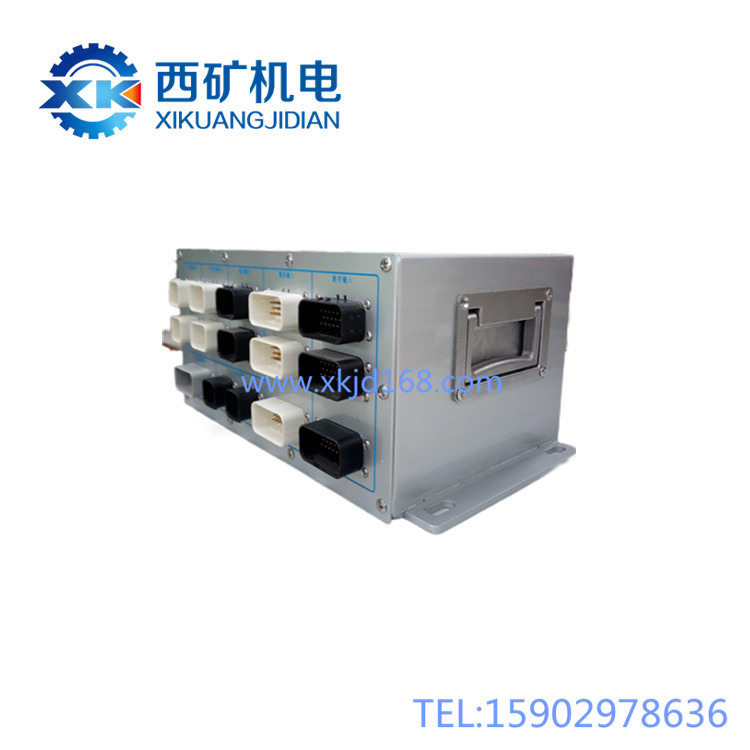

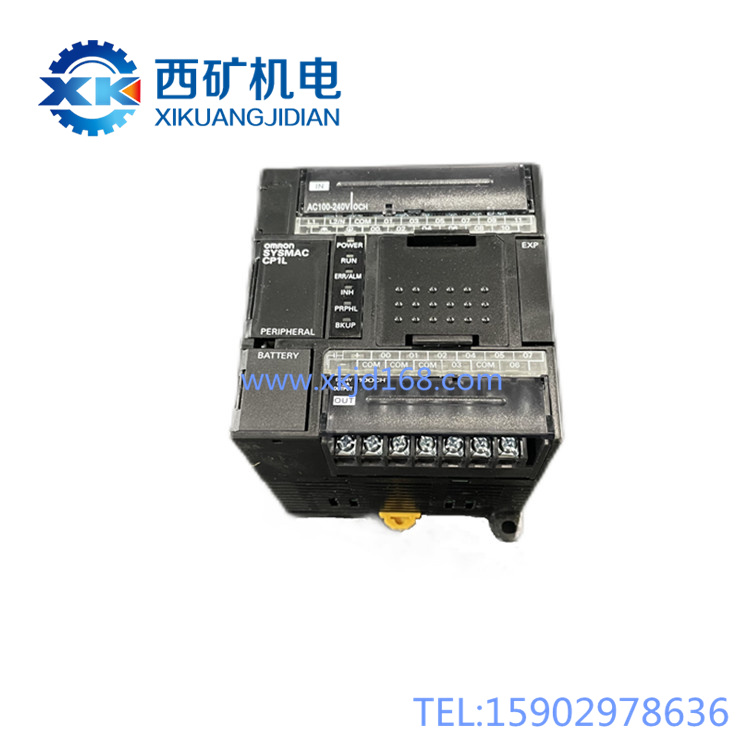

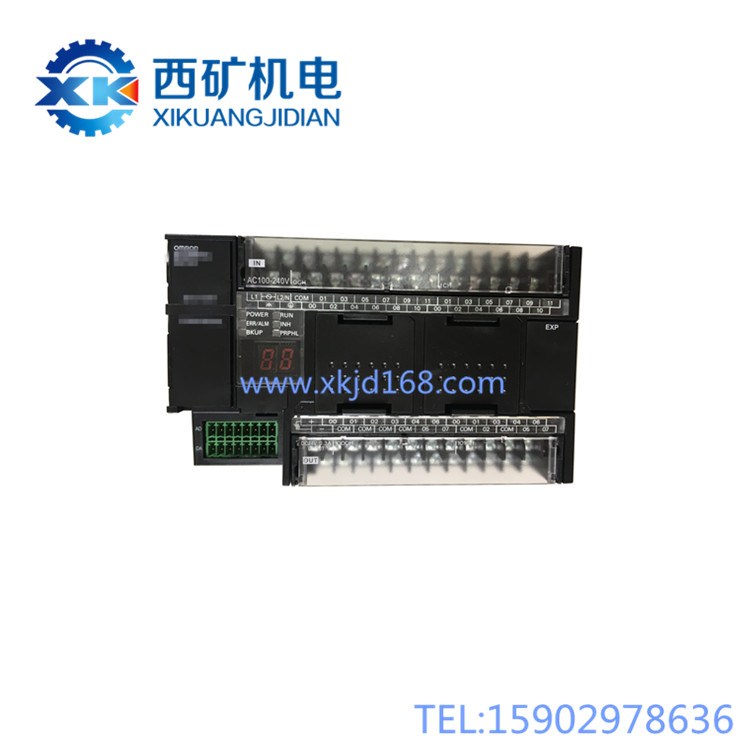

    采煤机可编程控制器 PWJ-40TW-A 是专为煤矿井下采煤机设计的核心智能控制单元。您可以将其理解为采煤机的“大脑”和“神经系统中枢”。它负责接收来自机身各处的传感器信号（如温度、压力、位置、电流等），根据内部预先编写好的、符合工艺与安全逻辑的程序，快速进行判断和运算，然后精确地输出控制指令，指挥电机、电磁阀、显示装置等执行部件协同工作，从而实现采煤机的自动牵引、滚筒调速、状态监控、故障诊断与保护等关键功能。

二、 核心特点

              1.高度可靠与稳定：采用工业级设计，具备优异的抗振动、抗冲击、防潮和防尘能力，能在井下恶劣环境中长期稳定运行。

              2.强大的逻辑控制：支持复杂的逻辑运算、时序控制和多种保护算法，能实现采煤机工艺流程的自动化与智能化。

              3.丰富的通讯接口：通常集成多种通讯接口，便于与采煤机显示屏、遥控器、上位机监控系统等设备进行数据交换，实现信息集中显示与远程监控。

              4.模块化与可扩展：采用模块化结构，输入/输出（I/O）点数可根据需求配置或扩展，灵活性高。

              5.完善的诊断保护：具备实时自我诊断和系统诊断功能，能监测过载、短路、超温、通讯中断等多种故障，并立即采取停机或报警等保护措施，保障设备与人员安全。

三、 工作原理简述

控制器的工作是一个持续的“感知-思考-执行”循环：

         输入（感知）：通过输入模块，实时采集各类传感器和按钮/开关的状态信号（例如：“左截割电机温度过高”、“牵引启动按钮按下”）。

        处理（思考）：中央处理器（CPU）调用内部存储的用户程序，对这些输入信号进行逻辑判断和数学计算（例如：如果温度过高，则执行停机程序；如果按下启动按钮且无故障，则准备输出启动指令）。

         输出（执行）：根据处理结果，通过输出模块向执行机构发出控制信号（例如：断开截割电机电源、接通牵引电磁阀），从而控制采煤机的实际动作。

         通讯与显示：同时，将关键状态、运行数据和故障信息通过通讯网络发送至显示屏，方便司机观察。

四、 主要应用功能

              主电机控制：控制截割电机、牵引电机的启动、停止、顺序启停及综合保护。

              牵引速度控制：根据负载和设定，自动调节牵引速度，实现恒功率或遥控调速。

              摇臂升降控制：控制调高油泵电机和电磁阀，实现滚筒高度的自动或手动调节。

              故障诊断与保护：实现过流、过载、超温、漏电、传感器失灵等多种故障的即时检测、报警、显示及保护性停机。

              状态监测与显示：向司机室显示屏或远程监控中心传送电压、电流、温度、速度、位置等实时运行参数。

五、 使用与操作说明

上电前检查：

          1.确认控制器型号与采煤机型号匹配，各插接件连接牢固、无松动。

          2.检查控制器外壳、电缆引入装置（喇叭口）是否完好，密封圈齐全有效，确保防爆性能。

          3.核对输入/输出接线是否正确、紧固，无短路或虚接现象。

上电与运行：

          1.在给采煤机总电源送电前，确保所有急停开关处于复位状态，人员处于安全位置。

          2.送电后，观察控制器电源指示灯、状态指示灯是否正常点亮。通常“PWR”或“RUN”灯亮表示供电及运行正常。

          3.通过显示屏查看系统自检状态，确认无初始故障报警。

          4.按照采煤机操作规程进行正常启停和操作，控制器将自动执行程序控制。

日常操作界面（通过显示屏）：

          1.参数查看：司机应熟悉显示屏上的主界面，能看懂牵引速度、电流、温度、故障代码等基本信息。

          2.故障确认：当显示屏出现故障报警时，应记录故障代码和描述，并按照操作规程进行停机排查。严禁在未查明原因的情况下强行复位或短接故障信号。

六、 重要注意事项（安全与维护）

安全操作铁律：

          1.严禁带电操作：进行任何接线、拔插模块、更换部件等维护工作前，必须切断采煤机总电源并闭锁，挂上“有人工作，禁止送电”警示牌。

          2.禁止非法修改程序：控制器的内部程序由专业人员根据具体机型和安全规范编写。严禁非授权人员使用编程工具连接、修改或删除内部程序，否则可能导致设备误动作，引发严重安全事故。

          3.正确处理故障：出现故障时，应依据显示屏提示和说明书故障排查指南进行检查。若涉及控制器本身疑似损坏，应联系专业技术人员或返厂检修，切勿自行拆解维修。

维护与保养：

          1.定期检查：每周或每班检查控制器外观是否清洁、有无进水迹象、固定是否牢靠、各指示灯状态是否正常。

          2.清洁除尘：定期使用干燥的压缩空气（气压不宜过高）或软毛刷清除控制器外壳散热格栅和表面的煤尘，确保良好散热。清洁时务必断电。

          3.连接件检查：定期检查所有电缆连接器是否锁紧，有无氧化或松动。

          4.程序备份：在进行任何可能影响控制器的维护前，强烈建议由专业人员对当前正常运行的程序进行备份。

          5.备件更换：更换任何模块或部件时，必须确保其为同型号、同规格的正品备件。

七、 常见问题简易判断指南

控制器无任何指示灯亮：检查供电电源是否正常，外部保险是否熔断，电源接线是否可靠。

“RUN”或状态灯不亮/闪烁：可能表示控制器硬件故障、程序错误或关键初始化失败。需断电重启，若问题依旧，需专业人员处理。

显示屏无通讯或数据显示：检查显示屏与控制器之间的通讯电缆连接是否正常；控制器通讯模块状态灯是否正常。

某一路输入或输出信号异常：

          输入信号异常：首先检查对应的传感器、按钮或线路是否正常（如测量信号电压/通断）。

          输出信号异常：首先检查对应的执行机构（如电磁阀线圈、接触器）及线路是否正常。

在排除外部线路和执行器问题后，若故障依然指向控制器该通道，则可能是对应I/O点损坏。

频繁出现不明故障报警：检查控制器接地是否良好，周围是否有强电磁干扰源（如大功率变频器），供电电压是否在允许范围内波动。

总结： PWJ-40TW-A 可编程控制器是保障采煤机智能、安全、高效运行的核心。规范操作、定期维护、严禁非授权修改是延长其使用寿命、确保系统稳定的关键。所有操作与维护必须严格遵守《煤矿安全规程》及设备制造商提供的最终版技术手册。
