一、 产品概述

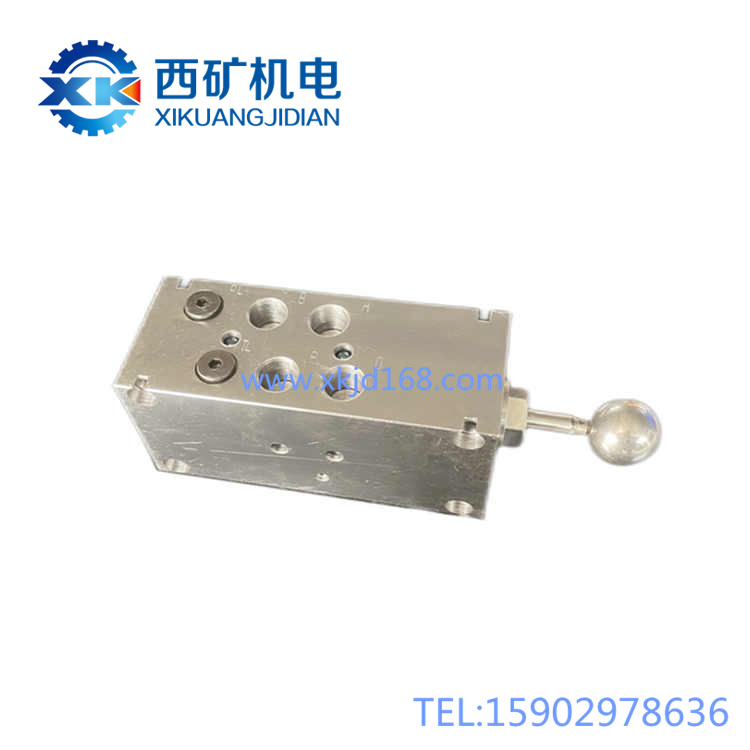

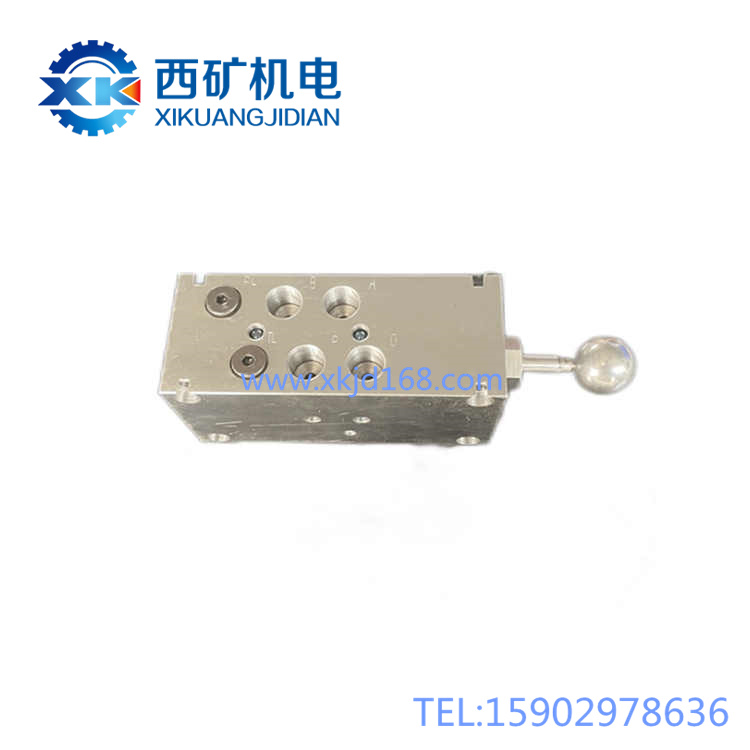

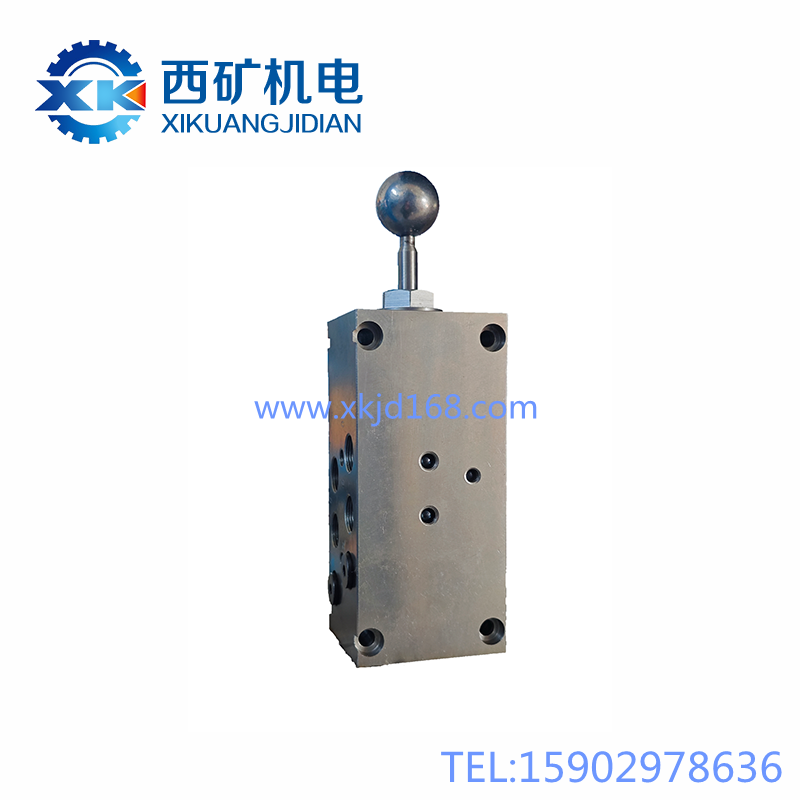

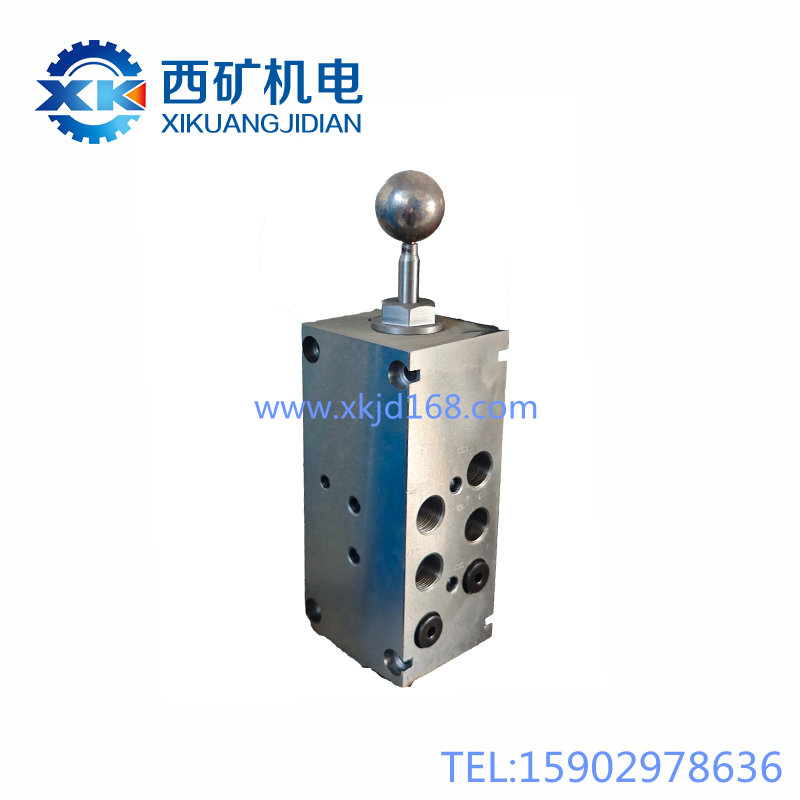

          N280201调高阀组是采煤机液压系统中控制摇臂（滚筒）升降动作的“指挥中枢”。它集成了多种液压控制阀，接受来自电控系统（PLC）或司机手动操作的指令，精准地分配高压油液流向调高油缸，从而驱动摇臂平稳、可靠地上升或下降，实现割煤高度的实时调整。简单理解，它是一个液压“多路开关”，通过内部精巧的阀芯移动，来决定压力油“去往何处”以及“如何流动”，是连接操作指令与强大机械动作之间的关键桥梁。

二、 核心特点

1.  集成化设计：将多个功能阀（如电磁换向阀、安全溢流阀、平衡阀、补油阀等）集成在一个紧凑的阀块上，结构紧凑，管路连接简单，可靠性高，减少了泄漏点。

2.  电液联合控制：通常采用电磁先导控制。小功率的电磁铁接收电信号，推动先导阀芯，再利用先导油压去推动主阀芯，实现用“弱电”控制“强液”的目的，响应迅速，操作轻便。

3.  双重操作模式：支持通过电控按钮/遥控器进行便捷的远程控制，同时在阀组上通常设有手动应急操作装置（如手动泵接口或应急操作杆），在断电或电控失灵时，可直接进行机械操作，保障设备安全退出。

4.  多重安全保护：

• 系统过载保护：内置安全溢流阀，防止因外力冲击或调高到极限位置导致系统压力过高而损坏元件。

• 防“点头”与自锁：集成平衡阀或液压锁，确保摇臂在任意位置停止后能可靠锁紧，不会因自重或负载变化而自行下滑（“点头”现象），这是安全作业的关键。

• 补油保护：在摇臂下降时，为防止油缸一侧产生吸空，设有补油阀，及时补充油液，避免产生气蚀和振动。

5.  环境适应性强：阀体采用高强度材料，密封可靠，能适应井下潮湿、多粉尘、振动的恶劣环境。

 三、 工作原理简述（以控制摇臂上升为例）

  阀组内部精密配合的“水路切换”过程：

1.  发出指令：按下“摇臂上升”按钮，PLC给阀组上对应的上升电磁铁通电。

2.  先导驱动：电磁铁产生磁力，推动一个小型的先导阀芯移动，打开一条控制油路。

3.  主阀换向：先导压力油进入主换向阀的一端，推动其主阀芯克服弹簧力移动，从而改变主油路的方向。

4.  动力传递：来自液压泵的压力油，经主换向阀切换后，进入调高油缸的无杆腔（活塞杆未伸出的一侧）。同时，油缸有杆腔的油液被压出，经主换向阀另一通道流回油箱。

5.  动作执行：在压力油作用下，油缸活塞杆伸出，推动摇臂向上摆动。

6.  停止与锁定：松开按钮，电磁铁断电，先导油路卸压。主阀芯在弹簧作用下复位，切断主油路。同时，平衡阀（液压锁） 立即关闭，将油缸两腔的油液牢牢锁住，摇臂便稳稳停在当前位置。

7.  应急操作：当电控失效时，可通过阀组上的手动泵接口或应急操作杆，手动建立先导压力，同样能推动主阀芯换向，实现摇臂升降。

 四、 主要功能

• 核心控制：精确控制采煤机左、右摇臂（滚筒）的上升、下降及停止。

• 位置锁定：在任意中间位置可靠锁停，防止因自重或煤层阻力下滑。

• 压力限制：保护液压系统，避免因过载冲击造成损坏。

• 应急操作：在主电控系统失效时，提供可靠的手动控制后备方案。

五、 使用与操作说明

  操作前检查：

1.  外观检查：目视检查阀组各连接螺栓有无松动，表面及接头处有无明显漏油痕迹。

2.  油位与油温：检查液压油箱油位是否正常，油温是否在允许范围内（通常不高于60℃）。

3.  功能确认：开机后，在空载状态下，分别点动测试左右摇臂的上升和下降动作，观察动作是否平稳、无异响，停止后是否无下滑。

  正常电控操作：

1.  遥控/按钮操作：通过采煤机遥控器或操作台上的相应按钮进行控制。通常为点动操作（按住动作，松开停止）。

2.  操作要点：

• 动作应平缓，避免急速频繁换向，以减少液压冲击。

• 摇臂升降至极限位置或遇较大阻力时，应立即松开按钮，避免系统长时间高压溢流。

• 注意观察显示屏上的摇臂高度指示，与其他操作（如牵引）协调配合。

  手动应急操作：

1.  使用条件：仅当电控系统完全失效，且需紧急调整摇臂位置（如检修、撤离）时使用。

2.  操作步骤：

• 找到阀组上的手动应急操作口（通常有保护帽）。

• 连接专用的手动泵。

• 操作手动泵的手柄，为相应的先导控制口供油，从而推动阀芯动作。

• 动作非常缓慢，需耐心操作。完成所需动作后，缓慢卸除手动泵压力。

 六、 重要注意事项（安全与维护）

  安全操作红线：

1.  禁止带压检修：进行任何与阀组相关的检查、维修、更换密封件等工作前，必须将摇臂降至底板或用可靠装置支撑牢固，并彻底释放液压系统压力（关闭主泵，多次操作控制手柄卸压）。

2.  严禁冲击操作：操作摇臂时，应避免使其猛烈撞击顶板、底板或支架，巨大的冲击载荷会瞬间损坏阀组、油缸及结构件。

3.  禁止长时间憋压：当摇臂升至极限或卡住无法动作时，持续按住按钮会使系统在高压溢流状态下运行，导致油温急剧升高，严重损害泵和阀组。持续操作不应超过10-15秒。

4.  锁紧功能验证：定期检查摇臂停止后的自锁性能。停在某一位置后，关闭主泵，观察摇臂是否有缓慢下滑现象，如有则说明平衡阀或液压锁失效，必须立即检修。

5.  手动操作后复位：使用手动应急操作后，务必断开并收好手动泵，将操作口保护帽拧紧，防止污物进入。

  维护与保养要点：

1.  保持液压油清洁：这是阀组寿命的第一保障！严格按照规定周期更换液压油和滤芯。油液污染是导致阀芯卡涩、密封失效、阻尼孔堵塞的主要原因。

2.  定期检查泄漏：每日检查阀组各结合面、接头、电磁阀插头处有无渗漏油。即使是轻微渗漏也应及时处理。

3.  紧固与清洁：定期紧固安装螺栓和管接头。保持阀组表面清洁，清除积尘和油污，有助于散热和观察。

4.  关注电磁阀：注意电磁铁插头连接是否牢固，工作时有无异常发热。更换电磁阀时需确保型号、电压完全相同。

5.  功能异常即检修：一旦出现动作迟缓、无力、爬行、异响或无法锁停等异常，应立即停机排查，不可带病运行。故障可能出在阀组、油缸或管路，需系统诊断。

 七、 常见故障简易判断指南

1.摇臂完全不动作（一侧或两侧）：

• 电控侧检查：检查对应电磁铁是否得电（听有无“咔哒”吸合声）、线路及PLC输出是否正常。

• 阀组侧检查：检查先导压力是否正常；主阀芯是否因油脏被卡死；安全溢流阀是否失效（始终开启）。

• 外部检查：检查调高油缸、管路及相关机械连接是否正常。

2.摇臂动作缓慢无力：

• 可能原因：主系统压力不足；阀组内部磨损泄漏严重；油缸内泄；平衡阀调压过低或失效。

• 处理：先测试系统主压力；再通过交换左右阀组控制油管，判断是阀组问题还是油缸问题。

3.摇臂停止后自动下滑（锁不住）：

• 首要怀疑：平衡阀（液压锁）失效。这是最常见、最危险的原因。

• 其他原因：调高油缸活塞密封损坏，内泄严重；控制阀芯复位不严，内泄。

• 处理：需由专业人员检查并更换平衡阀或相关阀芯、密封。

4.摇臂升降时抖动或“点头”：

• 可能原因：液压系统中有空气；补油阀工作不正常；油缸或管路固定松动产生共振。

• 处理：对液压系统进行排气；检查紧固油缸和管路支承。

5.电磁铁发热严重或烧毁：

• 可能原因：电压过高或过低；线圈短路；阀芯卡死导致电磁铁长期带电推不动。

• 处理：测量供电电压；检查并清洗或更换被卡阀芯。

  总结： N280201调高阀组是保障采煤机高效、安全截割的核心控制部件。清洁的油液是它的生命线，平稳的操作是它的长寿诀，可靠的锁紧是安全的前提，及时的维护是可靠的保障。
