一、产品概述

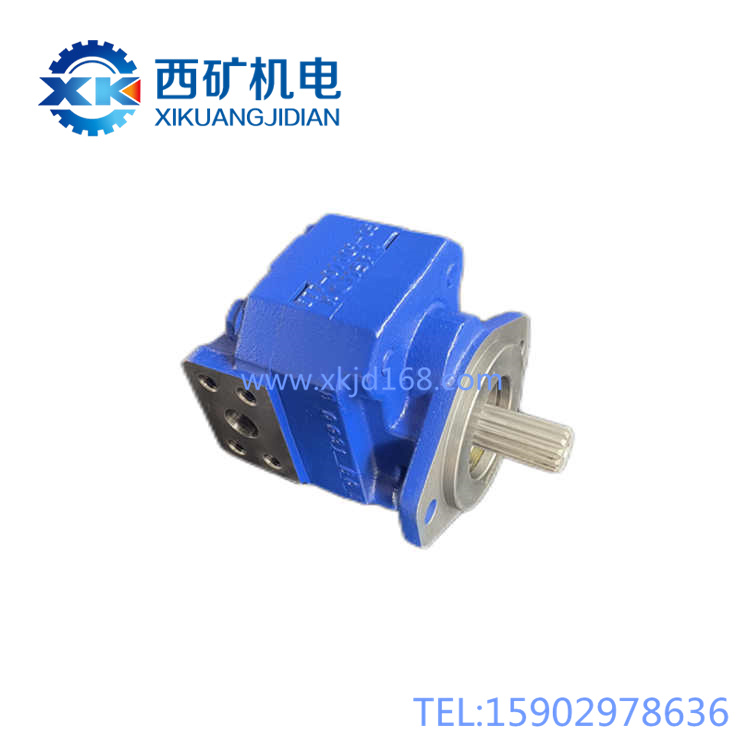

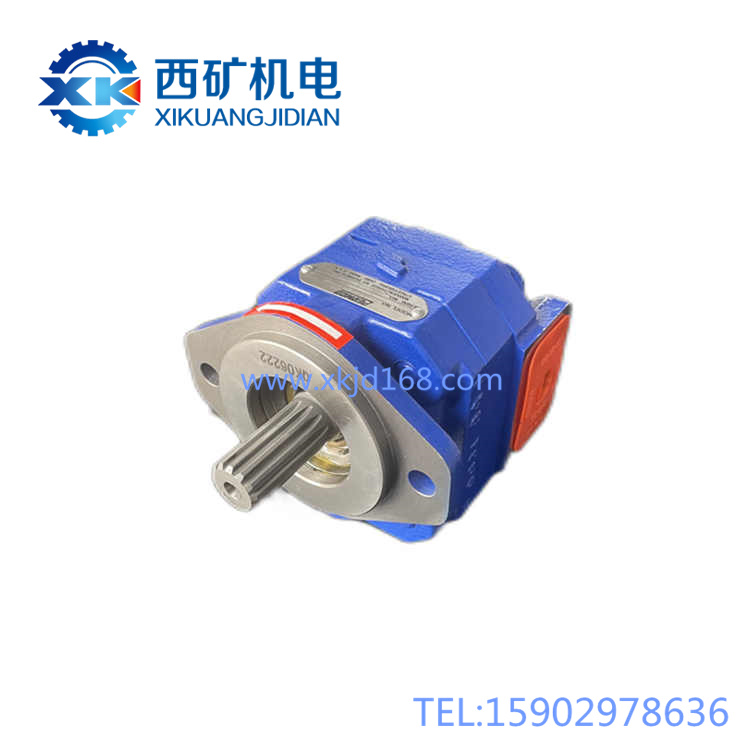

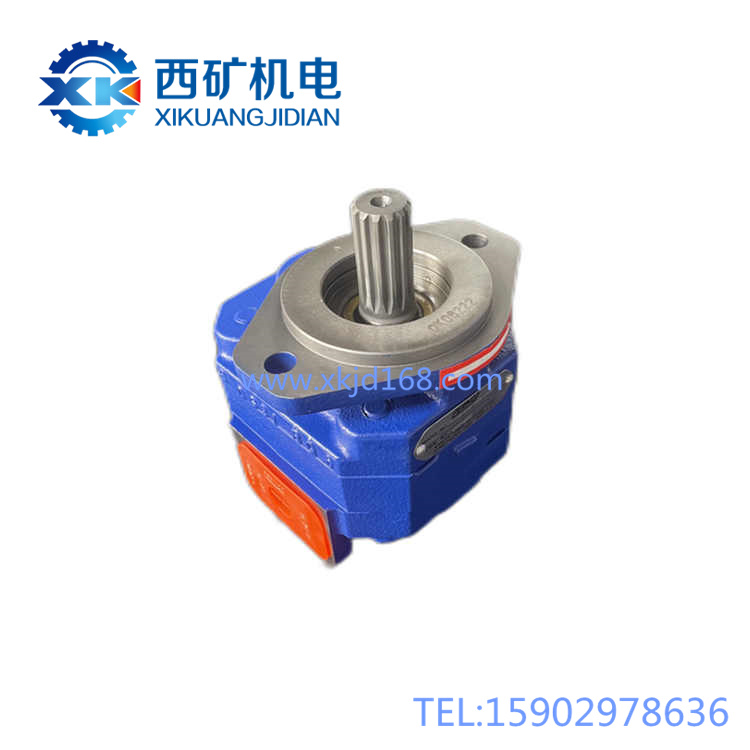

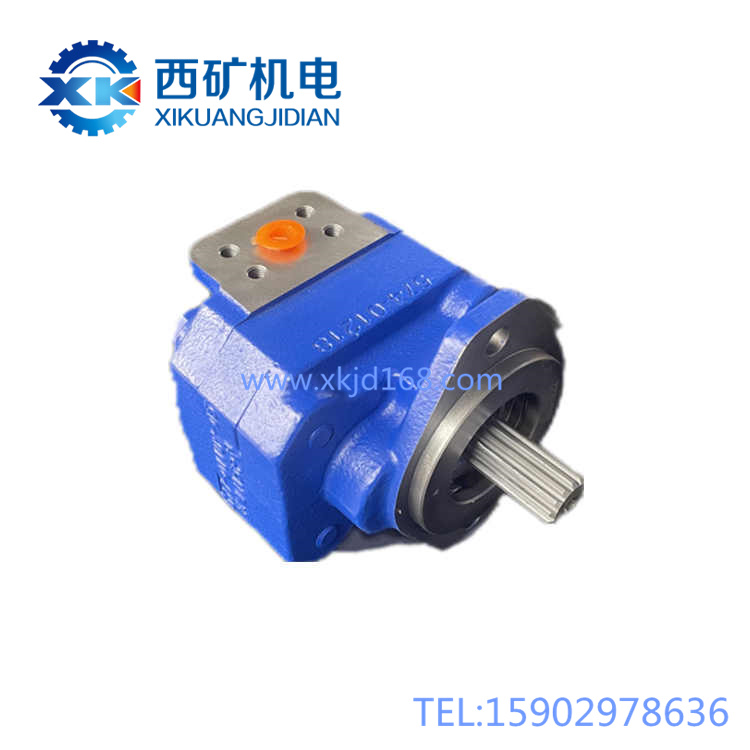

  P124-G10182LD 54G 齿轮泵是采煤机液压系统中承担 “动力心脏” 功能的核心部件，由天津泊姆克（PERMCO）生产制造。它安装在采煤机的液压泵站上，其主要任务是将电机的机械能转化为液压能——也就是持续不断地吸入液压油并输出带有一定压力和流量的高压液压油，为采煤机的摇臂调高油缸、牵引制动油缸、破碎臂油缸等执行机构提供动力来源。可以把它理解为采煤机液压系统的“供血心脏”，没有它稳定输出油压，采煤机所有的液压动作都将停止。（本产品属于外啮合齿轮泵，采用高强度铸铁壳体，结构紧凑，专为采煤机在井下高负荷、多煤尘、强振动等恶劣工况下长时间连续运行而设计。它的接口符合国际通用的 SAE 标准安装尺寸，与原厂完全匹配，更换维修便捷。）

  二、核心特点

1.  压力高，出力大：本泵连续使用压力达到 28 兆帕，属于高压级齿轮泵，能够为采煤机调高、牵引等重载动作提供充足可靠的液压动力。

2.  长寿命设计，抗冲击耐污染：泵内部采用了大直径的特殊套圈滚针轴承和大模数齿轮，这两项设计使其抗污染性和耐冲击性显著优于普通齿轮泵，特别适合煤矿井下油液清洁度难以保证、负载变化剧烈的工作环境。

3.  自动补偿间隙，效率高不内漏：采用了双金属浮动侧板结构，配合特殊密封补偿面，能够根据实际工作压力自动调节齿轮端面与侧板的间隙，始终保持高效容积效率，长期使用也不易出现因磨损导致的内漏严重、出力下降等问题。

4.  整机结构紧凑，安装互换性好：外形紧凑，整机重量轻，泵体与管路的连接接口全部按照国际 SAE 标准设计，与 P124 系列齿轮泵安装尺寸完全通用。更换时无需对液压管路进行任何改制，即换即用。

5.  制造工艺严苛，出厂性能可靠：采用特殊的干装配组装工艺和极高清洁度的组装环境，保证齿轮泵内部的油道清洁无尘，每一台泵都经过严格的出厂测试，上机即可投入运行。

  三、工作原理简述

  可以把它想象成一个 “由电机驱动、靠齿轮对转来增压推油的装置” ：

• 电机通过联轴器带动泵内的主动齿轮旋转，主动齿轮再带动与之啮合的被动齿轮反向同步旋转。当两个齿轮脱离啮合时，齿轮齿谷间的空间增大，在大气压作用下将液压油从油箱吸入泵腔；而当两个齿轮进入啮合时，齿谷空间不断减小，液压油被迫从另一侧的出口排出，同时压力急剧升高。两个齿轮不断旋转，吸油和排油过程连续进行，就形成了源源不断的高压液压油输出。整个过程看似简单，但对齿轮的加工精度、轴承的承载力、密封的可靠性要求极高。

  四、主要功能

• 将电机输出的机械能转化为液压能，为采煤机液压系统提供稳定、高压的动力油源；

• 驱动摇臂调高油缸，实现左右摇臂的升降动作；

• 驱动牵引制动油缸及辅助机构的液压执行元件；

• 配合液压系统中的各类阀组，实现对采煤机各种动作的精准控制。

  五、安装与使用说明

  安装/更换前准备：

1.  所有安装、检修作业必须在采煤机总电源完全切断、液压系统完全卸压后进行，严禁带电带压作业。高压液压油喷射和设备误启动都可能造成严重的人身伤害。

2.  核对产品型号：确认新泵型号与原泵一致，检查泵体有无磕碰变形，轴伸键槽及螺纹完好，进出油口防尘盖无破损，铭牌及 MA 标识清晰齐全。

3.  准备新密封圈（O 型圈），务必使用原厂规格密封件，严禁使用旧件或代用品。准备符合强度要求的安装螺栓和清洁的液压油、滤油布等。

  安装步骤：

1.  彻底清洁安装面：用干净的棉布和清洗剂将液压泵站安装面、进出油口法兰面上的旧密封残胶、油泥、铁屑彻底清理干净，保证接触面平整光洁。杂质一旦进入泵腔，会直接导致齿轮和侧板早期磨损，这是影响齿轮泵寿命最常见的原因。

2.  对位安装，不得硬砸：将新泵的轴伸对正联轴器，泵体安装面平稳贴合阀组支架，定位销或螺栓孔对准后平直推入。若遇卡阻，应检查轴伸对中情况，严禁用锤硬砸，防止泵轴变形或轴承受损。

3.  对称均匀紧固：将所有安装螺栓用手指预拧到位，然后按照“对角、交叉、分次”的原则逐步紧固，最终按规定扭矩拧紧。切忌一次性把某个螺栓拧到最紧，否则会导致泵体偏斜或变形。

4.  联轴器对中校准：齿轮泵泵轴与电机轴的同心度偏差必须控制在标准允许范围内（通常角向偏差不超过 0.1 度）。偏差过大会导致泵轴承受额外径向力，短期内就会造成轴承损坏和轴端油封漏油。

5.  管路连接与密封：将进出油管法兰与新泵的油口对接，换上新的密封件，均匀拧紧连接螺栓。吸油管路的所有接头必须密封可靠、不得漏气——吸油管漏气会使泵吸入空气，导致泵内产生气蚀噪音、流量大幅下降，严重时会损伤齿轮和轴承。吸油管内径应不小于泵的吸油口直径，进油管路要尽可能短、弯头尽可能少。

6.  检查泵的旋转方向：点动电机，确认泵轴的旋转方向与泵体上箭头标识方向一致。方向接反会导致系统无法建立起压力，还有可能损坏泵内部的浮动侧板结构。点动前应先手动盘车检查转动是否灵活，防止转子卡滞。

7.  试运转验证：开启电机之前，必须先通过泵的吸油口或系统中的回油管路向泵腔内灌满清洁液压油，排出齿轮腔内的空气，然后打开吸油管路和排油管路的阀门。起动电机后先短时空载运行，检查有无异常噪音、泵体有无漏油，确认无异常后再逐步加载至系统工作压力，观察压力表读数是否稳定正常。

  （日常使用操作：本齿轮泵为自动连续运转设备，正常运行时不需要人工干预操作。操作人员只需要在采煤机日常开机前后按规定进行点检和维护即可，具体内容见下文“日常维护与保养”。）

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁在泵腔内无油时启动电机：齿轮泵依靠输送的液压油进行润滑和冷却，无液干运转会使齿轮啮合面在 30 秒内因金属直接摩擦而产生高温烧蚀，齿面损坏后无法修复，只能整体报废。每次停机时间较长后重新启动，必须确认泵腔内已充满液压油。

2.  严禁超压运行：本泵的公称压力为 25 兆帕，连续使用压力为 28 兆帕。严禁在超出额定压力的情况下长时间运行。超压会导致泵体变形、密封失效、轴承过载，严重时可能发生泵体突然破裂，高压油喷射造成重大安全事故。

3.  严禁使用不清洁的液压油：齿轮泵对油液清洁度极为敏感，液压油中若含有细小煤尘、砂粒或金属粉末，会在极短时间内将齿轮、侧板和轴承磨出沟痕，导致泵的效率急剧下降直至报废。务必保证液压油过滤精度达标，吸油管路上应安装过滤精度为 100 至 200 目的滤油网，并定期清理或更换滤芯。

4.  严禁私自拆解泵体：齿轮泵内部的齿轮副、浮动侧板、轴承等部件都有严格的配对间隙和装配方位要求。井下不具备专业拆检和校准的条件，私自拆卸几乎必然导致无法修复或无法正确装回。泵出现故障后直接整体更换同型号合格产品即可。

5.  严禁在泵运转时进行紧固、擦拭或贴近检查：泵运转时泵轴和联轴器高速旋转，严禁伸手靠近，也严禁在未停机的情况下松动任何螺栓或管路接头，否则可能造成卷入伤害或高压油喷溅伤人。所有检查维护操作必须在电机完全停机、电源切断、液压系统卸压后进行。

  日常维护与保养：

1.  每班点检：每班开机前，检查泵体及管路接头有无明显渗漏油迹；倾听齿轮泵运行声音是否均匀平稳，出现非正常的尖锐噪音或不规则撞击声时，应立即停机检查。

2.  观察温度和压力：运行中用手背轻触泵体表面，正常温度应在手可长时间接触的范围内（一般不超过 70℃）。若泵体温度异常升高，或者系统压力波动剧烈、达不到设定值，说明齿轮泵或液压系统可能存在故障，应及时排查。

3.  定期紧固检查：采煤机运行时振动强烈，每周应检查齿轮泵的安装螺栓和管路连接螺栓有无松动，发现松动及时按规定扭矩紧固。

4.  定期更换滤芯和油液：按照采煤机液压系统的保养周期，定期更换吸油滤芯和回油滤芯，并检测液压油清洁度。液压油污染是齿轮泵早期失效的最主要原因之一。齿轮泵本身无单独润滑油需更换，其润滑依靠所输送的液压油自行完成。

5.  故障及时更换：本齿轮泵为精密液压元件，出现压力不足、噪音异常、内漏过大等故障后，井下不具备修复条件，直接更换同型号新泵即可，严禁带病强行运行。

 七、常见故障简易判断

1.  电机运行但系统无压力或压力极低：

• 可能原因：泵的旋转方向接反；吸油管路漏气或滤网堵塞导致吸不上油；泵内部严重磨损导致内泄漏过大；联轴器损坏导致泵轴未转动。

• 处理：确认转向与泵体箭头一致；检查吸油管密封性和滤网是否堵塞；若均正常，则可能是泵已磨损过度，需整体更换。

2.  泵体噪音大，运行声音异常：

• 可能原因：吸油管路漏气导致吸入空气（此时噪音呈“噼啪”状）；吸油滤网堵塞或油液粘度过高导致吸油不畅；联轴器对中偏差过大；泵内部齿轮或轴承有损伤。

• 处理：检查吸油管接头密封；清洗或更换吸油滤网；检查联轴器对中情况，必要时重新校准。噪音异常尖锐且持续不减，应立即停机更换新泵。

3.  泵体温度明显偏高：

• 可能原因：系统压力超出额定值，泵长期超负荷运行；液压油粘度过高，内摩擦损耗过大；联轴器对中偏差过大，泵轴承受额外径向力；泵内部严重磨损导致摩擦发热。

• 处理：检查系统压力是否在额定范围内，调整溢流阀设定值；检查所用液压油牌号和环境温度是否匹配；确认联轴器对中；若以上均正常但温度仍高，应更换新泵。

4.  泵与管路连接处或轴伸油封处漏油：

• 可能原因：密封圈老化或安装时被挤伤变形；管路法兰螺栓松动；泵轴油封磨损（常见于联轴器对中偏差过大或泵超压运行之后）。

• 处理：更换新密封圈，检查安装面平整度；按规定扭矩重新紧固法兰螺栓。轴端漏油若发生在更换油封后依旧存在，说明泵轴或轴承已磨损，建议更换整泵。

5.  流量明显不足，油缸动作缓慢：

• 可能原因：吸油滤网严重堵塞，吸油管路有异物；液压油粘度过高或过低；泵内部磨损导致容积效率下降。

• 处理：清洗或更换吸油滤网；检查油温是否在正常范围（通常为 30℃至 90℃），油温过低粘度过高时会显著影响吸油能力；若滤网和油液均正常，则说明泵已磨损，需要整体更换。

  总结：P124-G10182LD 54G 泊姆克齿轮泵是采煤机液压系统的动力核心，其运行状态的优劣直接关系到整个采煤机是否能够正常进行调高、牵引等关键动作。确保液压油清洁、严禁泵内无油干转、不超压运行、保证联轴器对中精度，就能显著延长其使用寿命，为采煤机的高效稳定开采提供可靠的基础保障。所有安装、操作、维护工作必须严格遵守《煤矿安全规程》及采煤机设备使用维护说明书的相关要求。
