一、产品概述

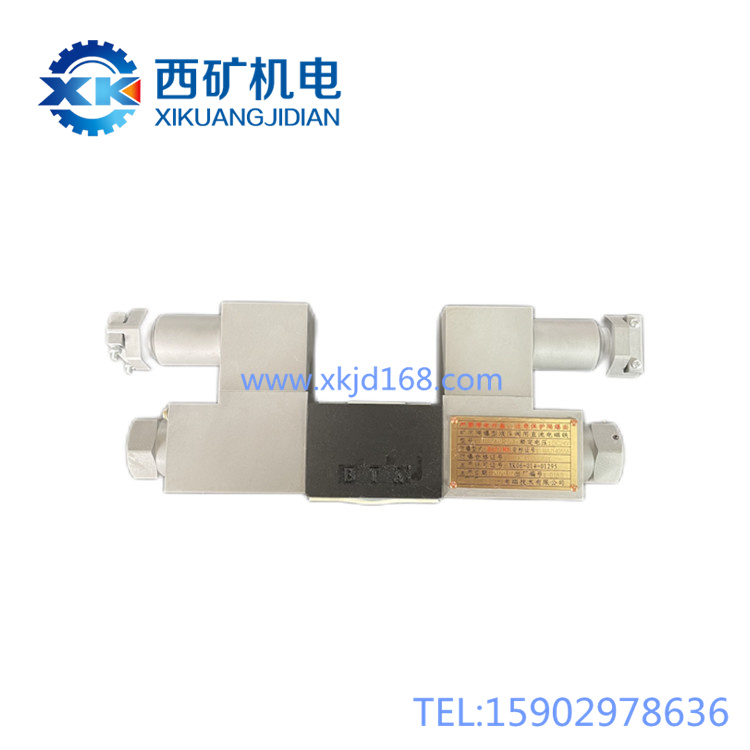

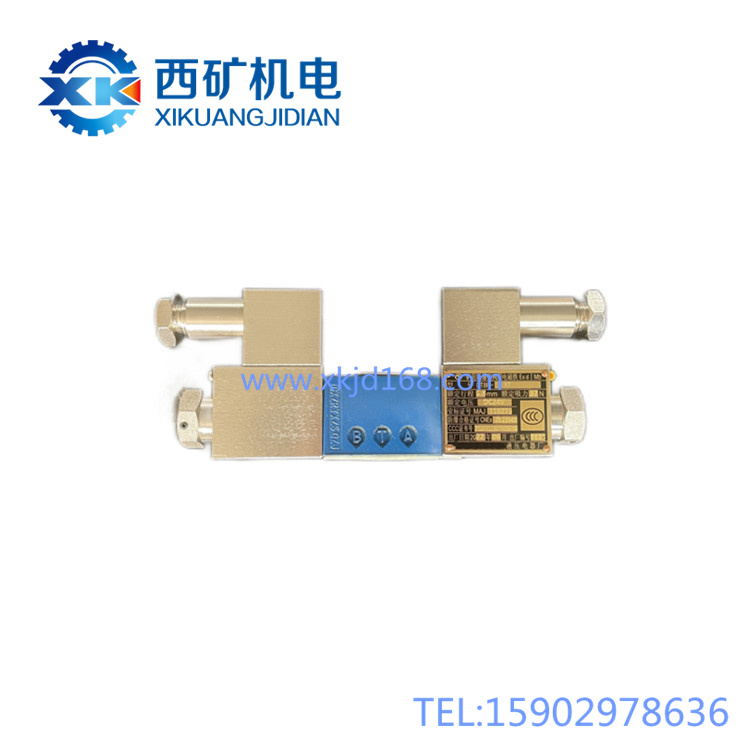

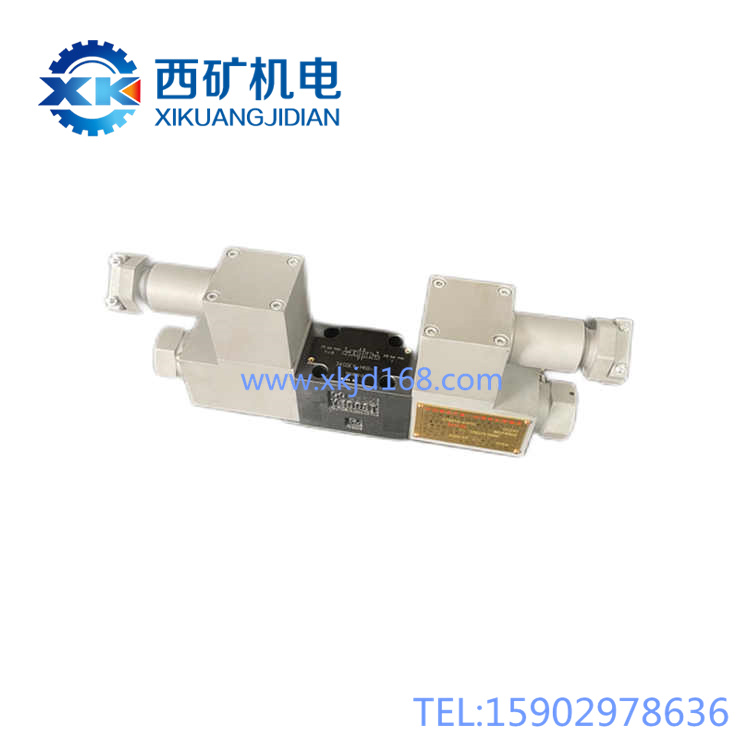

24GDEY-H6B-T是专为采煤机液压系统设计的矿用本质安全型防爆电磁换向阀，相当于采煤机液压系统的「电控液压换向闸门」，安装在采煤机液压集成阀组上，通过电信号控制液压油的流向，从而驱动摇臂调高油缸、牵引制动缸、破碎臂油缸等液压执行机构完成对应动作，是采煤机实现自动化动作控制的核心液压元件。本产品符合矿用本安防爆标准，持有煤矿MA安全认证，铝合金阀体结构紧凑，完全适配采煤机强振动、多尘、存在爆炸性瓦斯的井下恶劣工况，适配原厂安装尺寸，替换维修便捷。

 二、核心特点

1.  本安防爆合规，适配井下工况：符合煤矿井下爆炸性环境使用要求，本安电路设计，输出能量控制在安全范围，不会引燃瓦斯，资质齐全合规；阀体采用高强度铝合金，抗振耐腐蚀，适配采煤机载恶劣工况。

2.  换向响应快，动作可靠：阀芯加工精度高，换向响应速度快，到位准确，抗井下电磁干扰能力强，不容易出现误动作、卡滞，长期运行可靠性好。

3.  标准接口设计，替换便捷：适配对应型号采煤机原厂安装尺寸和油路接口，更换维修不需要改装液压阀组，直接对接安装即可，大幅缩短停机检修时间。

4.  耐污染抗高压，使用寿命长：阀芯经过专业硬化处理，适配煤矿井下液压系统工况，抗油液污染能力强，不容易卡涩，可长期承受液压系统工作压力，使用寿命稳定。

 三、工作原理简述

   可以把它理解为「电信号控制的液压方向开关」：

• 当采煤机主控系统发出动作指令（比如摇臂上升），给电磁阀线圈输出本安控制电信号，线圈得电后推动阀芯移动，改变液压油的流通通道，让高压液压油进入油缸对应工作腔，推动油缸伸出/缩回，完成指定动作；当控制信号断开，阀芯在弹簧作用下复位，油路换向，油缸停止动作。整个过程完全自动控制，不需要手动操作，同时本安设计保证哪怕电路故障，也不会产生足以引爆瓦斯的能量，安全可靠。

 四、主要功能

• 接收采煤机电控系统的指令，控制液压油流向，驱动采煤机各个液压执行机构（摇臂调高油缸、牵引油缸、制动缸、破碎臂油缸等）完成对应动作；

• 本安防爆设计，满足煤矿井下有瓦斯爆炸风险环境的使用要求；

• 标准化设计，方便采煤机日常维护替换，降低停机维修成本。

 五、安装与使用说明

  安装/更换前准备：

1.  所有安装、检修、更换作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业，高压油喷出、设备误启动都会引发严重人身伤害；

2.  检查核对：确认产品型号匹配，阀体无开裂变形，防爆结合面无刮伤损伤，线圈密封完好，MA标识清晰，合格后再进行安装。

  安装步骤：

1.  清洁安装面：彻底清理液压阀组安装面、油路接口的旧密封残胶、油泥、铁屑杂质，避免杂质进入液压系统卡涩阀芯；

2.  对位安装：对准油路孔和安装孔，平整放置电磁阀，按照规定扭矩均匀拧紧固定螺栓，避免受力不均导致阀体变形漏油；

3.  规范接线：按照接线定义连接本安控制电缆，严格遵守：本安信号电缆必须与非本安动力电缆分开敷设，保持足够安全间距，严禁混槽共管，接线完成后拧紧接线腔压紧螺母，保证密封可靠，最后可靠接地；

4.  试运转验证：安装完成后，先空载通电测试几次换向动作，确认换向顺畅、无漏油、动作对应正确后，再投入正常作业。

（本电磁阀为自动控制元件，正常使用时不需要人工操作，日常仅需要点检状态即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁私自拆改破坏本安防爆结构：本产品为矿用本安防爆设备，私自拆解阀体、改动内部电路会彻底破坏防爆性能，构成重大安全隐患，严禁任何私自改装行为；

2.  严禁超压使用：严禁超过产品额定工作压力运行，超压会导致阀芯变形、密封损坏，引发漏油甚至阀体破裂故障；

3.  严禁带电带压拆解检修：任何维护、更换作业必须先断电闭锁、液压系统完全卸压，确认安全后再操作，严禁带电带压作业；

4.  严禁使用污染变质的液压油：液压油杂质过多会快速磨损卡涩阀芯，导致换向失效，必须定期更换过滤液压油，保证油液清洁。

  日常维护与保养：

1.  每班点检：每班作业前检查电磁阀有无外部漏油，动作响应是否正常，有无异常异响，发现异常及时停机排查；

2.  定期紧固检查：每周检查一次固定螺栓、接线端子有没有松动，采煤机作业振动大，容易引发连接件松脱，发现松动及时紧固；

3.  定期清洁：清理阀体表面的煤尘、油泥，保持阀体清洁，避免油污堆积影响散热；

4.  故障及时更换：本电磁阀为精密液压元件，井下不具备专业维修条件，出现阀芯卡涩、线圈损坏故障后，直接更换同型号合格产品即可，严禁带病运行。

 七、常见故障简易判断

1.  给电后不换向，无动作：

• 可能原因：控制接线松动脱落；线圈烧坏；油液杂质卡涩阀芯。

• 处理：断电后紧固接线端子，线圈损坏更换电磁阀；清理阀芯杂质，卡涩无法消除则整体更换。

2.  安装后接口部位漏油：

• 可能原因：安装螺栓拧紧力矩不均；密封件损坏；安装面有杂质凹凸不平。

• 处理：重新均匀拧紧螺栓，更换新密封件，清理安装面杂质。

3.  换向动作不到位，油缸动作无力/缓慢：

• 可能原因：阀芯磨损，内泄漏过大；系统油液压力不足；阀芯部分卡涩。

• 处理：调整系统压力，清理阀芯，磨损严重则更换电磁阀。

4.  断电后阀芯不复位，油缸不停止动作：

• 可能原因：复位弹簧失效；杂质卡滞阀芯；阀芯安装偏斜。

• 处理：这种情况存在安全隐患，直接更换同型号新电磁阀即可。

  总结：24GDEY-H6B-T矿用本安型防爆电磁阀是采煤机液压动作控制的核心元件，动作可靠性直接影响采煤机作业效率和操作安全。规范安装接线、保证液压油清洁、定期检查紧固、不私自改动防爆结构，就能保障其长期稳定运行，为采煤机动作控制提供可靠支撑，所有操作必须严格遵守《煤矿安全规程》相关要求。
