一、产品概述

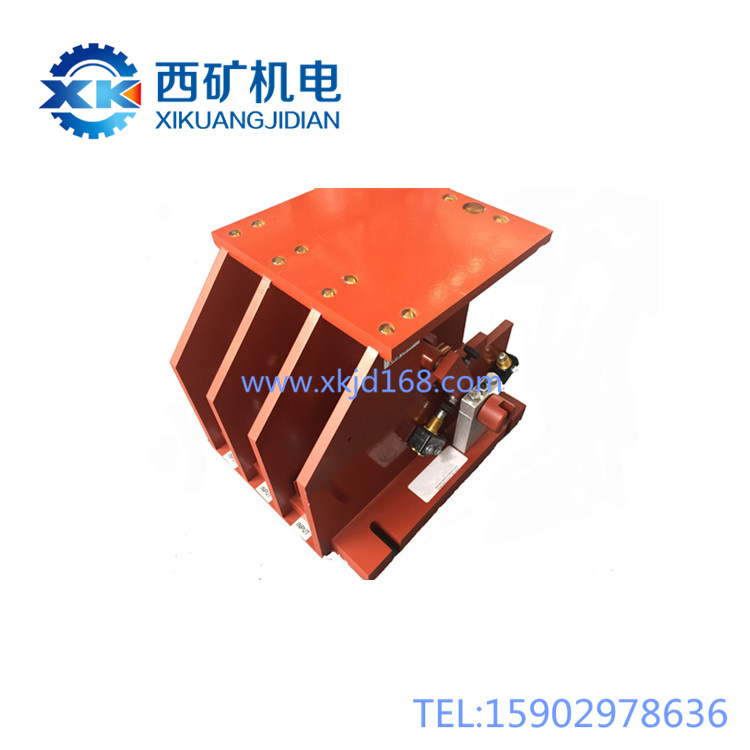

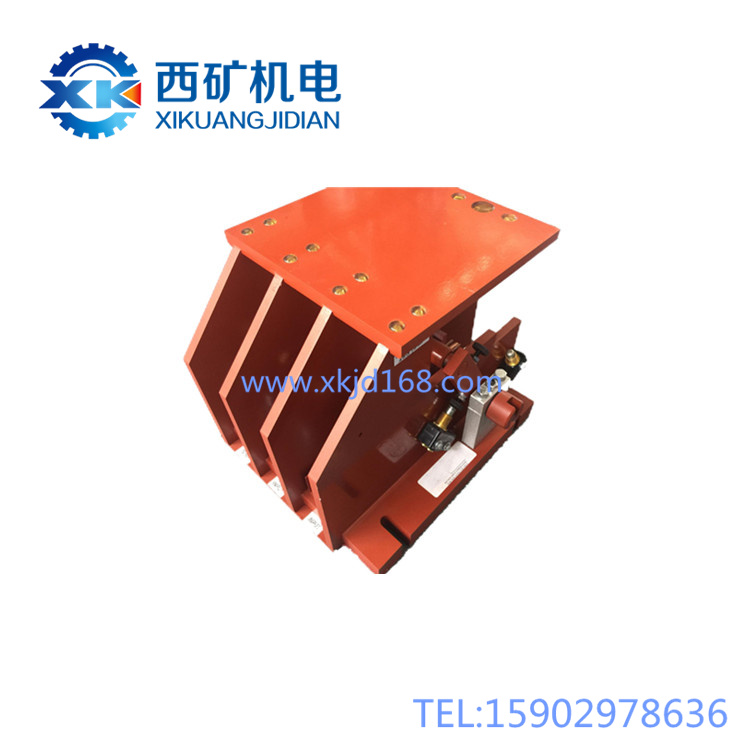

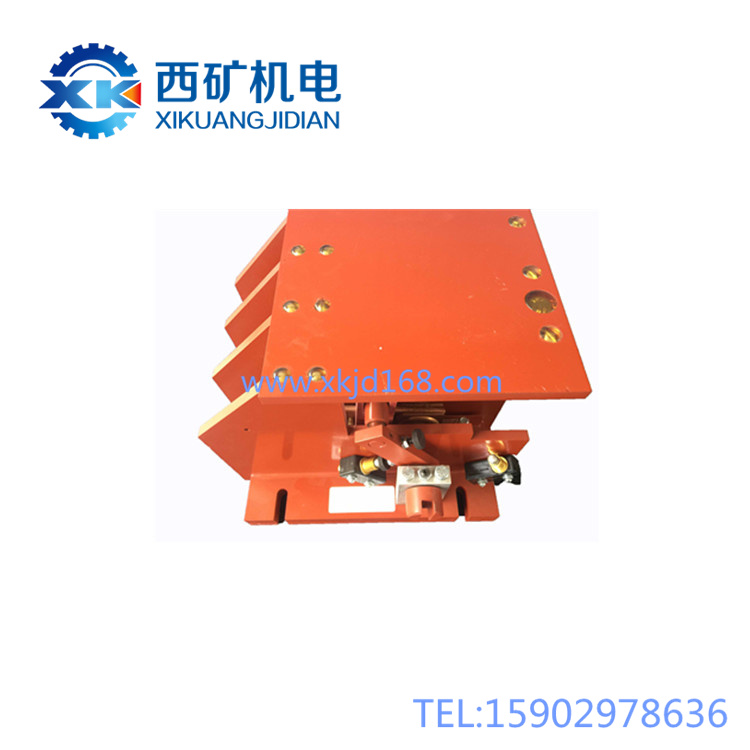

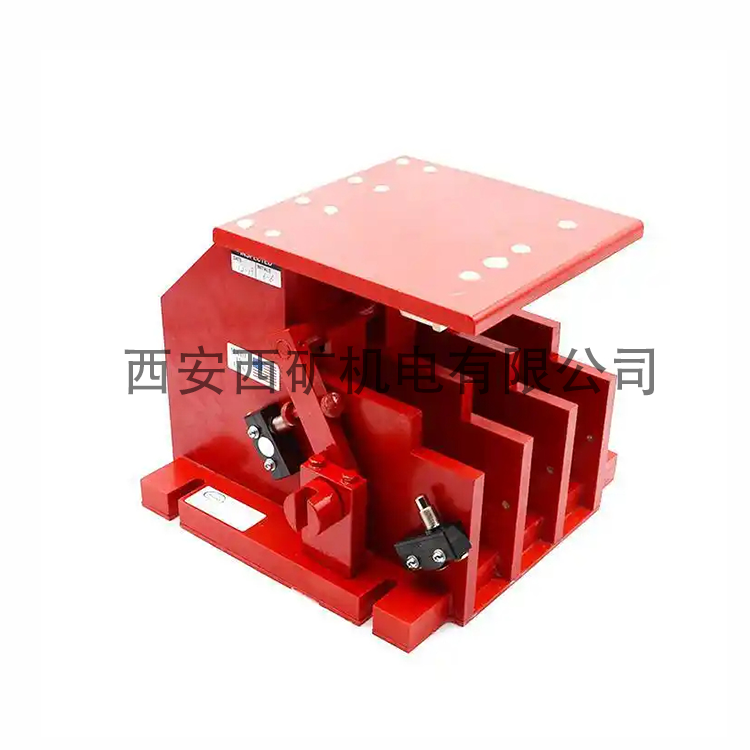

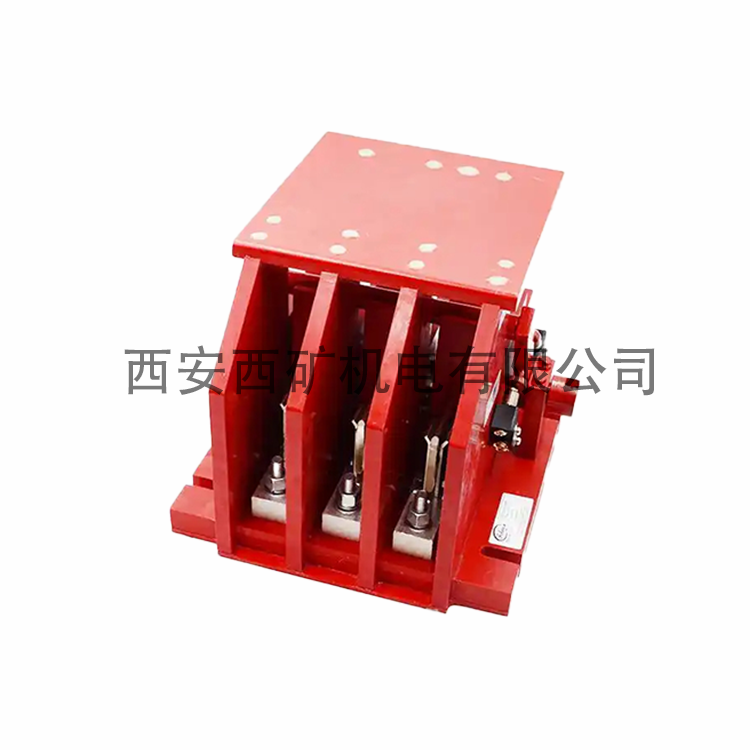

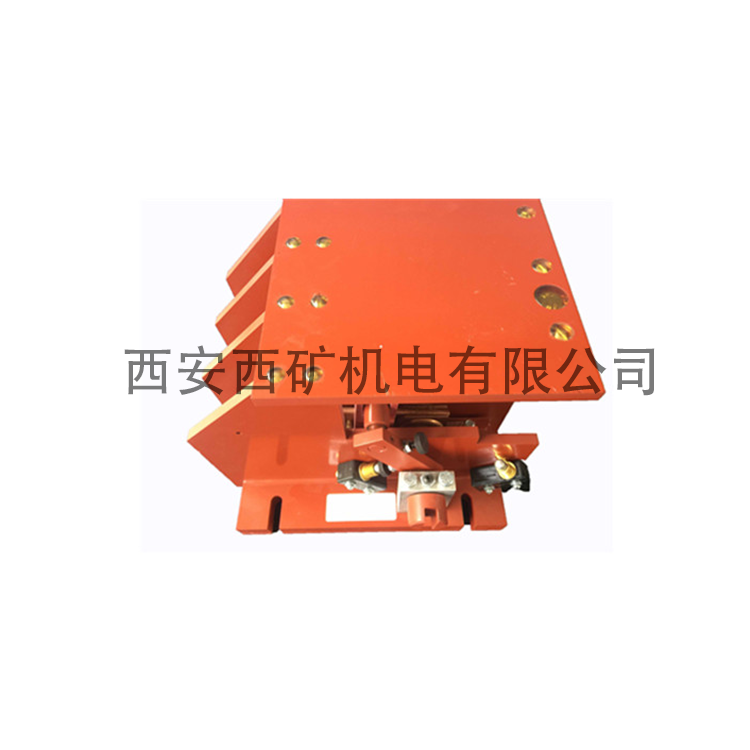

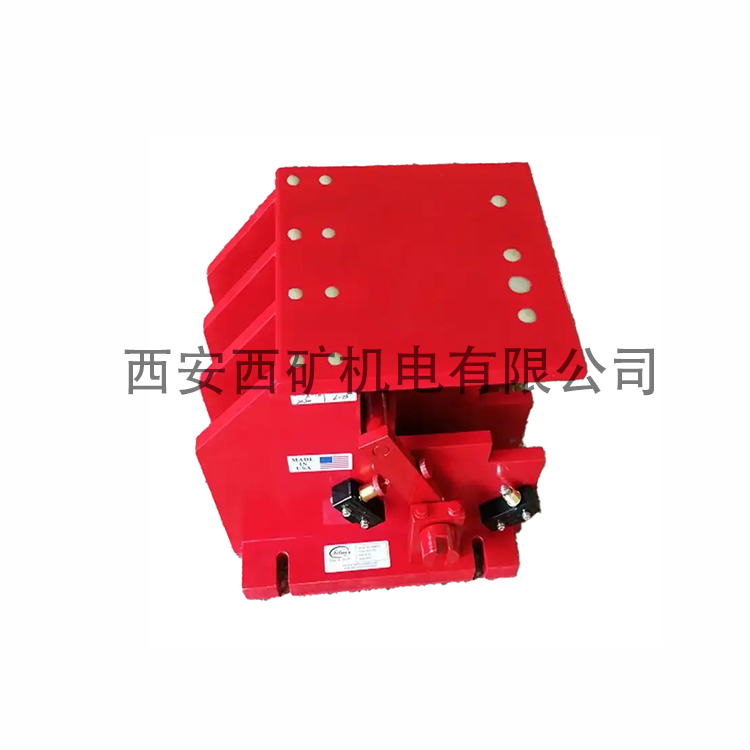

A40Z30581R4是专为采煤机设计的矿用隔爆型三相总电源隔离开关，相当于采煤机电气系统的「总电源安全隔离闸门」，直接安装在采煤机隔爆电控箱内部，核心作用是在采煤机检修、长期停机时，彻底切断总电源输入，形成明确可见的安全隔离断点，从根源上避免误送电引发的人身安全事故；日常作业中也可完成采煤机总电源的通断控制，是采煤机电气系统必备的核心安全防护部件。本产品为原厂原装设计，三极触头一体化集成，隔爆结构完全符合煤矿井下爆炸性环境使用要求，整体结构坚固耐用，完美适配采煤工作面强振动、多粉尘的恶劣井下工况，资质齐全合规。

 二、核心特点

1.  原厂品质，隔爆合规可靠：原厂精密制造，隔爆结合面加工精度达标，整体框架刚性强，可长期承受采煤机截割作业的高频振动，不易变形开裂，防爆性能稳定，满足煤矿安全合规要求。

2.  耐烧蚀寿命长，通流稳定：三相触头采用专用耐电弧合金材质，适配采煤机总电源额定负载，分合过程耐烧蚀，接触电阻小、发热量低，适应采煤机频繁启停的工况，长期使用稳定性好，使用寿命更长。

3.  定位清晰，防误操作设计：分合闸自带明确的机械锁止定位结构，操作到位后自动卡锁，分、合位置清晰可辨，不容易停留在半分半合的虚接位置，从结构上减少误操作风险。

4.  标准接口，替换便捷：适配对应型号采煤机的原厂安装尺寸，更换维修无需改造设备，对接简单，可快速完成替换，减少停机检修时间。

 三、工作原理简述

 可以把它理解为采煤机总电源的「看得见的安全断电闸刀」：通过外部操作手柄带动内部转轴转动，转轴同步带动三组触头一起动作：合闸时三组触头紧密可靠接触，接通采煤机三相总电源，为整台设备供电；分闸时三组触头同步完全分离，在电源输入端形成明显可见的隔离断点，彻底断开电源输入——即使上级开关误合闸，采煤机侧也完全不带电，充分保障检修人员的人身安全。

 四、主要功能

• 日常总电源管控：采煤机作业前合闸接通总电源，停机后分闸切断总电源，完成日常电源通断控制。

• 检修安全隔离：检修、维护作业时分闸，形成明确的安全断点，隔离电源输入，从根源避免误送电事故。

• 紧急险情处置：遇到突发电气故障、安全险情时，可手动快速分闸切断总电源，控制险情范围。

 五、安装与使用说明

  安装/检修前准备：

1.  所有安装、接线、检修作业必须在上级进线电源完全断电闭锁、验电确认无电后进行，严禁带电作业。

2.  检查核对：确认产品型号匹配，壳体无变形开裂，隔爆结合面无刮伤损伤，触头无氧化烧蚀，操作机构转动灵活，定位卡锁功能正常。

  安装步骤：

1.  固定安装：将隔离开关整体牢固固定在电控箱预设安装支架上，拧紧固定螺栓，防止采煤机长期振动导致松脱移位。

2.  接线作业：按照标识对应连接三相进线和出线，拧紧接线端子，保证接触可靠——接触不良会直接引发触头异常发热烧损。

3.  功能试操作：盖合隔爆箱盖前，手动操作分合3~5次，确认分合闸动作顺畅、定位准确，三相都能正常通断后，再紧固隔爆箱盖完成安装。

  日常使用规范：

1.  合闸操作：平稳推动操作手柄到位，听到定位卡锁的声响后，确认到位才能送电，严禁将手柄停在中间半分半合位置。

2.  分闸操作：拉动操作手柄到位，确认定位卡锁锁止、所有触头完全断开后，才能开始检修作业。

3.  核心禁忌：本隔离开关仅可在空载状态下分合，严禁带负荷分合闸。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带负荷分合闸：隔离开关不具备强灭弧能力，带负荷分合会产生强烈电弧，直接烧损触头甚至引发电气爆炸事故，必须先断开负荷侧开关，再操作隔离开关分闸。

2.  严禁破坏隔爆结合面：隔爆结合面是保障隔爆性能的核心，严禁刮伤、敲击隔爆结合面，也不得在结合面垫纸片、胶布等杂物，否则会彻底丧失隔爆性能，构成重大安全隐患。

3.  严禁半合闸虚接运行：严禁让隔离开关停留在半分半合的位置，虚接会导致触头严重发热，短时间内就会烧蚀损坏，甚至引发电气火灾。

4.  严禁检修不验电：即使确认隔离开关处于分闸位置，检修作业前也必须验电，确认采煤机侧无电后才能开始作业，杜绝隐形安全隐患。

  日常维护与保养：

1.  每班点检：每班开机前，检查隔离开关分合位置是否正确，有无异常异味、异常发热，确认正常后再开机。

2.  定期紧固检查：每周检查一次接线端子、固定螺栓是否松动，采煤机作业振动大，容易引发连接件松脱，发现松动及时紧固，避免虚接发热。

3.  定期清理检修：每次工作面计划性检修，清理隔离开关内部的煤尘积污，打磨触头表面的氧化层和轻微烧蚀痕迹；隔爆结合面清洁后涂抹专用防锈油脂，防止锈蚀。

4.  故障及时更换：触头烧蚀严重、定位机构磨损失效后，及时更换同型号原厂菲尔诺隔离开关，严禁带病运行。

 七、常见故障简易判断

1.  合闸后采煤机缺相运行：

• 可能原因：某一相接线端子松动；对应触头烧蚀断开。

• 处理：断电后紧固接线端子，打磨轻微烧蚀的触头，无法修复则更换隔离开关。

2.  分合闸操作卡滞、无法转动：

• 可能原因：转轴积灰卡涩；转轴缺油锈蚀；定位机构卡滞。

• 处理：断电后清理转轴杂质，给转轴涂抹适配润滑脂，重新调整定位机构。

3.  合闸后触头异常发热、有焦糊异味：

• 可能原因：接线端子松动；触头烧蚀接触不良；合闸不到位虚接。

• 处理：重新合闸到位，紧固接线端子，打磨触头，烧蚀严重则更换隔离开关。

4.  操作手柄到位，但一相或三相不通电：

• 可能原因：定位机构磨损，手柄到位但实际触头未到位；触头连接螺栓松脱。

• 处理：重新调整定位机构，紧固触头连接螺栓，磨损严重则更换新隔离开关。

  总结：A40Z30581R4矿用隔离开关是保障采煤机检修安全的核心电气部件，是预防误送电人身事故的关键安全防线。严格空载操作、保证分合到位、定期检查紧固、保护隔爆结构，就能保障其长期稳定可靠工作，为采煤机作业和检修安全提供可靠保障，所有操作必须严格遵守《煤矿安全规程》相关要求。
