一、产品概述

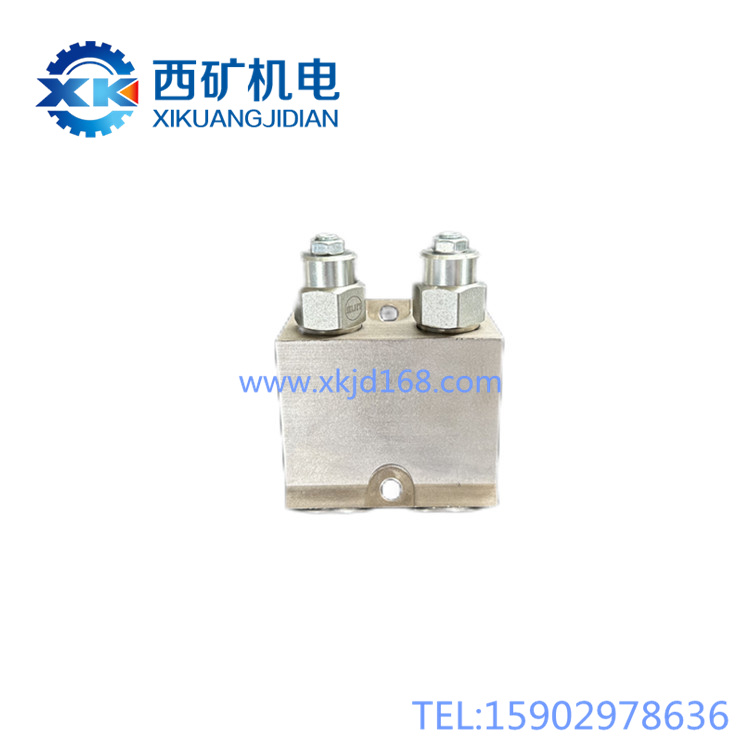

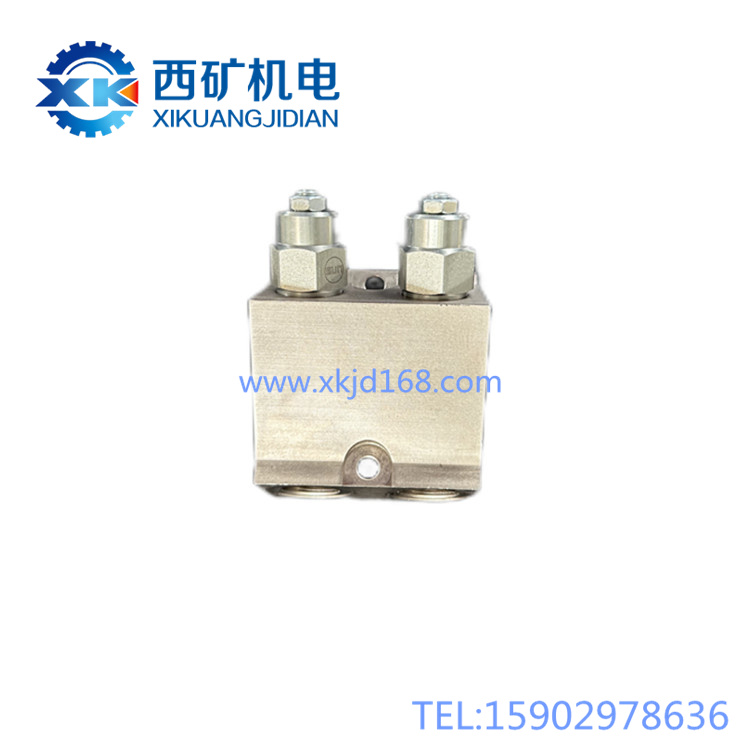

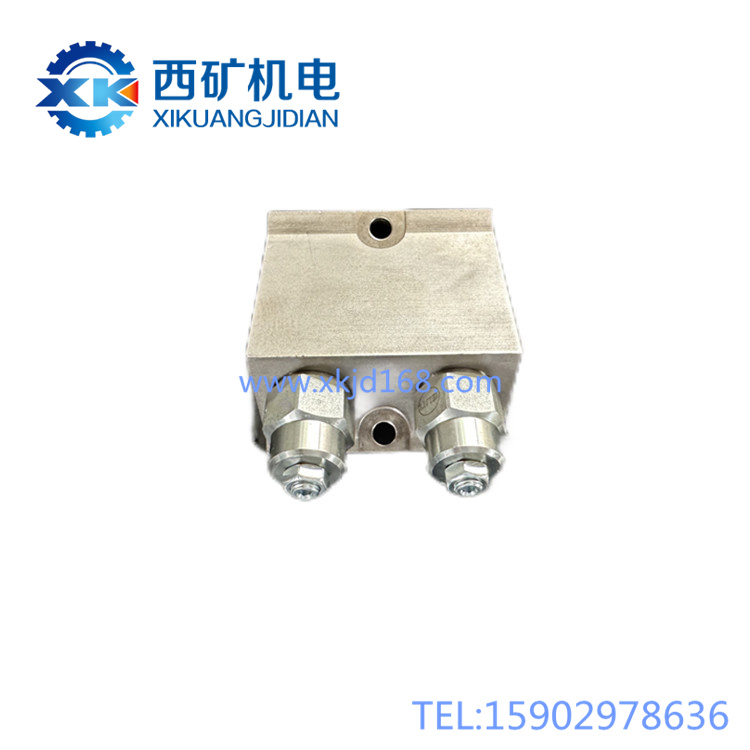

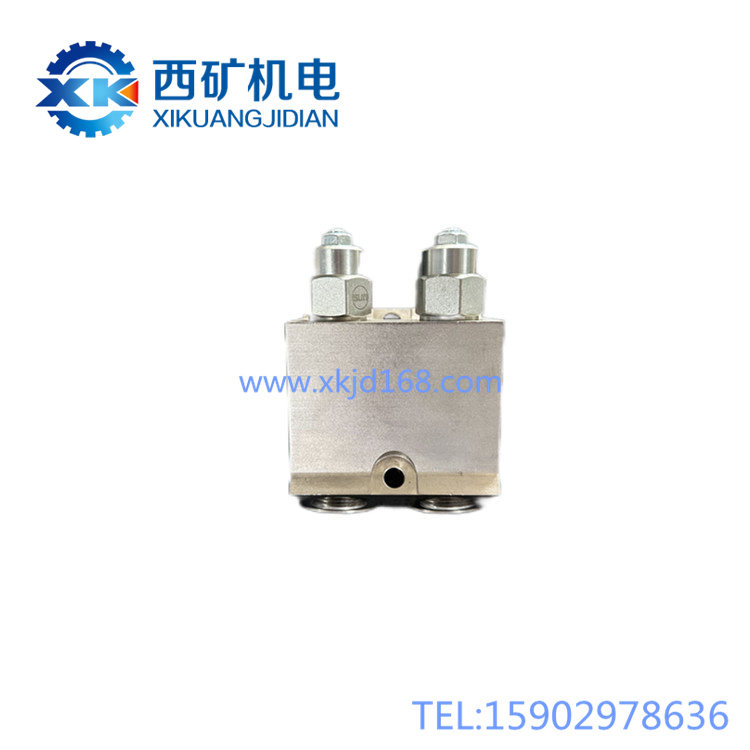

          CBEA-LHN-XAW/S是专为采煤机摇臂调高液压系统设计的集成式双向平衡阀，相当于采煤机摇臂的「自动防滑锁止闸」。它直接安装在调高油缸油路中，核心作用是锁止摇臂截割位置，避免采煤机停机或静置过程中，摇臂因自身重力负载自动下滑，保证截割高度稳定，同时还能缓冲作业过程中的负载冲击，保护调高油缸和管路，是保障采煤机采高稳定的核心液压控制部件。本产品为一体式阀体集成设计，双调压阀头独立控制，结构紧凑，密封可靠，完全适配采煤工作面强振动、多杂质的恶劣工况。

 二、核心特点

1.   集成双向设计，结构紧凑可靠：将两个方向的控制阀芯、调压机构集成在同一个阀体内，无需外接多个分离阀件，既节省安装空间，又减少了油路接口泄漏点，整体可靠性更高。

2.   锁止保压性能好：关闭状态下密封精度高，内泄漏量极小，能长期稳定锁止摇臂位置，停机后不会出现明显的摇臂沉降，不用频繁补压调整采高，减少无效操作。

3.   抗振抗污染能力强：整体结构坚固，阀芯适配井下液压油轻度污染的工况，不易卡涩；调压机构自带锁紧设计，长期振动也不容易松动跑位，稳定性好。

4.   独立调压，适配性强：两个方向的阀头可独立调整开启压力，可根据采煤机摇臂负载灵活调整，适配不同功率采煤机的使用要求。

 三、工作原理简述

  可以把它理解为摇臂油缸的「双向防滑自动锁」：

1.   当需要抬起/下降摇臂时，高压油进入对应油路，压力达到调定的开启压力后，自动推开对应侧的平衡阀芯，打开回油通路，油液正常流动，带动摇臂完成升降动作。

2.   当停止操作、摇臂到位后，油路压力下降，阀芯在弹簧力的作用下自动复位，关闭油缸进出油腔的通路，封闭油液，依靠密封压力锁止油缸位置，抵消摇臂自身重力，防止摇臂自动下滑。

3.   作业过程中遇到负载冲击时，平衡阀可以稳定油路压力，缓冲冲击，避免摇臂大幅抖动，保证截割高度稳定。

 四、主要功能

• 位置锁止：采煤机停机或静置时，锁止调高油缸，防止摇臂因重力自动沉降，保持截割高度不变。

• 稳定动作：采煤机割煤作业时，抑制摇臂抖动、晃动，保证截割高度稳定，提升采煤效率和截割质量。

• 缓冲保护：缓冲突发负载冲击，保护调高油缸、液压管路不受超压冲击损坏，延长部件使用寿命。

 五、安装与使用说明

  安装/检修前准备：

1.   所有安装、调试、检修作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业。

2.   检查核对：确认产品型号匹配，阀体无磕碰变形，密封件完好无损，调压机构动作灵活。

  安装步骤：

1.   固定阀体：将平衡阀整体牢固固定在调高油缸附近的预设安装座上，拧紧固定螺栓，防止采煤机长期振动导致松脱移位。

2.   油路连接：按照标识对应连接进回油口与调高油缸两腔，严格区分进出油方向，严禁接错油路，接错会导致功能完全失效。

3.   调压调试：安装完成后空载试机，分别调整两个阀头的调压螺栓，将开启压力调整到设备要求的范围，调整完成后拧紧调压机构的锁紧螺母，防止振动松脱。

（本平衡阀为自动工作液压元件，正常使用过程中无需人工操作，随采煤机摇臂升降操作自动开启/关闭锁止，日常仅需点检状态即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁超压使用：工作压力严禁超过产品额定压力，超压会导致阀芯损坏、密封失效，引发内漏或外漏故障。

2.   严禁私自乱调压力：非专业调试人员不得随意转动调压螺栓，压力调定过高会导致阀芯无法开启，摇臂动作不了；压力过低会导致锁止不住，摇臂下滑；调整完成后必须拧紧锁紧螺母。

3.   严禁带压拆解检修：任何维护、拆解作业前必须彻底释放液压系统压力，高压油喷出会造成严重人身伤害。

4.   严禁带杂质安装：安装前必须彻底清理油路中的杂物、铁屑，杂质进入阀腔会卡死阀芯，直接导致功能失效。

  日常维护与保养：

1.   每班点检：每班作业后检查阀体外部有无渗漏油，观察停机后摇臂是否出现异常快速沉降，发现异常及时排查处理。

2.   定期紧固检查：每周检查一次阀体固定螺栓、调压锁紧螺母是否松动，采煤机振动大容易导致螺栓松脱，发现松动及时紧固。

3.   卡涩及时清理：如果发现摇臂动作卡顿，可断电卸压后拆解阀芯，用清洁的液压油冲洗去除杂质，重新装配后试机，密封件老化及时更换对应规格密封件。

 七、常见故障简易判断

1.  停机后摇臂异常自动下滑：

• 可能原因：平衡阀阀芯磨损导致内泄漏过大；调压螺母松动，开启压力降低；密封件老化损坏。

• 处理：重新锁紧调压螺母调整压力；调整后仍下滑则更换密封件或整个平衡阀。

2.  摇臂升降动作卡顿、无法正常动作：

• 可能原因：阀芯被油液杂质卡涩；调压压力调定过高，阀芯无法正常开启。

• 处理：断电卸压后拆解清理阀芯；重新调整开启压力到规定范围。

3.  阀体外部接口渗漏油：

• 可能原因：连接螺栓松动；接口密封件老化损坏。

• 处理：紧固连接螺栓，更换对应密封件即可解决。

4.单侧摇臂动作无响应：

• 可能原因：对应侧调压弹簧断裂；阀芯完全卡死。

• 处理：更换弹簧清理阀芯，无法修复则更换同型号新平衡阀。

 总结：CBEA-LHN-XAW/S集成式双向平衡阀是保障采煤机摇臂采高稳定的核心部件，其性能好坏直接影响采煤效率和截割质量。正确连接油路、规范调定压力、定期检查紧固，就能保障其长期稳定锁止，减少频繁调整采高的工作量，为采煤机连续作业提供可靠支撑。
