一、产品概述

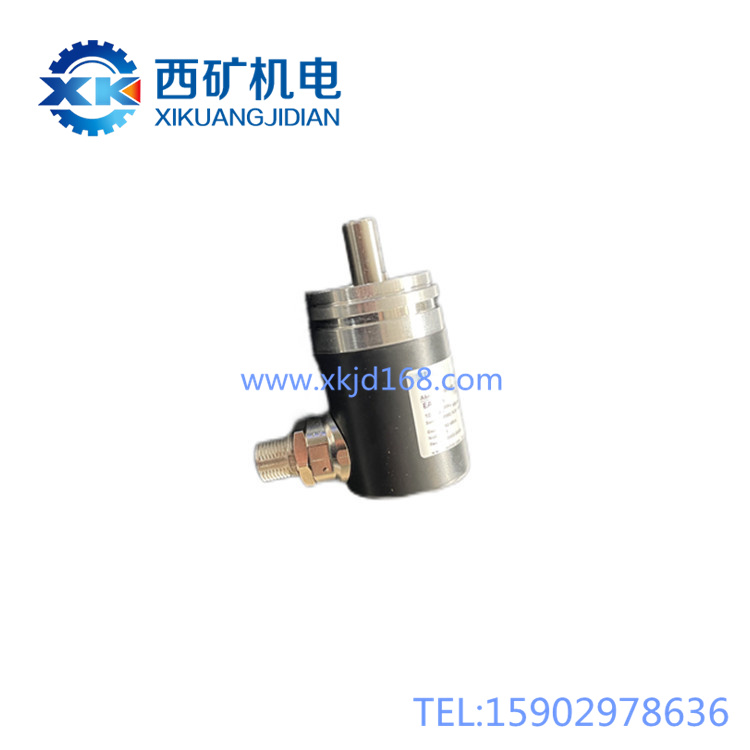

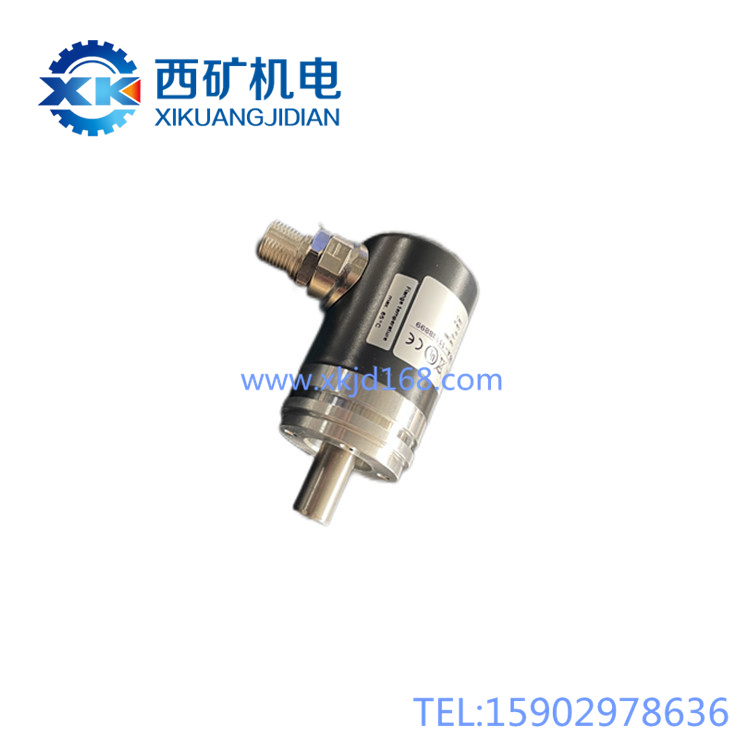

 EAM360R-SWA.7NC6.14180.A是专为采煤机自动化控制系统研发的多圈绝对值旋转编码器，相当于采煤机的「高精度位置眼睛」，是实现采煤机自动化作业的核心感知部件。它的核心作用是实时采集采煤机牵引行走的位置/速度、摇臂滚筒的高度/角度信息，将机械转动转换为电控系统可识别的标准数字信号，让控制系统精准掌握设备运动状态，支撑采煤机记忆截割、自动采高调节等自动化功能，是现代化智能采煤机必不可少的关键部件。本产品为原装工业级设计，实心轴法兰安装、侧出线密封结构，防护等级高，完全适配井下潮湿、多尘、强振动、强电磁干扰的恶劣作业环境，资质齐全符合煤矿井下使用要求。

 二、核心特点

1.   绝对值多圈设计，断电不丢位置：区别于普通增量编码器，本产品每个转动位置都有唯一的位置编码，即使采煤机长时间断电，位置信息也不会丢失，再次上电无需重新回零找原点，大幅提升开机作业效率。

2.   工业级品质，抗干扰抗振性强：原厂精密制造，内部元件经过抗振加固处理，能长期承受采煤机作业产生的高频振动，不易损坏；输出信号抗电磁干扰能力强，在井下复杂电磁环境下信号稳定不跳变。

3.   密封防护可靠：侧出线采用标准螺纹密封接头，整体防护等级满足井下要求，能有效阻挡煤尘、水汽侵入内部，使用寿命长。

4.   标准安装接口，替换便捷：标准法兰安装尺寸、实心输出轴，完美适配采煤机原厂安装位置，更换维修无需改装设备，安装快捷。

 三、工作原理简述

可以把它理解为一个智能机械“里程表+角度尺”：

• 编码器的输入实心轴和采煤机被测传动轴（牵引行走轴、摇臂齿轮轴）同步转动，每转动一个角度、每增加一圈，编码器内部都会记录下唯一的位置编码，再将位置信息转换为标准数字信号，通过电缆传给采煤机电控主控制器（PLC）。控制器就能根据信号换算出：采煤机当前在工作面的行走位置、牵引速度，或是摇臂滚筒当前的截割高度，从而实现精准的自动控制。即使断电停机，位置信息也会保存在编码器内部，不会丢失。

 四、主要功能与应用场景

• 牵引系统检测：实时检测采煤机牵引行走的位置和速度，实现牵引速度闭环控制、行走位置精准定位，是采煤机工作面自动找正、记忆截割行走定位的核心感知元件。

• 采高检测控制：检测摇臂的转动角度，换算为截割滚筒的采高，实现采高实时显示、自动调高技术，支撑采煤机自动调整截割高度适应煤层变化。

 五、安装与使用说明

  安装前准备：

1.   所有安装接线作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.   外观检查：确认编码器轴无磕碰变形，壳体无开裂，密封接头完好，型号与要求一致。

  安装步骤：

1.   对中连接：将编码器输入轴通过弹性联轴器与被测传动轴连接，严格保证同轴度，严禁用力敲打编码器轴强行对位，额外的径向/轴向力会直接损坏编码器内部轴承，大幅缩短使用寿命。

2.   固定壳体：将编码器法兰对齐安装座，拧紧固定螺栓，保证安装牢固，不会因采煤机振动松脱移位。

3.   接线密封：按照产品接线定义连接信号与电源线，拧紧侧出线接口的锁紧螺母，保证密封可靠；必须遵守：本安信号电缆必须与非本安动力电缆分开敷设，保持足够安全间距，严禁混槽共管，最后将接地端可靠连接到系统接地母排。

4.   功能验证：上电后测试，慢慢转动编码器轴，观察电控显示屏上的位置/角度数值是否连续变化；断电后重新上电，检查位置数值是否和断电前一致，确认无故障即可投入使用。

（正常使用中编码器为自动连续工作，无需人工操作，日常仅需点检功能是否正常即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁私自拆解改装：本产品为符合煤矿防爆要求的精密元件，私自拆解、改装会彻底破坏其防爆性能和精度，构成重大安全隐患，严禁任何私自拆解行为。

2.   严禁敲击碰撞轴体：编码器输入轴为精密配合部件，摔碰、敲击会直接损坏内部结构，导致精度失效。

3.   严禁超范围使用：禁止超过额定转速、额定温度范围使用，否则会加速老化损坏。

4.   严禁带电开盖接线：任何接线、检修作业必须在断电闭锁后进行，严禁带电操作。

  日常维护与保养：

1.   每班点检：每班检查电控显示屏上的位置信息是否正常，有无信号丢失、跳变报警，检查外部接线是否松动、密封是否完好。

2.   定期紧固清洁：每次工作面计划性检修，清理编码器表面的煤尘、油污，重新紧固固定螺栓和接线端子，防止振动松脱。

3.   故障及时更换：编码器为精密电子机械元件，井下不具备维修条件，出现故障后直接更换同型号原装产品即可，不要尝试维修。

 七、常见故障简易判断

1.  位置显示跳变、数值不稳定：

• 可能原因：接线端子松动接触不良；安装同轴度偏差过大，振动导致信号异常；外部强电磁干扰。

• 处理：紧固接线端子，重新调整安装同轴度；远离干扰源，检查接地是否可靠，仍不正常则更换编码器。

2.  断电重启后位置信息丢失、数值错误：

• 可能原因：编码器内部存储单元损坏，绝对值功能失效。

• 处理：直接更换同型号新编码器。

3.  完全无信号输出，控制器显示断线报警：

• 可能原因：供电电源异常；接线断线；编码器内部损坏。

• 处理：检查供电电压；检查接线通断，接线正常则更换编码器。

4.  转动轴后位置数值不变化：

• 可能原因：联轴器打滑脱开；编码器内部轴断裂损坏。

• 处理：检查重新连接联轴器，连接正常则更换编码器。

 总结：EAM360R-SWA.7NC6.14180.A绝对值编码器是采煤机实现自动化、智能化作业的核心感知部件，精准稳定的位置检测是记忆截割、自动调高等功能正常发挥的基础。安装保证同轴度、严禁敲击轴体、定期紧固检查，就能保障其长期稳定运行，为采煤机自动化作业提供可靠的位置感知支撑。
