一、产品概述

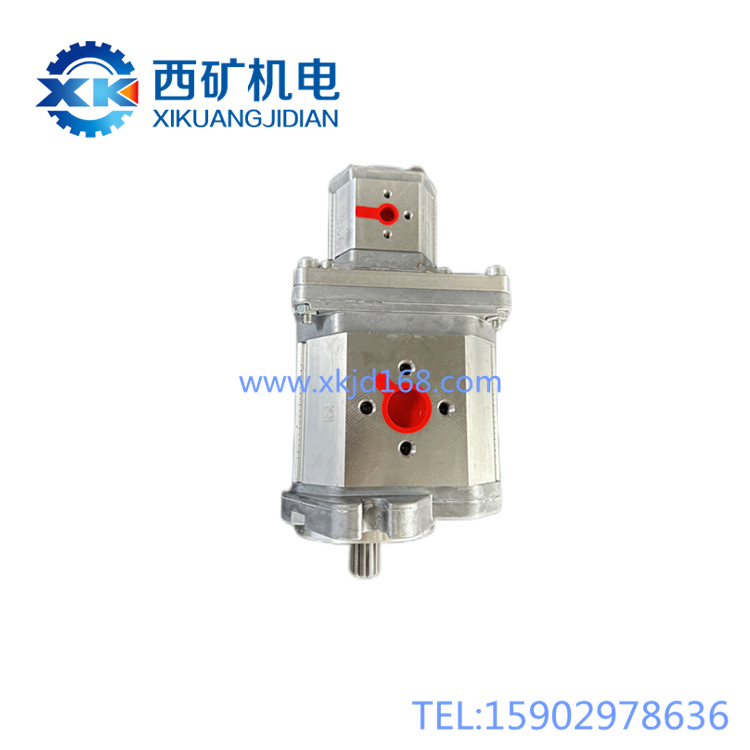

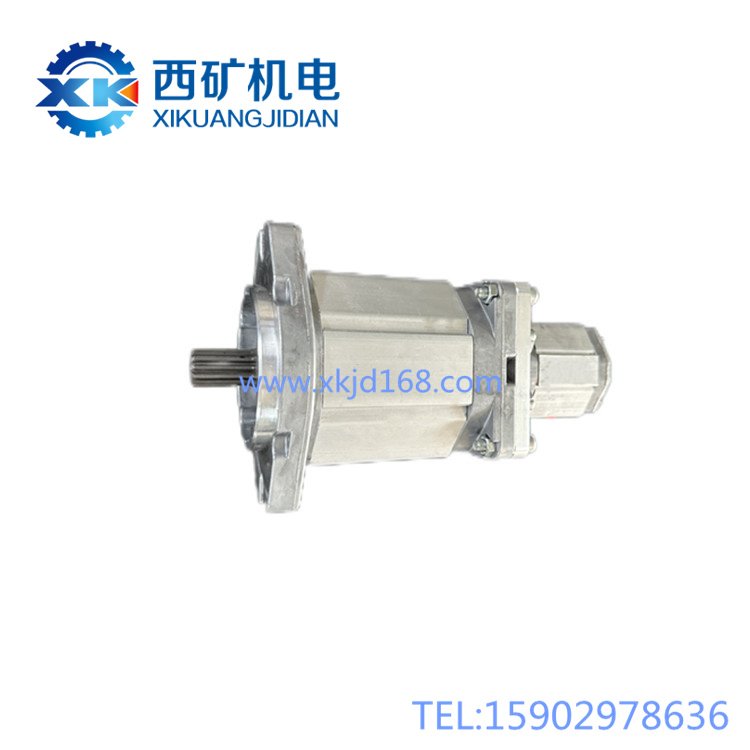

 GP3F-0427R01F+GP1R-0041RF双联齿轮泵是专为采煤机液压系统设计的集成式双路动力源，相当于采煤机液压系统的「双核动力心脏」。它将两个不同排量的独立齿轮泵集成在一个一体化泵体上，共用一根花键输入轴驱动，可同时从油箱吸油，并输出两路相互独立的压力油，分别满足采煤机不同压力、流量需求的液压回路供油，既节省了机身安装空间，又简化了传动与管路布局，完美适配采煤机紧凑结构、多回路协同工作的设计需求。本产品为高强度铝合金一体化泵体，标准法兰安装+花键输入结构，强度高、重量轻，完全适配采煤工作面重载、多冲击的恶劣工况。

 二、核心特点

1.   集成化双联设计，结构紧凑可靠：两个泵体一体成型，共用输入轴，相比安装两台独立单泵，节省近一半安装空间，管路接头更少，泄漏点更少，传动稳定性更高。

2.   双路独立输出，动力分配合理：`GP3F-0427R01F`为大排量主泵，`GP1R-0041RF`为小排量辅助泵，两路油腔完全隔离、工作互不干扰，可分别匹配主回路与辅助回路的压力流量需求，避免能量浪费，系统效率更高。

3.   坚固耐磨，抗冲击性强：泵体采用高强度铝合金材质，内部齿轮经过精密加工和热处理，耐磨抗冲击，能承受采煤机重载启动、负载频繁波动的冲击，使用寿命长。

4.   通用接口，替换便捷：标准法兰安装接口+花键输入轴，完美适配采煤机原厂安装座，维修替换无需改装，安装快捷。

 三、工作原理简述

  可以把它理解为一根轴带动两台独立油泵，核心原理依靠齿轮啮合的容积变化泵送油液：

1.   采煤机驱动电机带动花键输入轴旋转，两个泵的齿轮同步转动。

2.   在吸油侧，齿轮逐渐脱离啮合，密封容积变大，形成真空，将油箱中的液压油吸入泵腔。

3.   在压油侧，齿轮逐渐进入啮合，密封容积变小，将油液挤压出去，形成压力油。

4.   由于两个泵的压油腔完全隔离，因此大泵输出一路大流量高压油供给主回路，小泵输出一路小流量压力油供给辅助回路，两路工作互不干扰。

 四、主要功能

• 主泵（GP3F-0427R01F）：大流量高压输出，为采煤机牵引行走、摇臂升降等需要大动力的主液压回路提供动力。

• 副泵（GP1R-0041RF）：小流量稳定输出，为液压先导控制系统、行走制动器解锁、液压油冷却循环等辅助功能提供油源，满足多系统同时工作的需求。

 五、安装与操作说明

  安装前准备：

1.   所有安装作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业。

2.   核对检查：确认泵的旋转方向（顺时针/逆时针）与驱动电机匹配，检查花键轴无磕碰变形、泵体无开裂、密封件完好无损。

3.   预灌油防干磨：安装前从泵体泄油口向泵腔内灌满清洁的液压油，避免首次启动时干摩擦损坏齿轮。

  安装步骤：

1.   对中固定：将泵的法兰安装面对准驱动端安装座，严格保证泵轴与驱动轴的同轴度符合要求，严禁强行敲打花键轴强行对位，同轴度偏差会导致泵轴偏磨，短时间内就会损坏。对齐后拧紧固定螺栓，保证安装牢固。

2.   管路连接（核心要点）：

• 共用吸油口接吸油管：吸油管管径要足够大，管路尽量短直，保证吸油通畅，吸油口必须始终低于油箱最低油位。

• 两个出油口分别对应连接：大泵出油接主液压回路，小泵出油接辅助回路，严禁接错。

• 泄油管必须单独接回油箱：泵体的泄油口要单独、通畅地接回油箱，严禁与回油管合并，严禁堵塞，泄油管出口要高于油箱液面。否则泵壳内部压力会持续升高，冲坏轴封导致严重漏油。

3.   排气充油：加满油箱油位后，稍微松开出油口接头，点动电机驱动泵旋转，直到出油口排出的油液没有气泡，再拧紧接头完成排气。

• 启动与运行：首次启动先在空载状态点动电机2-3次，确认旋转方向正确、没有异常异响后，再连续空载运行几分钟，之后逐步加载，将系统压力调整到规定值即可投入正常作业。

 六、重要注意事项（安全与维护）

  操作安全红线（严禁行为）：

1.   严禁缺油吸空运行：油箱油位不足、吸油滤清器堵塞会导致泵吸入空气，产生气蚀，可在短时间内打坏齿轮和泵腔，运行中必须保证油位正常、吸油通畅。

2.   严禁超压超速运行：工作压力、输入转速严禁超过产品额定值，超压超速会加速齿轮磨损，直接导致泵报废。

3.   严禁反向旋转：旋转方向接反会导致泵无法正常吸油，干磨损坏，安装后必须核对转向确认。

4.   严禁带杂质运行：安装时所有管路、接口必须彻底清洁，液压油必须经过过滤，任何细小杂质都会磨坏齿轮端面，是齿轮泵失效的首要原因。

  日常维护与保养：

1.   每班点检：每班检查泵体有没有异常漏油、有没有异常噪音振动，观察系统压力是否稳定，压力异常下降及时排查原因。

2.   定期换油换芯：严格按照维护周期更换液压油和吸油、回油滤清器，油液污染是齿轮泵磨损的主要原因。

3.   关注泄油流量：如果发现泄油流量明显增大，说明泵内部齿轮、轴套已经磨损超标，提前安排更换，避免突发故障停机。

4.   长期存放要防锈：长期停机存放时，泵腔内要灌满防锈油，密封进出口，放置在干燥清洁环境。

 七、常见故障简易判断

1.  泵运转但两路都不出油、压力上不去：

• 可能原因：旋转方向接反；吸油管路漏气吸空；油箱油位过低；内部齿轮严重磨损。

• 处理：核对转向，拧紧吸油接头补加液压油；内部磨损则更换泵总成。

2.  一路压力正常，另一路压力上不去、流量不足：

• 可能原因：对应排量的泵内部磨损，内泄漏过大。

• 处理：维修或更换整个双联齿轮泵。

3.  泵运转噪音大、振动剧烈：

可能原因：吸油进空气；安装同轴度偏差超标；内部齿轮磨损打齿。

• 处理：排查吸油管路排空气；重新对中安装；内部损坏则更换。

4.  泵轴端漏油严重：

• 可能原因：泄油管堵塞，泵壳内压力过高冲坏轴封；轴封老化磨损。

• 处理：疏通清理泄油管，更换轴封；如果更换轴封后仍漏油，说明泵内部磨损超标，需要更换泵。

     总结：GP3F-0427R01F+GP1R-0041RF双联齿轮泵是采煤机液压系统的动力核心，安装保证同轴度、保持液压油清洁、疏通泄油管路、定期检查状态，就能保障其长期稳定运行，大幅减少非计划故障停机，为采煤机连续作业提供可靠动力支撑。
