一、 产品概述

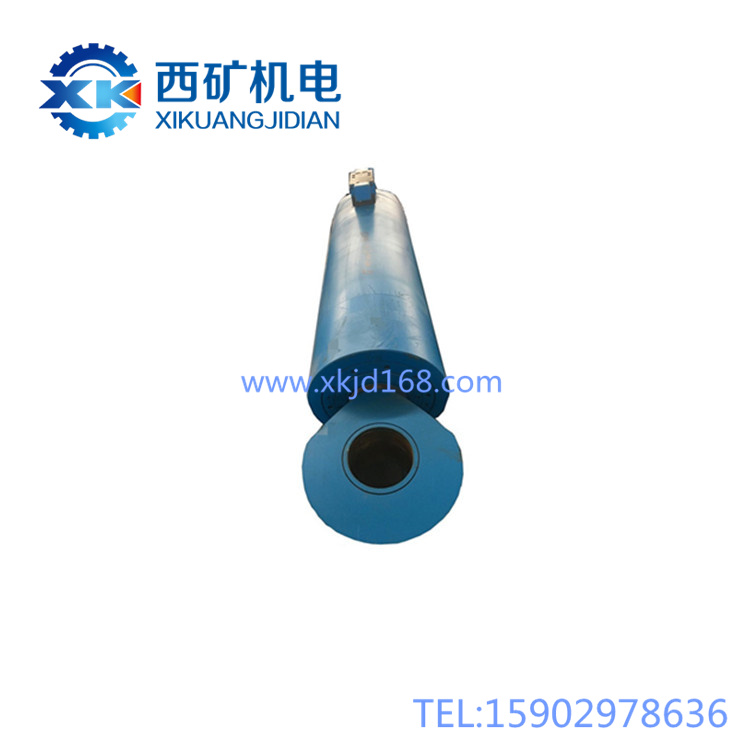

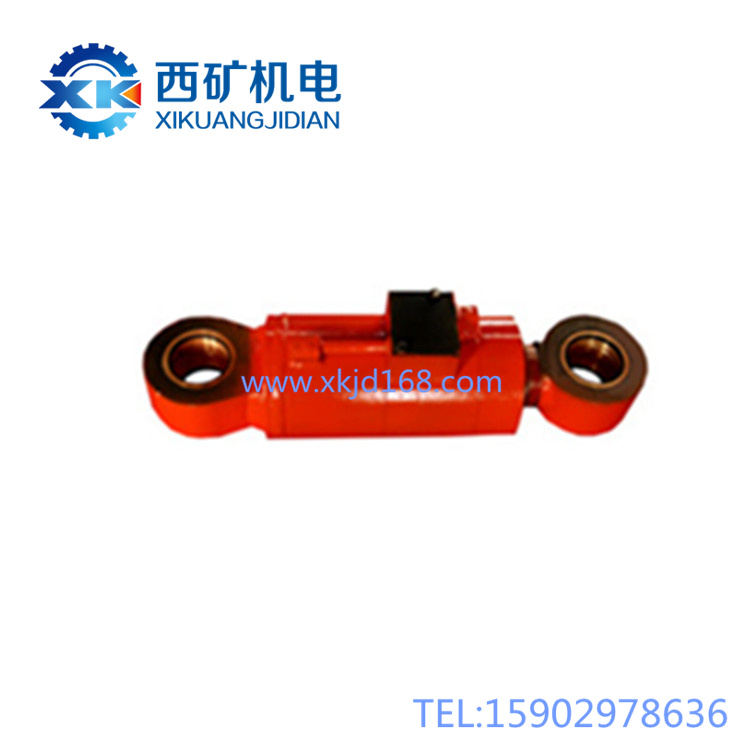

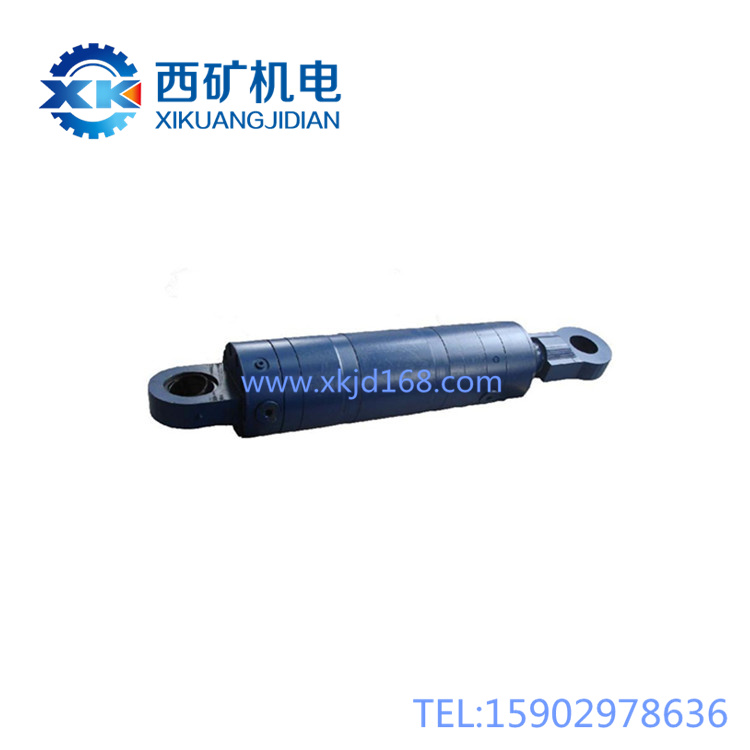

  N9709A调高油缸是采煤机上将液压能转化为强大机械力的核心执行机构，是驱动摇臂（滚筒）实现升降动作的 “液压肌肉” 或 “机械手臂的关节”。它接受来自调高阀组的压力油，通过活塞杆的精确伸缩，直接推动摇臂绕其铰点旋转，从而精确控制截割滚筒的高度，以适应煤层起伏变化，是保证采煤机作业效率和巷道成型质量的关键动力部件。

 二、 核心特点

1. 超大负载能力：采用高强度合金缸筒和活塞杆，结构坚固，能够承受采煤机截割时产生的巨大交变负载和冲击载荷。

2. 优异的密封性能：采用多道组合密封系统（如斯特封、格莱圈、防尘圈），确保在极高工作压力下无内泄和外漏，长期保持稳定的输出力。

3. 极强的抗污染与耐磨性：活塞杆表面通常经过镀硬铬并精密抛光，具有极高的硬度、光洁度和耐腐蚀性，能有效抵抗煤尘、岩粉的磨蚀及井下潮湿环境的腐蚀。

4. 优化的缓冲设计：在行程末端（伸出和缩回终点）设有缓冲结构，当活塞即将到达终点时，能平滑地降低速度，减少机械冲击和振动，保护油缸及设备结构。

5. 可靠的安装与连接：两端采用高强度关节轴承或耳环连接，允许一定的摆动角度，以适应采煤机工作过程中的结构变形和振动。

 三、 工作原理简述

  油缸的工作是一个将液压油的压力转化为直线推/拉力的过程，其核心在于 “压力差驱动活塞”：

1. 伸出（升起摇臂）：

  压力油从有杆腔油口进入油缸活塞杆一侧（后端）。同时，无杆腔油口接通回油路。油压作用于活塞后端有效面积，产生强大的推力，克服负载（摇臂及滚筒重力、截割阻力），推动活塞杆向外伸出，从而顶起摇臂。

2. 缩回（降下摇臂）：

  压力油从无杆腔油口进入油缸活塞杆对侧（前端）。同时，有杆腔油口接通回油路。油压作用于活塞前端更大的有效面积（因为无杆腔面积更大），产生拉力，将活塞杆拉回，摇臂下降。

3.锁定与停止：

  当油口供油被切断，并依靠液压系统中的平衡阀（液压锁），将油液封闭在油缸两腔内，活塞杆即可被牢固地锁定在任意位置，防止摇臂因自重下滑。

 四、 主要功能与应用

• 核心功能：为采煤机左右摇臂的升降提供直线往复动力。

• 直接作用：通过其精确的伸缩控制，实现滚筒采高调节、卧底量调整以及适应底板起伏。

• 承载关键：在截割过程中，持续承受来自煤壁的剧烈冲击和振动。

五、 使用与操作注意事项

  日常操作规范：

1. 避免极限冲击：操作摇臂升降时，应避免使油缸活塞杆在伸出或缩回到底的极限位置时产生剧烈冲击。在接近顶板或底板时，应提前减速，利用缓冲功能平稳停止。

2. 严禁超行程使用：绝对禁止利用机械挡块或其他方式强行迫使油缸超出其设计行程工作，这会导致内部缓冲装置、活塞或端盖的严重损坏。

3. 注意同步性：对于需要双油缸同步动作的机构，若出现明显不同步现象，应立即停机检查，而非强行操作，以免造成结构变形或油缸损坏。

4. 观察运行状态：运行中注意倾听有无异常声响（如敲击声），观察动作是否平稳、有无卡滞或爬行现象。

  安装与维护作业安全：

1. 安全支撑：在检修或更换油缸时，必须先将摇臂降至底板或用专用支撑架/枕木将其稳固支撑，并确认液压系统已完全卸压。严禁在油缸仅靠液压锁支撑的情况下进行其连接部件的拆卸作业。

2. 保护活塞杆：

  拆卸、安装或运输时，必须对裸露的活塞杆表面提供专门保护（如使用护套），防止磕碰、划伤。任何微小的划痕都可能损坏密封件，导致泄漏。严禁在活塞杆上焊接或作为电焊地线搭接点。

3. 正确拆装：

  拆卸油管前，务必对管路接头进行清洁，防止污染物进入系统。

  安装时，确保油缸铰接销轴润滑良好，转动灵活，不对油缸产生径向的“别劲”力。

  紧固连接螺栓时，使用扭矩扳手按规定的顺序和力矩拧紧。

 六、 维护与保养要点

1. 日常检查（每班/每日）：

• 泄漏检查：仔细检查油缸两端铰接处、活塞杆伸出端（导向套部位）有无油液渗漏或滴漏。活塞杆上应仅有一层极薄的油膜用于润滑，不应有油流下。

• 外观与清洁：检查活塞杆表面是否有划伤、腐蚀或明显的磨损痕迹。及时清除活塞杆上附着的煤泥、岩粉，防止其被拉入密封圈内。

• 结构检查：检查安装螺栓、U型卡、销轴等固定件有无松动、裂纹。

2. 定期维护：

• 紧固检查：定期（如每周或每月）重新按力矩要求紧固所有安装连接件。

• 润滑：按规定周期对油缸两端的关节轴承或耳环销轴加注润滑脂，保证其转动灵活。

• 性能测试：在定期检修时，测试油缸在全行程内动作是否平稳、有力，停止后是否有缓慢下沉（内泄）现象。

3.关键预防措施：

• 保持液压油清洁：油液污染是油缸内泄和密封磨损的主要原因。严格执行液压油的过滤和更换周期。

• 保证系统完好：确保与油缸配套的平衡阀（液压锁）、安全溢流阀工作正常，它们是保护油缸免受异常高压冲击和负载失控的关键。

七、 常见故障与简易判断

1. 动作缓慢或无力：

• 可能原因：液压系统主压力不足；油缸内部活塞密封件磨损导致内泄（高压腔油液窜入低压腔）；调高阀组故障。

• 简易判断：将可疑油缸升至某一位置并停止，关闭发动机或卸荷主泵。观察活塞杆是否在负载下缓慢回缩。若明显下沉，则极有可能为油缸内泄或平衡阀故障。

2. 活塞杆自动缓慢下沉（锁不住）：

• 首要怀疑：平衡阀（液压锁）失效或油缸活塞密封严重损坏导致内泄。

• 处理：需由专业维修人员通过压力测试或交换阀组管路来具体判断故障点。

3.活塞杆伸出时抖动或“爬行”：

• 可能原因：油缸内进入空气；活塞杆轻微弯曲；导向套磨损不均；供油压力不稳定。

• 处理：首先进行系统排气；检查活塞杆直线度；检查导向套磨损情况。

4.活塞杆表面拉伤或密封处严重外漏：

• 可能原因：活塞杆被硬物划伤；防尘圈失效导致杂质进入，损坏主密封；密封件老化。

• 处理：轻度划伤可尝试用油石修复。严重拉伤或密封失效需立即更换油缸总成或进行工厂级维修（更换活塞杆、导向套及全套密封）。

5.油缸异常声响：

• 可能原因：内部缓冲装置损坏；紧固件松动导致运行时撞击；缺油干摩擦。

• 处理：停机检查紧固件；检查润滑；异响持续则需拆检。

  总结： N9709A调高油缸是采煤机力量输出的终端，其可靠性直接关乎生产安全与效率。精心操作以防冲击、日常勤检严防泄漏、保持油洁与杆洁、锁紧功能常验证，是延长其使用寿命的黄金法则。一旦发现性能下降或泄漏迹象，应及时诊断处理，避免小问题发展成大故障。操作与维护人员应像对待精密仪器一样对待它，通过“听其声、观其行、查其漏”，确保其始终处于最佳工作状态。
