一、 产品概述

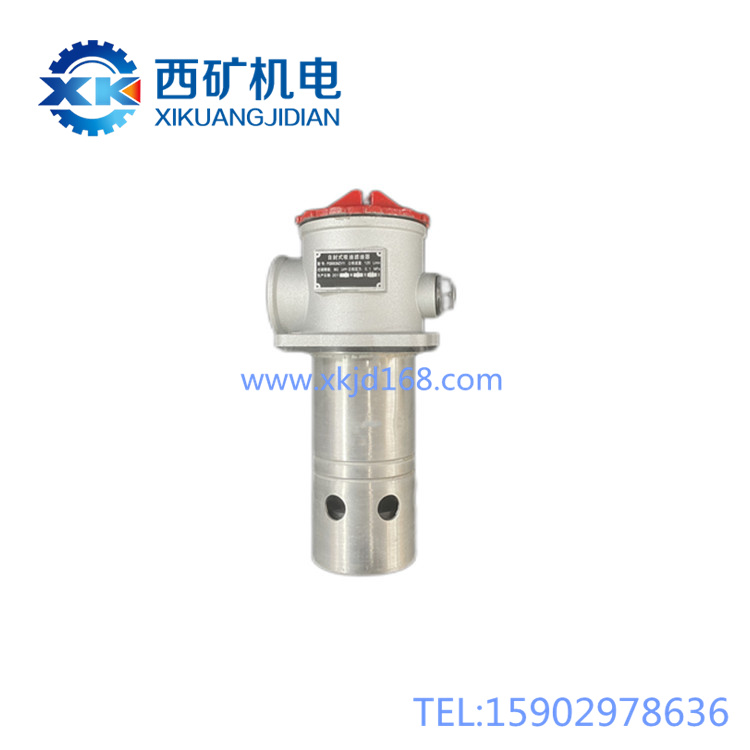

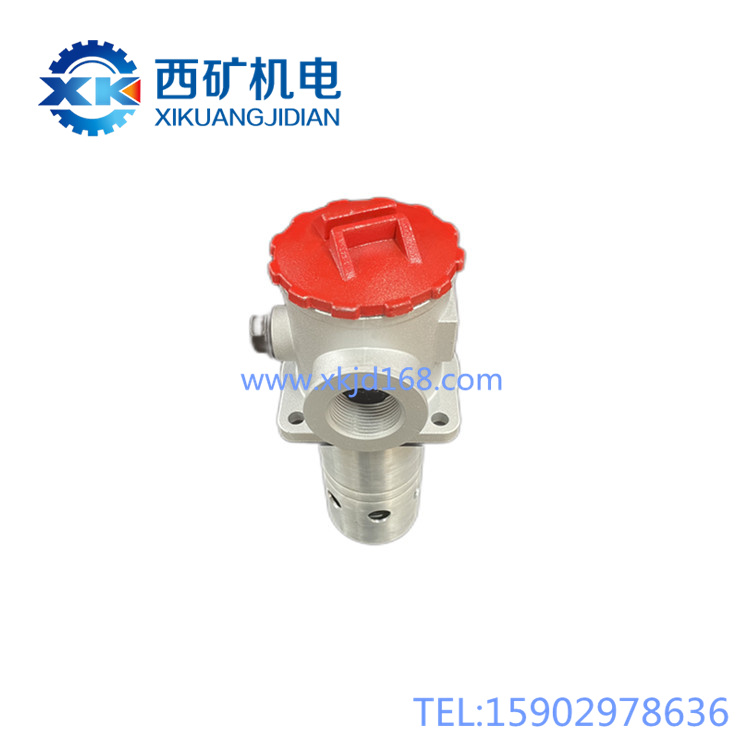

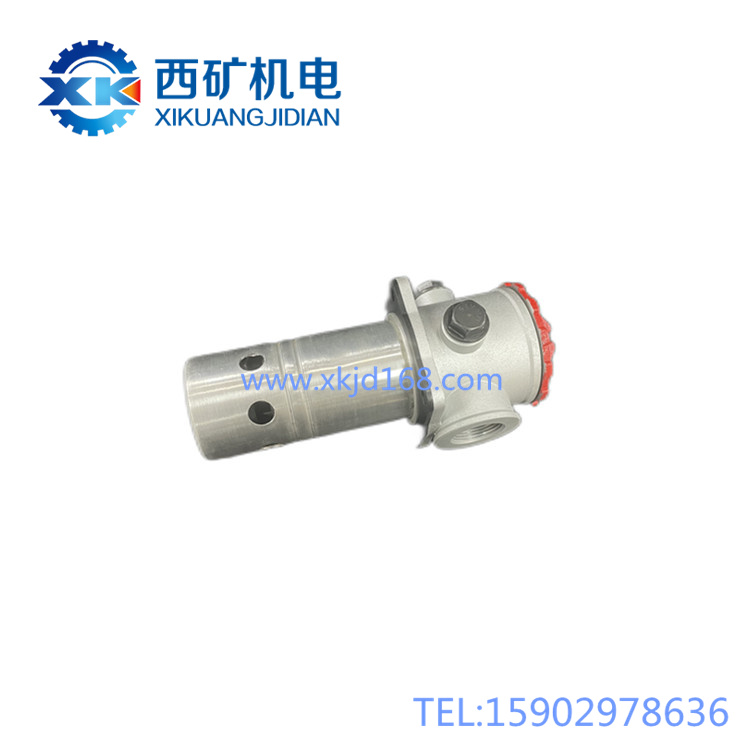

   PSB250-MZ-V1-2A(80μ)自封式吸油滤油器，是采煤机液压系统中关键的 “血液净化入口卫士”。它安装在液压油箱内部，连接在液压泵的吸油管路上。其主要使命是在油液被液压泵吸入之前，过滤掉其中的固体颗粒污染物（如金属磨屑、灰尘、密封件碎片等），确保供给泵和整个系统的是清洁的油液。其独特的“自封式”设计，使得在更换滤芯时，能自动封闭油路，有效防止油箱内的液压油大量泄漏，简化了维护工作，保持了工作环境的清洁。

 二、 核心特点

1. 自封式阀芯设计：滤油器核心创新。当滤芯被取出更换时，内部的自封阀会在弹簧作用下自动关闭，将油箱与外部隔绝，防止油液外流。安装新滤芯时，阀芯被顶开，油路自动连通。

2. 高效深层过滤：采用高性能滤材（如玻璃纤维或金属网），过滤精度为80微米（μm），能有效捕获对液压泵危害最大的较大颗粒杂质，保护泵免受异常磨损。

3. 目视堵塞报警（部分型号具备）：顶部通常装有污染堵塞发讯器（机械目视指示或电气触点）。当滤芯逐渐堵塞，流通阻力增大到设定值时，指示器会弹出（或电气触点动作），提醒操作人员及时更换滤芯，避免泵吸空。

4. 大流量低阻力：额定通流量大，初始压力损失小，确保液压泵吸油充分，避免产生气蚀。

5. 坚固耐用的结构：外壳和内部构件设计能承受液压系统的振动和油液冲击，适用于采煤机恶劣的工况。

 三、 工作原理与结构简述

  您可以将它理解为一个安装在油箱里的 “带关断功能的精密滤网”：

1. 正常工作状态：

• 液压泵工作时产生吸力，油箱中的油液从滤油器外壳的侧面或底部进油口进入。

• 油液被迫穿过筒状滤芯，杂质被阻挡在滤纸外侧。

• 清洁的油液从滤芯内部向上流动，经过顶部的自封阀（此时被顶开），从中间出油口被泵吸走。

2.自封状态（更换滤芯时）：

• 当拧开滤油器顶盖，准备取出旧滤芯时，滤芯和连接杆随之上升。

• 与滤芯连接的自封阀阀芯在底部弹簧的作用下自动向上复位，紧密贴合阀座，瞬间切断油箱与外部之间的油路。

• 此时，只有滤筒内残留的少量油液会流出，油箱内绝大部分油液被封存。

3.堵塞报警原理：

• 随着滤芯表面杂质积聚，油液通过滤芯的阻力（压差）逐渐增大。

• 当压差达到预设值（例如0.05-0.1MPa），会推动堵塞发讯器内部的活塞或弹簧机构动作，使外部的红色指示杆弹出（目视型），或触发微动开关发出电信号（电气型），提示“滤芯已堵，需要更换”。

 四、 主要功能

• 核心过滤：保护液压泵及系统中精密阀件，防止颗粒磨损，延长整个液压系统寿命。

• 防止吸空：通过堵塞报警，预防因滤芯完全堵塞导致泵吸油不足而产生气蚀损坏。

• 清洁维护：“自封”功能极大简化了滤芯更换流程，减少油液浪费和环境污染。

• 状态监控：提供直观的堵塞指示，实现预防性维护。

 五、 使用与操作说明

  安装（首次或更换滤油器总成时）：

1. 准备工作：确保设备完全停机，液压系统卸压。清洁安装口周围区域。

2. 检查与清洁：检查新滤油器的型号、过滤精度是否符合要求。用清洁的液压油冲洗一下滤油器内部（主要是滤芯）。

3. 安装：将滤油器总成（带滤芯）垂直插入油箱安装法兰中，用手拧紧连接螺纹，最后使用工具按推荐力矩紧固，确保密封可靠。切勿过度拧紧。

4. 连接报警线（如果配备电气发讯器）：将堵塞报警的电信号线正确连接到控制系统的监控输入端。

  滤芯更换流程（日常维护）：

1. 停机与确认：停止采煤机运行，确保液压系统处于无压状态。

2. 清洁顶盖：用抹布清洁滤油器顶盖及周围，防止灰尘落入。

3. 准备接油工具：在滤油器下方放置适当的容器，承接可能流出的少量油液。

4. 打开顶盖：缓慢旋开顶盖。在旋开过程中，自封阀会自动关闭。

5. 取出旧滤芯：提出旧滤芯，注意避免将附着的杂质掉入油箱内。检查旧滤芯上的污染物类型（金属屑、橡胶屑等），可辅助判断系统磨损部位。

6. 清洁滤壳内部：用不起毛的布擦拭滤油器外壳内壁。

7. 安装新滤芯：

• 在新滤芯的密封圈上涂抹一层干净的液压油。

• 将新滤芯垂直放入，确保其底部正确坐落在支撑座上。

• 向下按压滤芯，直到感觉到明显的“咔哒”声或到位感，此动作将顶开自封阀阀芯。

8. 复原：安装并拧紧顶盖（同样，避免过紧）。

9. 复位报警指示：对于机械目视型，按下弹出的红色指示杆使其复位。对于电气型，更换后报警信号会自动或手动复位。

10. 检查：启动设备，低速运行几分钟，检查滤油器连接处有无泄漏，观察压力是否正常。

 六、 重要注意事项（安全与维护）

  安全与操作红线：

1. 严禁无滤芯运行：任何时候都不能在未安装滤芯的情况下启动液压泵。这等同于让泵直接“喝”未过滤的油液，会迅速导致泵损坏。

2. 严禁带压操作：更换滤芯前，必须确认系统已完全卸压。可先松开顶盖一圈，观察是否有油液喷出或嘶嘶声，若有则说明系统仍有压力，应立即拧紧并查找原因。

3. 严禁使用不合格滤芯：必须使用原厂指定或同等及以上质量、相同精度和尺寸的滤芯。劣质滤芯可能过滤效果差、易破损，导致杂质进入系统。

4. 注意自封功能的有效性：向下按压新滤芯至完全到位是确保自封阀被正确顶开、油路畅通的关键步骤。如果未到位，泵会吸不到油。

  维护与保养要点：

1. 定期检查与更换：遵循设备保养手册规定的周期更换滤芯。不要仅凭感觉，堵塞指示器弹出是明确的更换信号。在恶劣环境下，应缩短更换周期。

2. 保持清洁：维护过程中，保持手、工具和工作区域的清洁，严防污染物从敞开口进入油箱。

3. 密封件更换：每次更换滤芯时，应检查并更换顶盖和滤芯自带的密封圈，确保密封可靠，防止空气被吸入系统。

4. 油品管理：滤油器只过滤固体颗粒，无法去除水分和化学污染物。应定期检测液压油品质，并按期更换全部液压油。

 七、 常见问题简易判断指南

1.泵噪音大、吸油不畅或系统压力不稳：

• 首要怀疑：滤芯严重堵塞。立即检查滤油器堵塞指示器是否弹出。

• 处理：停机更换滤芯。

2.更换滤芯后，泵仍有异响或不上油：

• 可能原因：新滤芯安装时未按压到位，自封阀未打开；更换过程中有大量空气进入吸油管路。

• 处理：重新打开顶盖，确认滤芯安装到位；检查吸油管路各接头是否紧固；系统可能需要进行排气操作。

3.滤油器与油箱连接处漏油：

• 可能原因：安装螺纹未拧紧或密封圈损坏；外壳有裂纹。

• 处理：按规定力矩紧固；更换密封圈或损坏的滤油器总成。

4.堵塞指示器一直未弹出，但设备运行已超周期：

• 可能原因：指示器机械卡滞失效；滤芯可能意外破损，失去过滤能力。

• 处理：按计划周期更换滤芯，并检查旧滤芯是否完整。如有破损，需排查系统污染源并彻底清洗系统。

  总结： PSB250-MZ-V1-2A自封式吸油滤油器是守护采煤机液压系统“第一道防线”的无声卫士。定期更换、正确安装（确保自封阀打开）、使用正品滤芯、关注堵塞报警是保障其有效工作的四大关键。忽视滤油器的维护，是对液压泵和整个系统最直接的伤害。所有操作请务必遵守设备安全规程。
