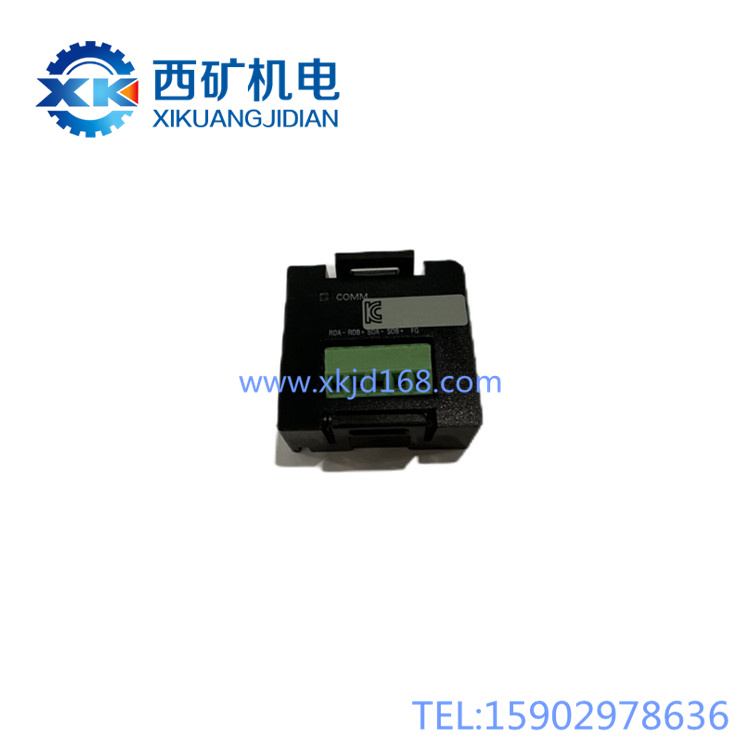

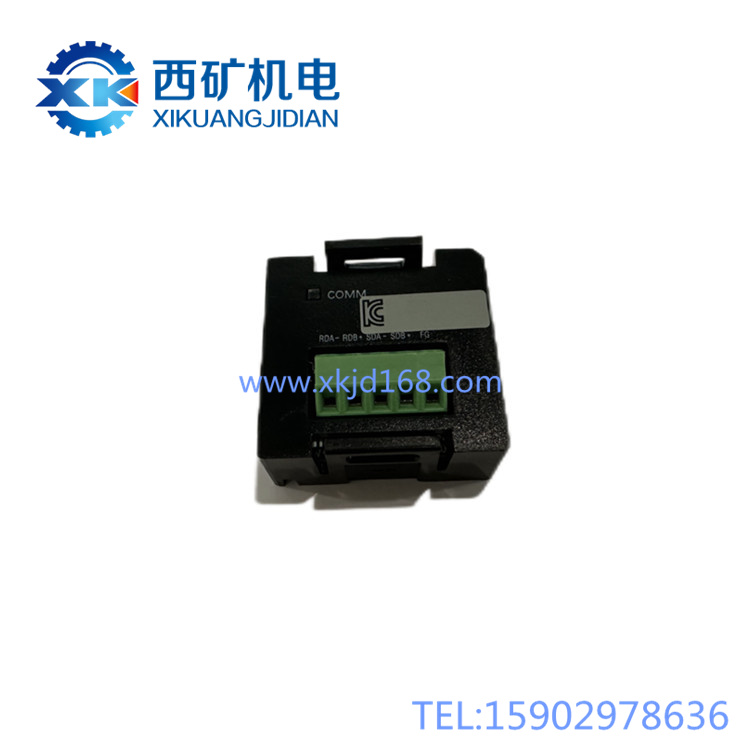

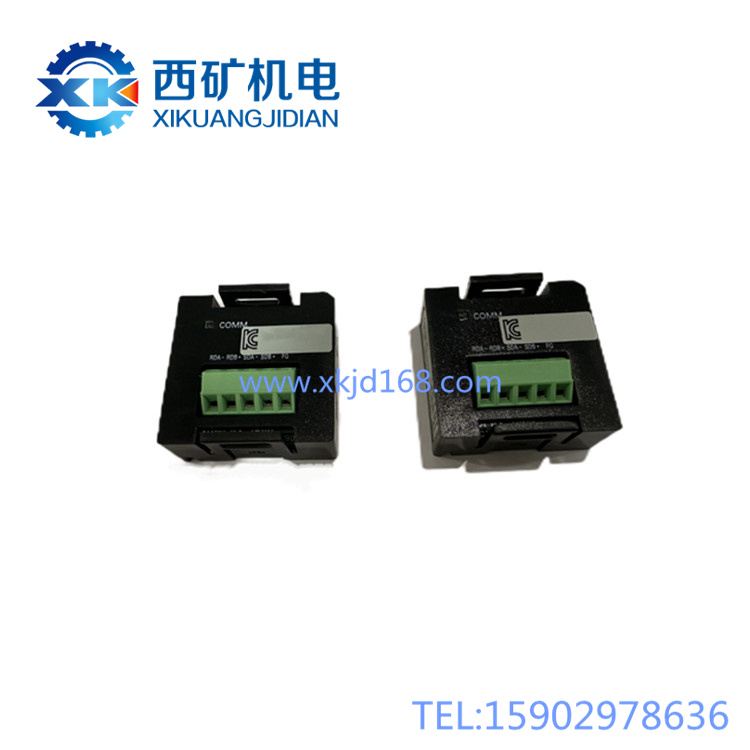

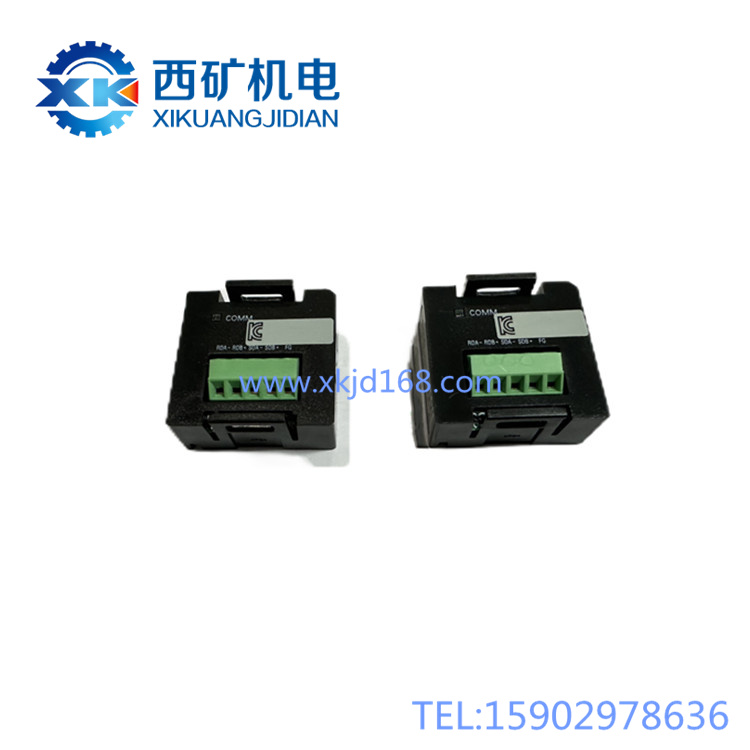

一、 产品概述

          PWJ-C422/485通讯模块是采煤机控制系统中的专用 “数据收发站” 与 “信号翻译器”。它的核心任务是为主控制器（如PLC）与其他外围智能设备之间，建立一条稳定、可靠的长距离数字通信链路。无论是RS-422还是RS-485，都是工业领域广泛使用的串行通信标准，以其抗干扰能力强、传输距离远、可连接多个设备而著称。本模块将PLC内部复杂的信号，转换成符合这些标准的信号进行发送和接收，实现采煤机上分散的传感器、仪表、显示单元等与“大脑”之间的双向信息传递。

 二、 核心特点

1.  通信标准兼备：通常兼容RS-422（全双工，抗干扰更强）与RS-485（半双工，可多点组网）两种模式，适应不同设备的接口要求，通用性强。

2.  强大的抗干扰能力：采用差分信号传输（用两根线间的电压差表示信号），能有效抑制共模干扰，特别适合井下存在变频器、大电机等强电磁干扰的复杂环境。

3.  远距离可靠传输：相比普通信号线，能在数百米甚至更长的距离上稳定传输数据，满足采煤机机身长、设备分散的布线需求。

4.  多设备组网（RS-485模式）：通过一条总线（A/B两线）即可挂接多个具备485接口的设备，简化布线，方便系统扩展。

5.  电气隔离保护：模块内部通常对通讯线路与内部电路进行电气隔离，防止地线环流或高压窜入损坏昂贵的PLC或其他设备。

6.  状态指示清晰：设有电源（PWR）、发送（TXD）和接收（RXD）指示灯，便于实时监视数据流状态，快速定位故障。

 三、 工作原理简述

  您可以将其理解为一个负责“发送电报”和“接收电报”的专业工作站：

1.  发送过程（PLC -> 外部设备）：

        PLC产生需要发送的数字指令（如“查询1号传感器温度”）。

  模块将PLC的TTL电平信号“翻译”成RS-422/485标准的差分信号。

  差分信号通过一对双绞线（如A+、A-）稳定地发送出去，即使线路上有干扰，两根线上的干扰也相近，接收端通过比较差值可以滤除。

2.  接收过程（外部设备 -> PLC）：

  外部设备（如传感器）回复的差分信号数据通过线路传回模块。

  模块将接收到的差分信号“反向翻译”成PLC能识别的TTL电平信号。

  模块将信号送给PLC处理。

3.  总线管理（RS-485）：在RS-485网络中，模块还负责协调总线上的通信时序，确保同一时间只有一个设备在“发言”，避免数据碰撞。

 四、 主要连接对象（典型用途）

  远程I/O站：连接位于采煤机机身不同位置的远程输入/输出模块，扩展控制点的距离。

  智能传感器与仪表：连接具有RS-485接口的油温、油位、压力、流量等传感器，实现数据集中采集。

  辅助控制系统：与泵站、破碎机等子系统的控制器进行数据交换。

  人机界面（HMI）：作为连接PLC与复杂显示屏的一种通信方式（部分屏支持485接口）。

  数据记录仪或网关：将运行数据传送到外部存储设备或上级监控网络。

 五、 使用与操作说明

  安装前检查：

1.  安全第一：确保设备总电源已完全断开并闭锁。

2.  型号确认：核对模块型号，确认其支持的通信协议（422或485）与您要连接的设备匹配。

3.  配件检查：检查模块本身、安装导轨（如有）及接线端子是否完好。

  安装与接线（关键步骤）：

1.  模块固定：将模块稳固地卡入控制柜内的标准DIN导轨，或使用螺钉固定。

2.  电源连接：接入其所需的直流工作电源（通常为24VDC），注意极性。

3.  通信线连接：这是保证通信稳定的核心。

  分清接口：找到模块上标有“A(+)/B(-)”或“D+/D-” “T+/T-” “R+/R-”等标识的端子。

  使用双绞线：必须使用屏蔽双绞线作为通信电缆。双绞可以抵消干扰，屏蔽层用于进一步抗干扰。

  正确配对：严格按照“A对A， B对B”或“+对+， -对-”的原则连接总线上的所有设备。接反将导致通信失败。

  屏蔽层接地：电缆的屏蔽层应在控制柜侧单端可靠接地，另一端悬空（不接），避免形成地环路。

  终端电阻：在RS-485总线的最远端两个设备上，通常需要连接一个120欧姆的终端电阻，以消除信号反射。请根据模块手册或系统图确认是否需要及如何设置。

  上电与调试：

1.  确认所有接线无误后，恢复系统供电。

2.  观察指示灯：

       PWR（电源）灯常亮表示供电正常。

      TXD（发送）灯在PLC向外发送数据时应闪烁。

      RXD（接收）灯在模块收到外部数据时应闪烁。

  正常运行时，TXD和RXD灯会交替或有规律地闪烁。

3.  系统配置：在PLC编程软件或相关设备中，需正确设置与此模块通信的波特率（如9600， 19200）、数据位、停止位、校验位等参数，必须与总线上所有从设备保持一致。

4.  进行通信测试，观察PLC是否能正常读取到外部设备数据，或外部设备是否能响应指令。

 六、 重要注意事项（安全与维护）

  安装与布线红线：

1.  严禁与动力线同槽：通信线（双绞屏蔽线）必须单独走线槽，绝对禁止与动力电缆（如电机线、变频器输出线）敷设在同一线管或线槽内，平行间距应大于30厘米。

2.  严禁随意更改接线：A/B线对应关系一旦确定，整个网络中所有设备必须统一，不得中途调换。

3.  严禁带电插拔：插拔通信接头或进行接线操作前，务必断电，否则极易烧毁通讯端口。

4.  终端电阻匹配：对于长距离或多设备网络，必须正确处理终端电阻。未接会导致通信不稳定，多接或短路会导致通信完全失败。

  运行与维护要点：

1.  定期检查连接：振动可能导致接头松动。应定期（如每月）检查通信端子是否紧固，接头是否氧化。

2.  监测指示灯状态：将指示灯状态作为日常点检项目。常亮不闪或完全不亮都提示可能存在故障。

3.  保持环境清洁：定期用干燥空气清除模块及端口灰尘，防止因潮湿积尘引起短路或接触不良。

4.  防静电与防浪涌：在雷击风险区或电网波动大时，应考虑在通信线路两端增加防雷或浪涌保护器。

5.  参数备份：记录下通信波特率等关键设置参数，以备更换模块时使用。

 七、 常见故障简易判断指南

1.  PWR灯不亮：

  故障：电源问题。

  排查：检查24V电源及接线。

2.  PWR灯亮，但TXD/RXD灯均不闪烁：

  故障：通信完全中断。

  排查：（1）检查PLC程序是否启用该通信端口及参数设置；（2) 检查A/B线是否接反、断路或短路；（3) 检查终端电阻配置；（4) 断开所有从设备，逐个连接以排查故障节点。

3. 只有TXD灯闪，RXD灯不闪（或反之）：

  故障：单向通信故障。

  排查：若TXD闪RXD不闪，可能是模块能发不能收，检查接收线路及对端设备发送是否正常。反之亦然。

4.  指示灯闪烁正常，但数据错误或时通时断：

  故障：通信不稳定。

  排查：（1） 首要怀疑干扰：检查通信线是否远离干扰源，屏蔽层是否单端接地良好；（2) 通信波特率设置过高，适当降低；（3) 总线上的某个设备损坏，发出异常信号，可分段隔离排查。

5. 更换模块后通信不通：

  故障：新模块未配置。

  排查：检查新模块的波特率等拨码开关（如有）设置是否与原系统一致。

  总结： PWJ-C422/485通讯模块是构建采煤机可靠数据网络的基石。正确的接线（使用双绞屏蔽线、A/B对应）、规范的布线（远离动力线）、合理的网络配置（终端电阻、波特率）以及定期的连接检查是保障其长期稳定运行的关键。处理通信故障时，应秉承“先硬件（线缆、连接、电源）后软件（参数设置）”的原则进行系统性排查。
