一、产品概述

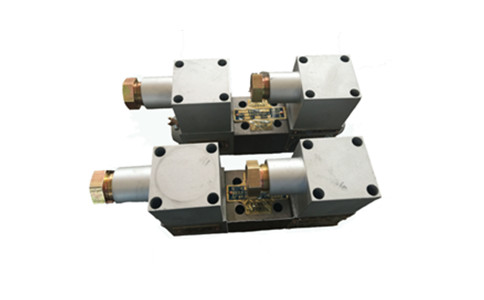

  调高电磁阀34GDEY-H6B-T是采煤机液压调高系统的“核心指挥官”，相当于采煤机摇臂升降的“电子开关”。它安装在采煤机液压阀组上，主要作用是根据PLC控制器发出的电信号，精确控制液压油的流动方向，从而驱动调高油缸伸缩，实现采煤机左右摇臂的上升和下降。可以把它理解为家里的“冷热混水龙头”——只不过它控制的是高压液压油。当司机按下“升”按钮时，PLC给电磁阀一个电信号，阀芯移动，高压油进入油缸一端，推动摇臂抬起；按下“降”按钮，阀芯反向移动，高压油进入油缸另一端，摇臂落下；什么都不按时，阀芯停在中间位置，油路锁死，摇臂稳稳保持当前高度。该型号电磁阀为三位四通结构，“34”代表三个工作位置、四个主油口，“GDEY”表示它为隔爆型电磁铁驱动、弹簧复位，“H6B-T”则为具体通径及安装接口形式。本产品采用高强度铸铁阀体，阀芯经精密研磨，密封性好、动作灵敏，配备隔爆电磁铁，完全适应采煤机井下液压系统高压、多尘、振动频繁的恶劣工况。

  二、核心特点

1.  三位四通结构，升降锁一阀搞定：阀芯具有“上升、下降、锁止”三个工作位置，四个主油口分别连接进油、回油和油缸的上下腔。一个阀就能完成摇臂的升、降、停全套动作，集成度高，油路简洁。

2.  弹簧自动复位，失电自动锁止：电磁铁得电时，电磁力推动阀芯移动到工作位；电磁铁失电时，阀芯在两侧弹簧力作用下自动回到中位。中位状态下，通往油缸两侧的油口封闭，摇臂高度被牢牢锁定，即使意外断电也不会发生摇臂自行滑落的事故。

3.  隔爆型电磁铁，安全可靠：电磁铁线圈按照矿用隔爆标准制造，外壳能承受内部爆炸压力而不传爆，杜绝了电火花引燃外部瓦斯煤尘的可能。线圈温升低，连续通电工作时不易烧毁。

4.  精密研磨阀芯，动作灵敏不卡滞：阀芯与阀体孔采用精密配研工艺，配合间隙极小，既保证了良好的密封性，又确保阀芯移动灵活。即使在油液含有微量杂质的情况下，也能保持可靠的换向动作。

5.  标准安装接口，互换性强：安装底面和油口尺寸遵循行业标准，可直接替换同型号阀件，无需改动阀块。接线采用电缆引入装置，连接牢固可靠。

  三、工作原理简述

      34GDEY-H6B-T电磁阀的型号已经透露了它的工作原理：

• 34：3个工作位置，4个主油口。四个油口分别是P（进油口，接高压油）、T（回油口，接油箱）、A（接油缸无杆腔，控制摇臂升）、B（接油缸有杆腔，控制摇臂降）。GDEY：隔爆型电磁铁驱动，弹簧复位。

  工作逻辑：

• 不按按钮（中位）：两侧电磁铁都不得电，阀芯在弹簧力作用下居于中间位置。此时P口封闭或少量卸荷，A、B两口锁死，油缸不能移动，摇臂保持当前高度。

• 按“升”按钮：左侧电磁铁得电，电磁力吸合衔铁，推动阀芯向右移动。此时P口与A口接通，高压油进入油缸无杆腔；B口与T口接通，油缸有杆腔的油排回油箱。活塞杆伸出，摇臂上升。

• 按“降”按钮：右侧电磁铁得电，阀芯向左移动。此时P口与B口接通，高压油进入有杆腔；A口与T口接通，无杆腔排油。活塞杆缩回，摇臂下降。

• 松开按钮：电磁铁失电，阀芯在弹簧力作用下自动弹回中位，油路重新锁死，摇臂立即停止运动。

  四、主要功能

• 方向控制：控制液压油流向油缸无杆腔或有杆腔，实现采煤机摇臂的上升与下降。

• 位置保持：在中位时锁死油缸两腔油路，使摇臂稳定保持在所需高度，防止因自重下滑。

• 紧急锁止：当系统断电或电磁阀故障时，阀芯自动复位到中位，切断油路，起到断电自动保位作用。

• 配合PLC逻辑：接收PLC输出的开关量信号，实现电控按钮精确控制液压动作。

  五、安装与使用说明

  安装/更换前准备：

1.  安全措施：更换电磁阀必须在采煤机停机、液压系统完全卸压（压力表归零）并断电闭锁后进行。液压系统残压可能造成高压油喷射伤人，务必确认卸压完成。

2.  清洁环境：拆装阀件前，必须将阀块表面及管路接头周围的煤尘、油污彻底清理干净。液压系统对清洁度要求极高，一粒煤粉进入阀体都可能造成阀芯卡滞。

3.  核对型号：确认新阀铭牌型号为34GDEY-H6B-T，检查电压等级（如DC24V）是否与电控系统匹配。检查阀体有无磕碰、螺纹有无损伤、电磁铁接线盒是否完好。

4.  准备密封件：阀体与安装阀块之间的接口通常使用O型圈密封，拆卸后O型圈必须全部换新，不可重复使用旧的密封件。

  安装步骤：

1.  清洁密封面：用干净布擦拭阀块安装面和阀体底面，确保无任何颗粒物残留。安装面上一丝划痕或一粒杂质都可能导致漏油。

2.  放入密封圈：将新O型圈准确放入阀块上的密封槽内，可在密封圈上薄涂一层干净的液压油，防止安装时扭曲挤出。

3.  对位紧固：将电磁阀平稳放在阀块安装面上，对准安装螺孔。用内六角扳手按对角顺序分次均匀拧紧固定螺栓，力矩不可过大，防止阀体变形导致阀芯运动卡涩。

4.  接线：打开电磁铁接线盒，将控制电缆按防爆要求接入。接线必须牢固，接地线可靠连接。接线完毕后，将接线盒盖拧紧，达到隔爆要求。

5.  试动作：恢复液压系统压力后，在低压力下先试动作几次升降，观察有无外漏、动作是否正常、阀芯复位是否灵敏。确认无误后再投入正常使用。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁私自拆卸电磁铁本体：隔爆型电磁铁的外壳配合间隙和接线腔结构是保证隔爆性能的关键。私自拆解会破坏隔爆面，导致防爆性能失效，在井下瓦斯环境中构成严重安全隐患。

2.  严禁在阀芯卡滞时强行反复通断电源：如果发现摇臂升降不灵、动作迟缓或不动作，频繁按按钮试图“冲开”阀芯是非常危险的做法。这会导致电磁铁线圈长时间通过大电流而烧毁，正确做法是立即停机排查原因。

3.  严禁使用不合格液压油：液压油的清洁度直接影响电磁阀的使用寿命。油液中混入过多的水分会导致阀芯锈蚀，混入固体颗粒则会造成阀芯磨损或卡滞。必须按规定使用合格、洁净的液压油。

4.  严禁在有压力时拆卸阀体：拆卸电磁阀前，必须确认液压系统已完全卸压。否则在松开固定螺栓的瞬间，高压油会从安装面喷出，可能造成人员伤害。

  关于阀芯堵塞的特别提醒：在实际使用中，如果出现采煤机摇臂“升不上去、降不下来、升降不顺畅”，或者出现“光升不降、光降不升”的异常情况，经验告诉我们——最先要做的一步就是检查电磁阀阀芯是否堵塞。液压油中的微小杂质、密封件磨损脱落的碎屑，是最常见的罪魁祸首。它们卡在阀芯与阀体孔之间，导致阀芯无法完全移动到指定位置。此时先不要急于更换整只阀，拆下阀芯用干净的液压油清洗，通常即可恢复正常。

  日常维护与保养：

1.  动作灵敏度检查：每次开机前，在低速空载状态下试操作摇臂升降，感受动作响应是否灵敏。若动作明显滞后或发生顿挫，需及时排查。

2.  外漏检查：每班检查电磁阀底面、电磁铁推杆密封处有无渗漏油迹。阀体底面渗油通常是O型圈老化，推杆处渗油则是电磁铁推杆密封失效。

3.  接线紧固：定期检查电磁铁接线盒内端子是否松动，接线有无过热变色。振动引起的端子松动会导致接触不良、电磁铁动作无力。

4.  定期更换液压油及滤芯：液压系统清洁度是电磁阀寿命的根本保障。定期更换液压油和滤芯，能有效减少阀芯堵塞和磨损的概率。

5.  备用阀件管理：该阀属于精密液压元件，建议在井下备有经检验合格的备用阀。更换下来的故障阀升井后，应由专业人员检修测试合格后再做备用。

  日常巡检要点：

• 看：阀体四周有无渗漏油；接线盒是否完好、电缆有无破损。

• 听：按下升降按钮时，电磁铁应有清脆的“咔嗒”吸合声，阀体应有油流换向的轻微“嗡”声。无声响说明电磁铁未动作或阀芯卡死。

• 触：运行一段时间后，电磁铁外壳温升是否正常。过热可能是线圈匝间短路或连续通电时间过长。

• 验：试操作升降，确认摇臂动作与按钮指令方向一致、响应迅速、到位后能可靠锁止不下滑。

  七、常见故障简易判断

1.  故障现象：按下升降按钮，摇臂完全不动

• 可能原因：电磁铁线圈烧毁无吸合力；阀芯完全卡死；PLC无输出或线路断路；液压系统无压力。

• 处理：先听电磁铁有无“咔嗒”声。若无声，查电路；若有声，查液压压力和阀芯是否卡住。

2.  故障现象：只能升不能降，或只能降不能升

• 可能原因：单侧电磁铁线圈损坏；单侧阀芯复位弹簧断裂或疲劳；阀芯被杂质卡在某一端位。

• 处理：这是典型的阀芯堵塞或单侧驱动失效症状。按经验优先拆洗阀芯，同时检查两侧电磁铁是否正常。

3.  故障现象：摇臂升降缓慢无力

• 可能原因：阀芯未完全打开，节流严重；液压系统压力不足或流量不够；油缸内泄；阀体内泄过大。

• 处理：检查系统压力，清洗阀芯。若问题仍在，需检查油缸和油泵工况。

4.  故障现象：松开按钮后，摇臂自行缓慢下滑

• 可能原因：阀芯未能完全回中位；阀芯与阀孔磨损间隙过大造成内泄；油缸活塞密封失效。

• 处理：电磁阀的中位锁止功能失效。先检查阀芯复位弹簧是否完好、阀芯是否卡滞。若阀芯回位正常，再排查油缸内泄。

5.  故障现象：电磁铁外壳异常烫手

• 可能原因：线圈匝间短路；按钮卡住导致电磁铁长时间通电；电压不匹配（如24V线圈错接220V电源）。

• 处理：立即断电，测量线圈电阻和供电电压。匝间短路或错接电压会很快烧毁线圈，需更换电磁铁或整体更换阀体。

6.  故障现象：阀体安装面漏油

• 可能原因：安装螺栓松动；O型圈老化、断裂或安装时挤出；阀块安装面有划伤。

• 处理：先尝试按规定力矩复紧螺栓。若仍漏油，需拆下阀体更换O型圈，并检查安装面。

   总结：34GDEY-H6B-T调高电磁阀是采煤机摇臂升降控制的精密执行器件。保持液压系统清洁、避免阀芯堵塞，是延长其寿命的最关键因素。当出现升降不畅、单向失效等异常时，优先清洗检查阀芯。隔爆型电磁铁壳体严禁私自拆解，接线必须符合防爆要求。所有拆装操作必须在停泵卸压断电后进行。规范维护、及时清洁，是确保采煤机液压调高系统安全、灵敏、可靠运行的根本保障。
