一、产品概述

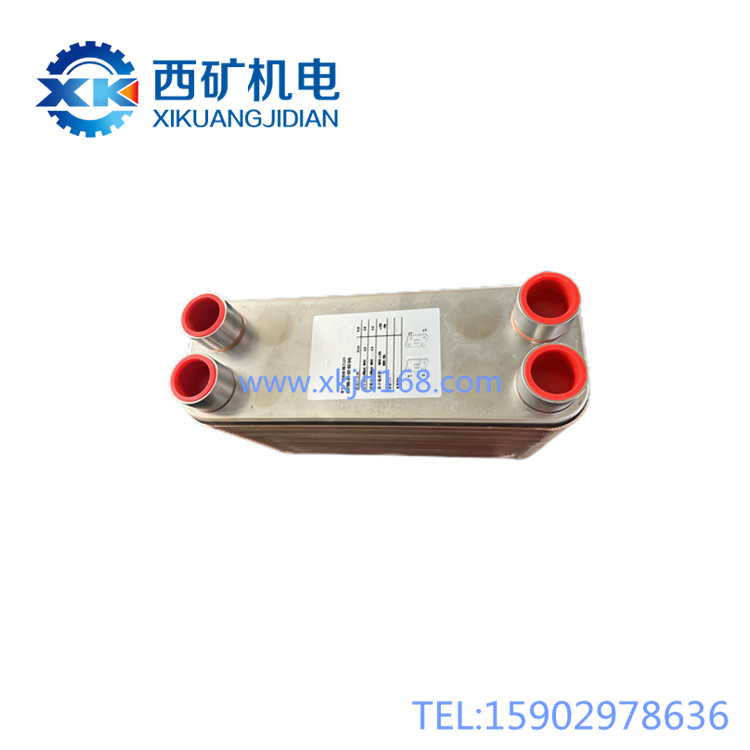

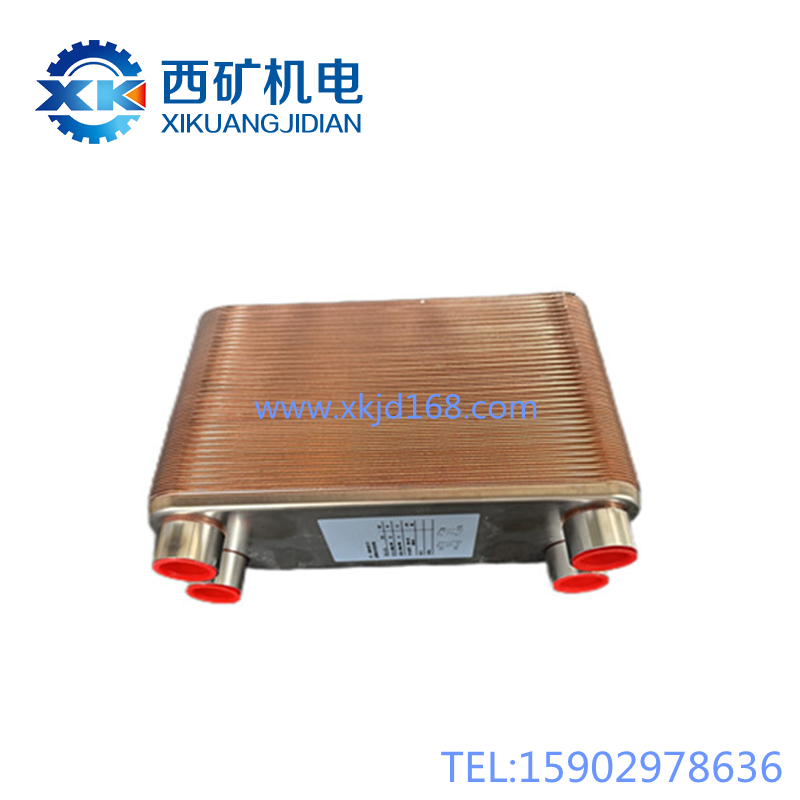

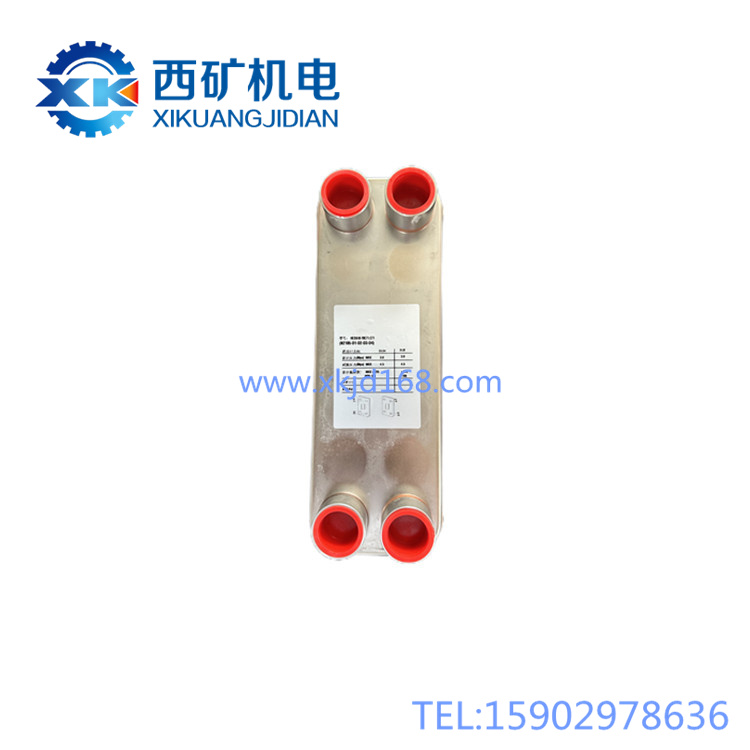

          HEX610-70 C71.C71是专为采煤机液压系统设计的高效钎焊板式油冷却器，是控制液压油温度的「系统散热心脏」。采煤机长时间连续重载作业时，液压油会因元件摩擦、压力做功不断积累热量，油温持续升高会导致油液快速变质、密封老化变形、液压元件异常磨损，这款冷却器的核心作用就是通过水油热交换，将液压油的多余热量带走，把油温稳定控制在安全工作范围，保障液压系统长期稳定运行。产品为一体式钎焊结构，不锈钢外壳，四接口设计，整体结构紧凑，适配采煤机机身有限的安装空间。

 二、核心特点

1.  高效换热，结构紧凑：采用多层不锈钢板钎焊成型，板片形成细密换热流道，换热效率远高于传统管壳式冷却器，相同散热能力下体积更小、重量更轻，非常适合采煤机机身安装。

2.  一体式钎焊，泄漏风险低：整体无垫片密封结构，钎焊一体成型，耐压强度高，内部泄漏风险远低于可拆卸板式冷却器，能适应采煤机长期振动的工作工况。

3.  耐腐蚀，适配矿井水质：换热板片采用食品级不锈钢材质，对矿井冷却水的弱腐蚀性有较好抗性，使用寿命更长。

4.  安装便捷，接口标准：四个标准接口（2个油口、2个水口）尺寸统一，方便对接采煤机原有管路，安装快速省心。

 三、工作原理简述

  可以把它理解为一个「不混液的热量中转站」：

1.  冷却器内部由无数层不锈钢换热板片，分隔出两种完全独立的流道：一层走需要降温的高温液压油，另一层走带走热量的低温冷却水，两种液体互不接触，热量通过导热性极佳的不锈钢板片快速传递。

2.  产品采用逆流换热设计（热油流向与冷水流向相反），最大化提升换热效率：高温液压油把热量传递给冷水后温度降低，从出油口流出回到液压系统；冷水吸收热量后温度升高，从出水口排出，持续循环就能不断带走热量，稳定油温。

 四、主要功能

•  核心功能：持续为采煤机液压系统散热，将液压油温度控制在30-60℃的最佳工作区间。

•  保护液压系统：避免油温过高导致的油液氧化变质、密封件老化开裂、液压元件异常磨损，延长整个液压系统的使用寿命。

•  稳定系统性能：油温稳定后，液压油粘度保持正常，能保障液压阀、油缸等元件动作灵敏准确，避免因油温过高导致的动作无力、爬行等故障。

 五、安装与使用说明

  安装前准备：

1.  所有安装作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业。

2.  核对产品型号、接口尺寸，检查外观：确认壳体无磕碰变形，接口密封面无损伤，去除接口的红色运输保护堵头，清理内部残留的运输杂质。

3.  核对铭牌上的油口、水口流向标识，规划管路连接走向。

  安装步骤：

1.  将冷却器整体水平固定在采煤机预设的安装支架上，保证安装牢固，避免长期振动导致管路松动变形。

2.  按标识正确连接管路：两个接口接液压油回路（建议上进下出，保证油侧全程充满），两个接口接冷却水回路，优先采用逆流连接（热油流向与冷水流向相反），换热效果最佳。

3.  连接管路时，避免让冷却器承受管路的额外重量和挤压应力，防止壳体变形损坏内部流道。

  开机使用：

1.  开机前先打开冷却水阀门，检查水侧各连接接口有无渗漏，确认水流通畅。

2.  再启动采煤机液压系统，缓慢升压，检查油侧接口有无渗漏，观察油温变化，确认冷却效果正常后即可投入作业。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁超压运行：油侧和水侧工作压力严禁超过铭牌标注的最大允许压力，超压会击穿换热板片，导致内部泄漏，直接报废冷却器。

2.  严禁断水作业：采煤机运行前必须先开通冷却水，运行中严禁关闭冷却水，断水会导致油温在十几分钟内飙升到危险值，快速损坏液压油和整个液压系统。

3.  严禁杂物堵塞流道：冷却水入口必须加装过滤装置，阻挡矿井水中的泥沙、杂物；油侧需保持上游过滤器完好，避免杂质进入冷却器堵塞流道。

4.  严禁冬季长期停机不排水：低温环境下长期停机，必须将水侧的积水完全排干净，防止积水结冰涨裂冷却器壳体。

  日常维护与保养：

1.  每班日常检查：每班记录进出油温度、进出水压力，发现油温异常升高立即检查原因；检查接口有无渗漏，观察回水中是否带油，提前判断内部泄漏。

2.  定期除垢清理：矿井水杂质多，容易在水侧流道结垢，每3个月或每次工作面检修时，用专用除垢剂反向冲洗水侧，去除水垢和泥沙，恢复换热效率。

3.  定期检查紧固：定期检查接口连接螺栓有无松动，发现松动及时紧固，密封件老化及时更换。

4.  内漏及时更换：如果发现液压油中进水、油液变白乳化，说明冷却器内部已经开裂内漏，必须立即更换，不能带病运行，否则会导致整个液压系统污染损坏。

 七、常见故障简易判断

1.  冷却效果差，油温持续降不下来：

• 可能原因：冷却水流量不足、进水温度过高；水侧流道结垢堵塞；液压油负载过大超过冷却能力。

• 处理：调大冷却水流量，清理进水过滤网；对冷却器水侧进行除垢反冲；检查液压系统是否过载。

2.  接口部位渗漏油/漏水：

• 可能原因：连接螺栓松动；接口密封件老化损坏。

• 处理：紧固连接螺栓；更换对应规格的密封件。

4.  压力降过大，进出油/进出水压差明显超标：

• 可能原因：油侧或水侧流道被杂质、水垢堵塞。

• 处理：反向冲洗流道，去除堵塞的杂质和水垢。

5.  液压油进水乳化，颜色变白：

• 可能原因：冷却器内部换热板钎焊开裂，发生内漏，水窜入油侧。

• 处理：立即停机更换新的同型号冷却器，同时更换被污染的液压油，彻底清理液压系统。

 总结：HEX610-70 C71.C71钎焊板式油冷却器是保障采煤机液压系统稳定运行的关键部件，油温控制的好坏直接影响液压系统的使用寿命。正确连接流向、定期除垢清理、保障冷却水供应、发现内漏及时更换，就能让冷却器长期稳定发挥作用，为采煤机连续作业提供可靠保障。
