一、产品概述

          JY0701手动反冲洗过滤器是专为采煤机液压系统设计的可在线清洁型油液过滤核心部件，相当于液压油的「带自清洁功能的精密滤网」。它安装在采煤机液压主油路上，负责过滤液压油中的金属磨屑、煤尘颗粒、密封碎屑等固体杂质，保护液压泵、阀组、油缸等精密液压元件，避免杂质导致的异常磨损和卡涩。和普通一次性过滤器不同，它最大的优势是无需拆机更换滤芯就能手动完成滤芯清洁，大幅减少井下停机维护时间，适配采煤机连续作业的生产需求，产品实物与图示一致，整体为金属固定式结构，带手动换向操作手柄，标识清晰，操作直观。

 二、核心特点

1.   手动在线反冲，维护省时省力：无需停机拆卸过滤器壳体，仅通过旋转手柄切换油路就能完成滤芯反向冲洗，清理附着杂质，1分钟就能完成清洁，大幅降低维护工作量，减少非计划停机时间。

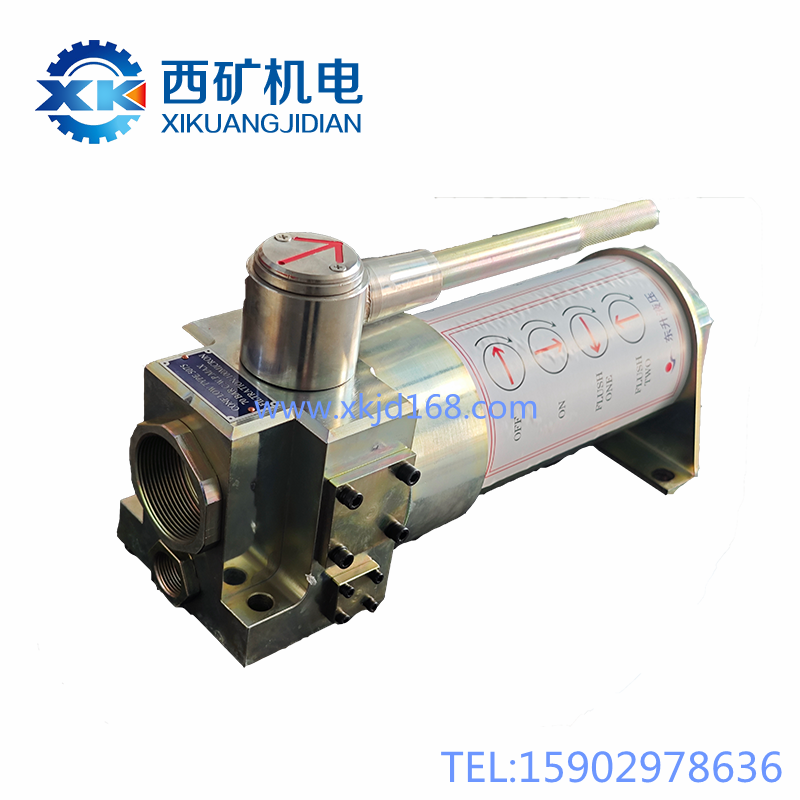

2.   工位标识清晰，操作简单防误：筒身明确标注四个工作工位（OFF关、ON正常过滤、FLUSH ONE一次反冲、FLUSH TWO二次反冲），搭配箭头指示，操作人员一眼就能识别；手柄带滚花防滑设计，井下佩戴劳保手套也能顺畅转动。

3.   结构坚固，承压抗振：整体采用高强度金属壳体，底部带固定安装脚，安装牢固，能承受采煤机液压系统工作压力，长期抵抗工作面振动不松动，适配井下恶劣工况。

4.   滤芯复用，降低成本：滤芯可通过反复反冲清洁重复使用，仅需定期更换即可，相比一次性过滤器大幅降低运维成本。

5.   流向明确：顶部手柄指示盘标注油液流向，安装时一眼就能区分进出油方向，不易接反。

 三、工作原理简述

  可以把它理解为一个「可反向冲水的自来水管滤网」，工作逻辑非常清晰：

1.   正常过滤状态：将手柄切换到`ON`工位后，带杂质的液压油从进油口进入，从外向内穿过滤芯，杂质被截留在滤芯外表面，过滤后的干净油液从出油口输出，供给采煤机液压系统使用。

2.   反冲洗清洁状态：当滤芯表面积累杂质过多、过油阻力变大时，不需要拆滤芯，只需旋转手柄依次切换到两个反冲工位，改变油液流动方向，让干净的压力油从内向外反向穿过滤芯，把附着在滤芯外表面的杂质冲落，随油液从排污口排出；两次反冲后就能彻底清理杂质，切回`ON`工位即可恢复正常工作。

3.   关闭状态：切换到`OFF`工位即可切断过滤器油路，方便检修、更换滤芯时隔离系统。

 四、主要功能

• 核心功能：持续过滤采煤机液压油中的固体杂质，保护整个液压系统的精密元件，延长液压元件使用寿命。

• 在线清洁：通过手动反冲快速清理滤芯杂质，无需停机拆机，保障连续作业。

• 状态隔离：关闭工位可隔离油路，方便维护作业，无需排空整个油箱。

五、安装与操作说明

  安装前准备：

1.   所有安装、接线作业必须在采煤机液压系统完全卸压、总电源断电闭锁后进行。

2.   检查产品外观：确认壳体无变形磕碰、手柄转动灵活、工位标识清晰、密封件无破损。

3.   核对流向：按照顶部指示盘的红色箭头确认进出油方向，避免接反。

  安装步骤：

1.   通过底部固定安装脚，将过滤器牢固固定在采煤机预设的安装位置，紧固固定螺栓，防止振动松脱。

2.   按照流向标识正确连接进油、出油、排污管路，拧紧管接头，保证密封可靠。

  日常操作规范：

1.   正常作业：将手柄旋转对准`ON`工位，保持正常过滤状态，即可开机作业。

2.   定期反冲洗（每班/阻力增大时操作）：

① 先将采煤机液压系统切换到低压待机状态，确认系统无高压。

② 将手柄从`ON`工位旋转对准`FLUSH ONE`（一次反冲），保持3~5秒，完成第一次反冲，排出杂质。

③ 继续旋转手柄对准`FLUSH TWO`（二次反冲），再保持3~5秒，完成二次深度反冲。

④ 反冲完成后，将手柄旋转回`ON`工位，即可恢复正常过滤作业。

3.   检修维护：需要更换滤芯或检修过滤器时，将手柄旋转到`OFF`工位，切断油路，确认压力完全释放后即可开始作业。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁高压硬扳手柄：切换工位前必须确认液压系统已经卸压到低压，禁止在高压大流量状态下强行转动手柄，否则会损坏阀芯、导致喷油伤人。

2.   严禁反冲洗不彻底：反冲必须完成`FLUSH ONE`和`FLUSH TWO`两个工位的冲洗，不能只冲一次就切回工作位，否则杂质残留会很快再次堵塞滤芯。

3.   严禁超压使用：禁止超过铭牌标注的最大工作压力运行，超压会导致滤芯变形、壳体损坏，引发泄漏故障。

4.   严禁接反进出油方向：进出油方向接反会导致反冲洗功能完全失效，滤芯很快堵塞，安装后必须核对流向箭头确认。

  日常维护与保养：

1.   定期反冲：每班作业结束或当系统压差增大（压力降超过0.2MPa）时，必须进行一次完整反冲洗，不要等滤芯完全堵了再处理。

2.   定期更换滤芯：反冲洗只能清理大部分杂质，滤芯仍然会逐步老化、堵塞，必须按照设备维护周期定期更换同规格滤芯，不能无限期重复使用。

3.   日常检查：每日检查过滤器各管接头有无渗漏油、固定螺栓有没有松动，手柄转动是否灵活，发现问题及时处理。

4.   保持排污通畅：每次反冲后检查排污口是否通畅，避免杂质堵塞排污口，导致反冲不干净。

 七、常见故障简易判断

1.  正常工作时系统压力不足、过油慢：

• 可能原因：滤芯堵塞，长期未反冲或未更换。

• 处理：立即进行一次完整反冲洗；若反冲后压力仍不正常，更换新滤芯。

2.  手柄转动卡滞、转不动：

• 可能原因：阀芯进入杂质卡滞；长期不操作导致阀芯锈蚀。

• 处理：确认系统完全泄压后，不要强行硬扳，拆开阀头清洁阀芯，涂抹清洁液压油润滑后再试。

3.  接头部位渗漏油：

• 可能原因：连接螺栓松动；密封件老化损坏。

• 处理：先紧固管接头螺栓，若仍然渗漏，更换对应密封件。

4.  反冲后压差还是很大：

• 可能原因：滤芯已经完全堵塞老化，杂质嵌入滤材无法冲掉；滤芯变形破损。

• 处理：直接更换新的同规格滤芯。

 总结：JY0701手动反冲洗过滤器是采煤机液压系统的第一道清洁防线，便捷的在线反冲设计大幅降低了井下维护工作量，保障采煤机连续作业。正确安装核对流向、定期反冲、按时更换滤芯是保障其长期稳定运行的核心原则，能有效延长整个采煤机液压系统的使用寿命，减少故障停机。
