一、 产品概述

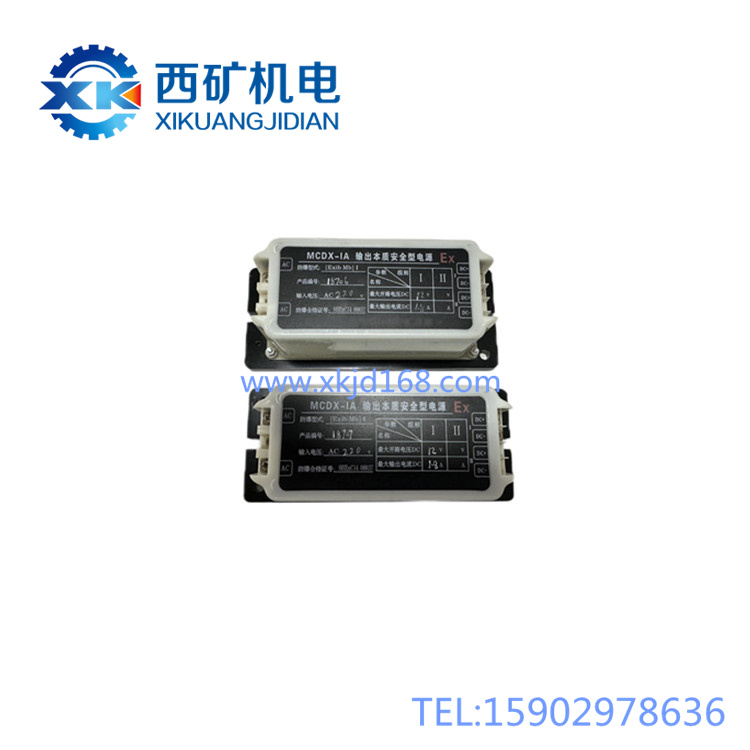

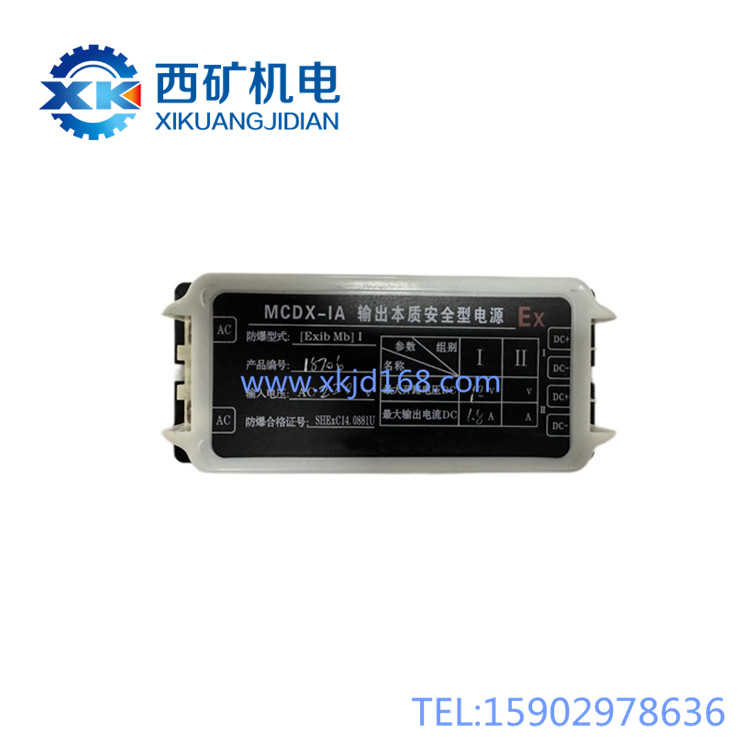

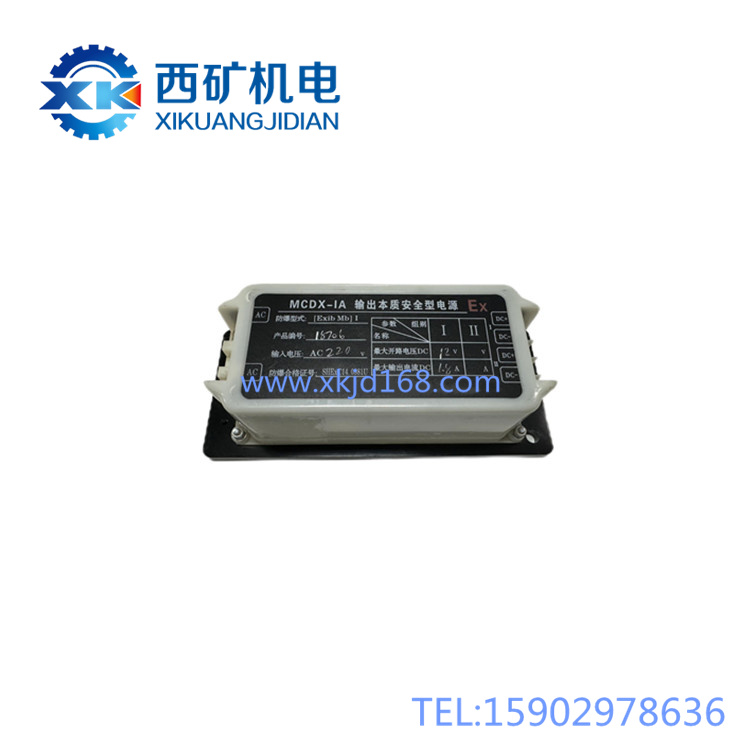

         MCDX-1A本质安全型直流电源，是采煤机及煤矿井下监控、通信、控制系统中的 “安全能量心脏”。它并非普通的电源，其核心使命是：在可能存在瓦斯、煤尘等爆炸性气体的危险环境中，为后续的监测仪表、传感器、控制器等设备，提供一种绝对安全的供电方式。所谓“本质安全”（简称“本安”），是指电源内部电路和输出回路经过特殊设计，将电能严格限制在极低的水平。即使电路发生短路、断路等故障，其产生的电火花或热能也不足以引燃周围的可燃性气体。因此，它是构成井下防爆系统、保障人身与设备安全的基石。

 二、 核心特点

1.  本质安全防爆：核心特性。通过多重限流、限压、隔离保护电路，确保在任何规定故障条件下，其输出端都是安全的，符合国家煤矿防爆标准。

2.  高可靠性：采用工业级设计，关键元器件经过严格筛选和老化测试，能在井下高温、潮湿、振动的恶劣环境中长期稳定工作。

3.  多重保护机制：

• 输出过流与短路保护：当负载短路或电流超标时，电源能瞬间切断或限制输出，故障排除后通常能自动或手动恢复。

• 输出过压保护：防止输出电压异常升高损坏后端昂贵的本安设备。

• 输入过压/欠压保护：适应井下不稳定的电网电压。

4.  电气隔离：输入（非本安侧）与输出（本安侧）之间通过变压器、光耦等进行可靠的电气隔离，防止危险能量从电网侧窜入本安回路。

5.  状态指示清晰：通常设有电源输入指示灯（AC/DC IN）和输出正常指示灯（DC OUT OK），方便快速判断其工作状态。

 三、 工作原理简述

  可以将它理解为一个 “能量限制器” 或 “安全阀”：

1.  能量输入：从井下相对“危险”的交流或直流电网（如127VAC或24VDC）接入电能。

2.  内部处理与隔离：电源首先对输入的电能进行滤波、整流、稳压等初步处理，然后通过高频变压器等隔离元件，将能量传递到二次侧（本安侧），同时实现电气上的彻底隔离。

3.  核心限制：在本安侧电路中，采用了精密的限流电路、稳压电路和多重的冗余保护电路。这些电路像一道道“关卡”，确保无论后端发生任何故障（短路、开路），最终传递到输出端子的电压和电流都被牢牢限制在安全值以下。

4.  安全输出：最终输出一个纯净、稳定且能量受控的直流电压（例如12VDC或24VDC），供给本安设备使用。

 四、 主要供电对象（本安设备）

• 传感器：瓦斯、风速、温度、压力、跑偏、烟雾等各类监测传感器。

• 控制器：本安型PLC、分站、信号采集器。

• 通讯设备：本安电话、广播、数据传输模块。

• 仪表与显示：本安型显示屏、信号器、声光报警器。

五、 使用与操作说明

  安装前检查：

1.  断电操作：所有接线工作必须在上一级电源完全切断并闭锁后进行。

2.  铭牌核对：仔细核对电源铭牌，确认其输入电压范围是否与现场供电电压匹配，输出电压是否与您要连接的本安设备要求一致。

3.  环境检查：检查安装位置是否干燥、通风、无剧烈振动，并远离热源。

  正确接线（关键步骤，关乎系统安全）：

1.  输入侧接线（非本安侧）：

• 将来自井下供电系统的电缆，正确连接到标有“INPUT”或“AC/DC IN”的端子上（注意L、N、PE）。

• 接地线（PE）必须牢固可靠地连接到设备接地母排，这是泄放干扰和保障安全的基础。

2.  输出侧接线（本安侧）：

• 将通往本安设备的电缆，连接到标有“OUTPUT”或“DC OUT + / -”的端子上，注意正负极。

• 本安与非本安，严格分家：本安输出电缆（通常为蓝色）必须与非本安的动力电缆、控制电缆分开敷设，走独立的线管或线槽，并保持至少50mm的间距。 严禁混放！

3.  连接负载：确保所连接的所有本安设备的总功耗不超过电源的额定输出功率。

  上电与运行：

1.  确认所有接线无误后，恢复上级电源。

2.  观察指示灯：

• 输入指示灯（IN） 应常亮，表示供电正常。

• 输出指示灯（OUT OK） 应常亮，表示本安输出正常，保护电路未动作。

3.  测量输出电压，应在标称值允许的误差范围内。

 六、 重要注意事项（安全与维护）

  安全红线（严禁行为）：

1.  严禁超载与并联：绝对禁止将多个本安电源的输出端并联使用以增加容量，也禁止连接超过其额定功率的负载。这会破坏其本安特性。

2.  严禁修改与替换：不得私自拆卸、改装电源外壳或内部电路，不得用非本安元件替换内部的任何保护性元件（如限流电阻、稳压管）。

3.  严禁混接：本安输出回路只能连接经防爆认证的“本安型设备”。严禁接入非本安设备，否则整个回路将失去本安防爆性能。

4.  严禁破坏接地：接地线必须始终保持可靠连接，不得拆除。

  日常维护与检查：

1.  定期状态检查：每班检查电源指示灯是否正常，外壳有无异常温升、变形或进水迹象。

2.  定期紧固与清洁：定期（如每月）断电后，检查输入/输出接线端子是否松动，并用干燥的压缩空气或软毛刷清除散热孔和表面的积尘。

3.  功能测试：在定期检修时，可模拟测试其保护功能（需按说明书指导进行），如短接输出端，观察其是否能可靠保护并报警（如有报警功能）。

4.  记录与更换：记录电源的投运时间。更换时，必须确保型号、输入输出电压、防爆等级及本安参数与原设备完全一致，并由专业人员更换。

 七、 常见故障简易判断指南

1.  输入、输出指示灯均不亮：

• 可能原因：前端无电；输入保险丝熔断；电源内部初级电路故障。

• 处理：检查上级电源开关和线路；断电后检查输入保险；更换电源。

2.  输入灯亮，输出灯不亮（或无电压）：

• 可能原因：后端负载短路或过载，触发保护；电源内部本安电路故障。

• 处理：断开所有负载，单独给电源上电。若输出恢复，则逐个接入负载以排查故障设备；若仍无输出，则电源可能损坏。

3.  输出指示灯闪烁或异常：

• 可能原因：负载处于临界过载状态；电源处于间歇性保护状态；内部电路不稳定。

• 处理：检查负载总功率；测量输出电压是否波动；更换电源测试。

4.  输出电压偏低：

• 可能原因：输入电压过低；电源带载能力下降；输出线路过长或线径过细导致压降过大。

• 处理：测量空载和带载时的输入电压；检查输出线路。

   总结： MCDX-1A本质安全型电源是构建井下安全监控网络的“能量基石”。正确选型匹配、严格区分布线、严禁超载混接、确保可靠接地，是保障其发挥本安效能、维护整个系统防爆安全的四大支柱。对待它，必须像对待安全规章一样，不容丝毫变通与马虎。所有操作必须遵守《煤矿安全规程》及产品说明书的具体要求。
