一、产品概述

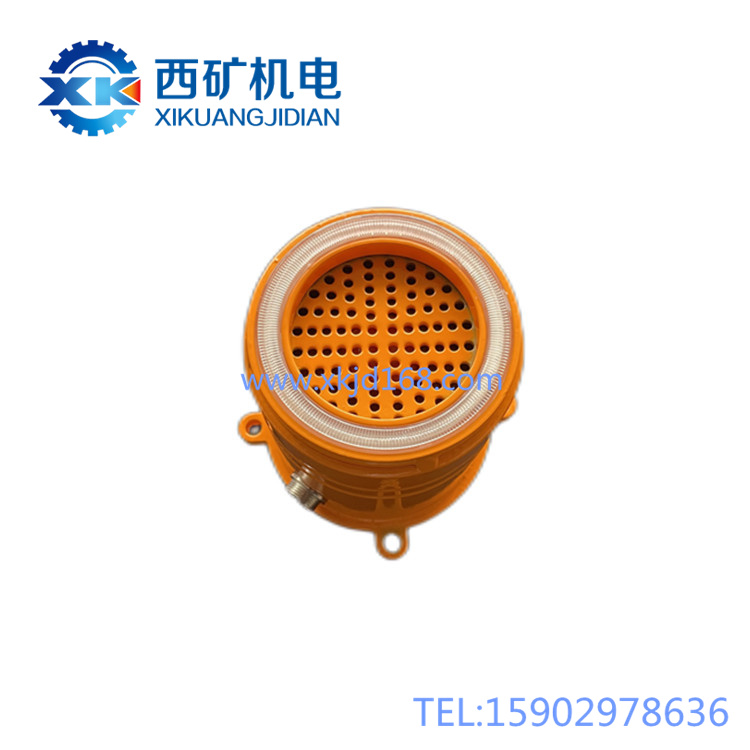

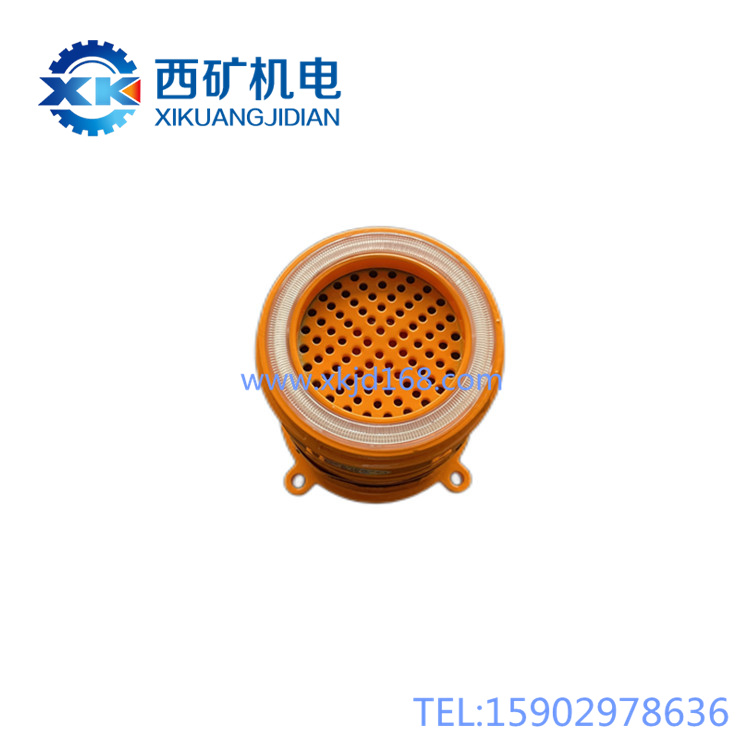

          KXB12(A)矿用本安型语音报警器是专为煤矿井下采煤机、综采工作面设计的本质安全型声光一体化预警设备，是保障工作面作业安全的「带声光的安全哨兵」。它主要负责在采煤机启动前、故障发生时，同步发出高亮灯光警示和清晰语音提示，提醒周围作业人员及时避让、快速处置，从听觉和视觉两个维度发出预警，有效避免开机伤人、故障扩大等安全事故。本产品持有煤矿安全MA认证，符合Exib防爆标准，外观为防爆壳体，正面集成环形警示灯带+中心发声网孔，侧边预留密封接线口、边缘带固定安装耳，完全适配井下潮湿、多尘、强噪音的恶劣作业环境。

 二、核心特点

1.   本安防爆，合规安全：内部电路采用多重限流限压设计，输出能量严格控制在安全范围，即使发生短路、断路故障，也不会产生足以引燃瓦斯、煤尘的电火花，符合煤矿井下爆炸性环境使用要求，资质齐全合规。

2.   声光双重预警，可靠性高：正面集成一圈高亮度LED环形警示灯带，中心为大功率扬声器发声单元，报警时灯光闪烁+语音播放同步进行，即使在井下昏暗环境、工作面高噪音背景下，也能让作业人员快速察觉预警信息，预警可靠性远高于单一报警方式。

3.   结构坚固，适应性强：整体采用高强度防爆壳体，耐腐蚀、抗冲击，防尘防水满足井下要求；发声网孔既保证音量传出，又能阻挡大颗粒煤尘侵入；预留固定安装耳，方便快速固定在采煤机机身、端头架等位置。

4.   响应迅速：接到触发信号后百毫秒级启动报警，响应无延迟。

5.   低功耗长寿命：整体功耗低，对本安电源负载小，可长期稳定待机工作，使用寿命长。

 三、工作原理简述

  您可以把它理解为采煤机的「自动喊话警示灯」，工作逻辑非常简单：

1.   信号触发：当采煤机即将启动、或者监测到设备异常故障时，采煤机主控制器（PLC）会向报警器发出一个触发信号。

2.   同步预警：报警器接到信号后，同时启动两个预警单元：一是控制环形LED灯带持续闪烁，二是驱动扬声器播放预制好的报警语音，从视觉、听觉同时发出警示。

3.   自动停止：当启动完成、或者故障排除触发信号消失后，报警器自动切断灯带电源、停止语音播放，回到低功耗待机状态。

 四、主要功能

1.   开机启动预警：采煤机接到启动指令后，先触发报警器预警，提前3-5秒发出提示，给工作面人员足够的撤离时间，从根源避免开机伤人事故。

2.   设备故障报警：采煤机出现过载、过热、油压异常等故障时，自动触发报警，播放对应故障提示语音，提醒操作人员快速停机处置，防止故障扩大。

3.   作业状态提示：采煤机正常割煤作业时，可设置为间隔提示，提醒附近非作业人员远离采煤机运行区域，保障作业安全。

 五、安装与使用说明

  安装前准备：

1.   所有安装接线作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.   核对产品型号、煤安标识，检查外观：壳体无磕碰开裂，发声网孔无堵塞，环形灯带无破损，接线口密封圈完好。

  安装步骤：

1.   选位：优先固定在采煤机机身前部/端头操作站附近等视野开阔、无遮挡的位置，保证灯光可见、声音能清晰传到工作面。

2.   固定：通过壳体边缘的固定安装耳，用螺栓将报警器牢固固定在安装支架上，防止采煤机长期振动导致松动脱落。

3.   接线：按照接线图连接本安电源输入和触发信号输入线路，必须遵守：本安信号电缆必须与非本安动力电缆分开敷设，保持足够安全间距，严禁混槽共管；接线完成后拧紧接线口压紧螺母，保证密封可靠；最后将接地端子可靠连接到设备接地母排。

4.   日常使用：本报警器为自动触发工作模式，无需人工手动操作：待机状态下仅微弱电流消耗，接到触发信号自动启动报警，信号消失自动停止，日常仅需要点检功能是否正常即可。

 六、重要注意事项（安全与维护）

  安全红线（严禁行为）：

1.   严禁私自拆改破坏防爆结构：本产品为本质安全型防爆设备，严禁私自拆卸外壳、更改内部电路、损伤密封结构，否则会彻底丧失防爆性能，构成重大安全隐患。

2.   严禁遮挡发声网和警示灯带：严禁用煤块、杂物遮挡报警器正面，否则会导致声音传不出、灯光看不见，完全失去预警作用。

3.   严禁使用非本安电源供电：必须使用经认证的矿用本安电源为报警器供电，严禁直接接入非本安动力电源，否则会破坏本安系统防爆性能。

4.   严禁带电开盖检修：任何检修、清洁作业都必须在断电闭锁后进行，严禁带电打开壳体或接线。

  日常维护与保养：

1.   每班清洁点检：每班作业后，及时清理发声网孔表面粘附的煤尘，防止煤尘堵塞网孔导致音量变小；检查灯带、壳体有无损坏，触发测试一次报警功能，确认声光都正常。

2.   定期检查紧固：每周检查一次接线端子有没有松动，固定螺栓有没有因采煤机振动松脱，发现松动及时紧固。

3.   密封检查：每次工作面计划性检修时，检查接线口密封圈有没有老化开裂，防止水汽、煤尘进入内部损坏电路。

4.   严禁带病运行：发现报警器功能失效后，必须及时更换合格的同型号产品，严禁屏蔽报警功能、带病运行。

 七、常见故障简易判断

1.  触发报警后，只有灯光闪烁没有声音：

• 可能原因：发声网孔被煤尘完全堵塞；扬声器接线松动；触发信号线路接触不良。

• 处理：断电后清理干净发声网孔煤尘；检查紧固扬声器和信号接线。

2.  触发报警后，只有声音没有灯光/灯光不亮：

• 可能原因：LED灯带接线松动；灯带损坏。

• 处理：检查紧固灯带接线；接线正常则更换灯带或整体更换报警器。

3.  完全不工作，触发后没有任何反应：

• 可能原因：本安电源断电；电源接线断路；保险丝熔断。

• 处理：检查本安电源输出；检查电源接线通断；更换同规格合格保险丝。

4.  报警声音变小、语音模糊：

• 可能原因：发声网孔被煤尘部分堵塞；报警器内部进水受潮。

• 处理：清理网孔煤尘；拆开壳体放在干燥通风处充分干燥，测试后仍不正常则更换。

   总结：KXB12(A)矿用本安型语音报警器是采煤工作面预防人身伤害事故的关键声光预警防线，醒目可靠的双重预警设计、合规的本安防爆性能，是现代化采煤工作面必不可少的安全设备。正确安装、定期清灰、保障功能完好、严禁破坏防爆结构，是保障其长期稳定发挥作用的核心原则，所有操作必须符合《煤矿安全规程》相关要求。
