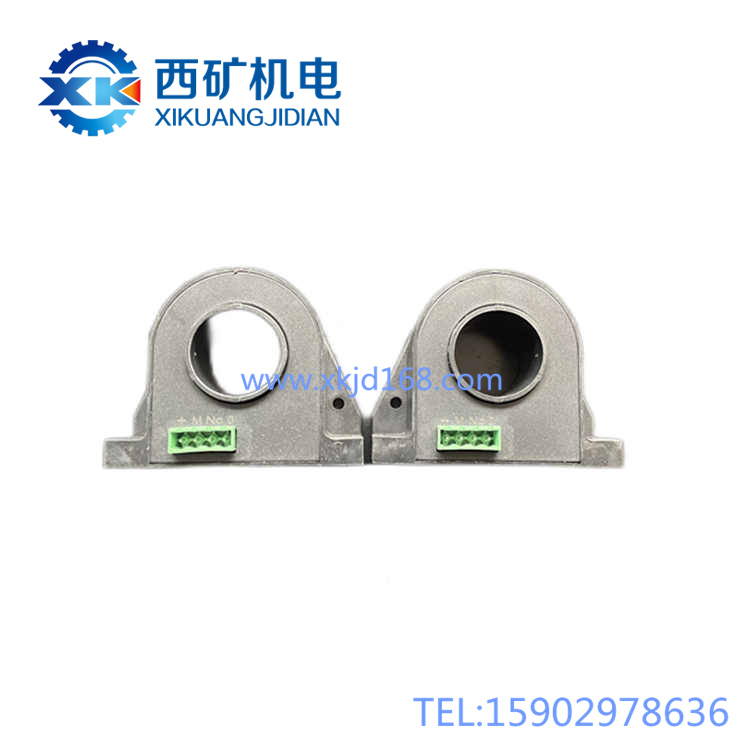

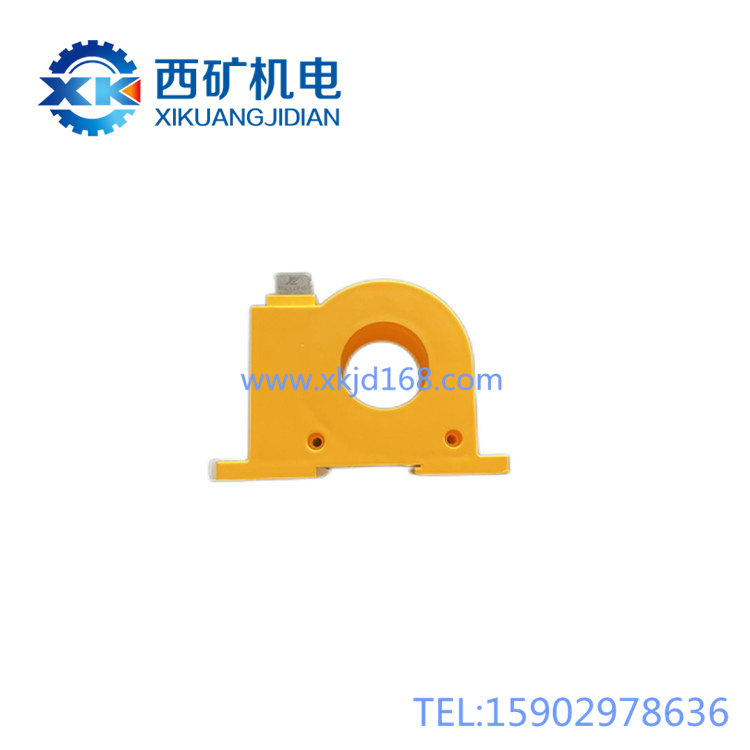

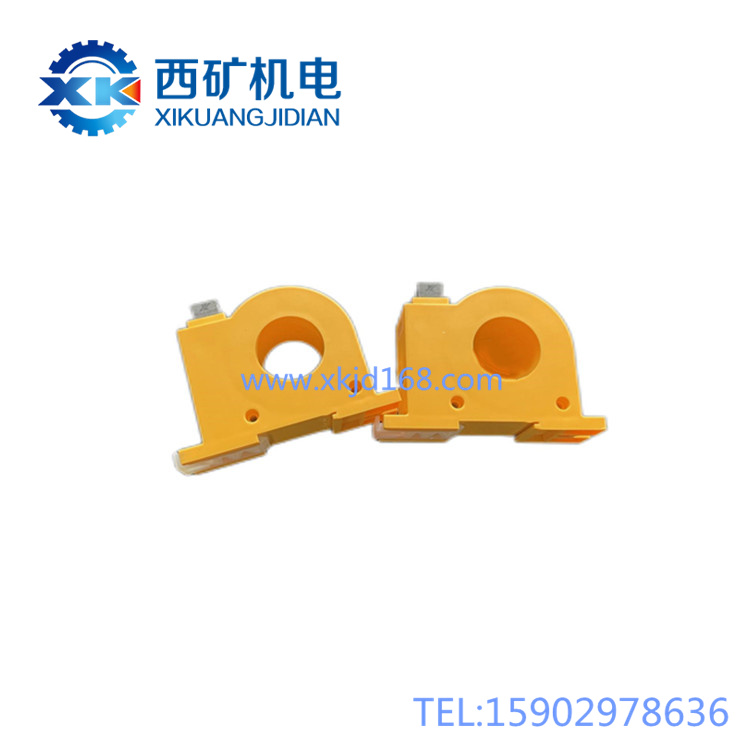

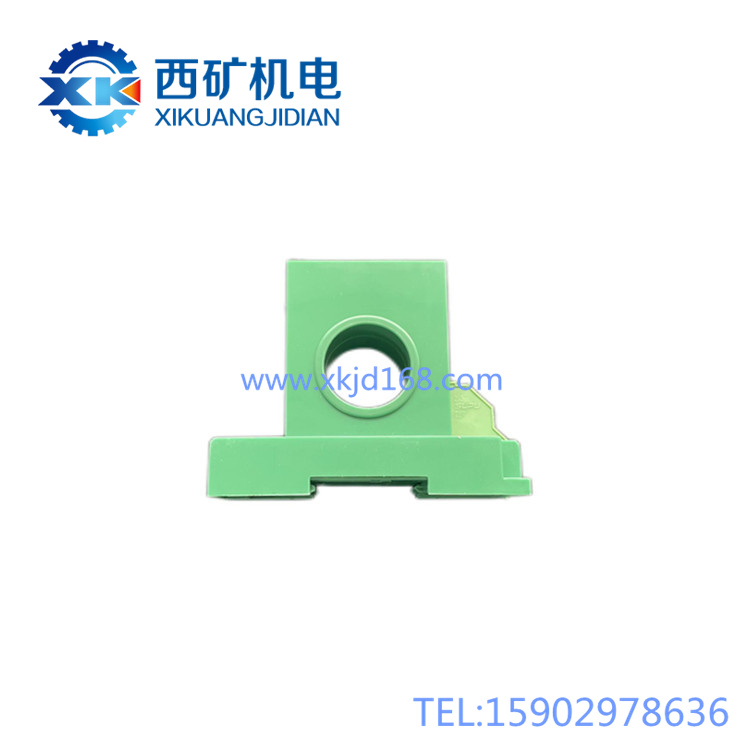

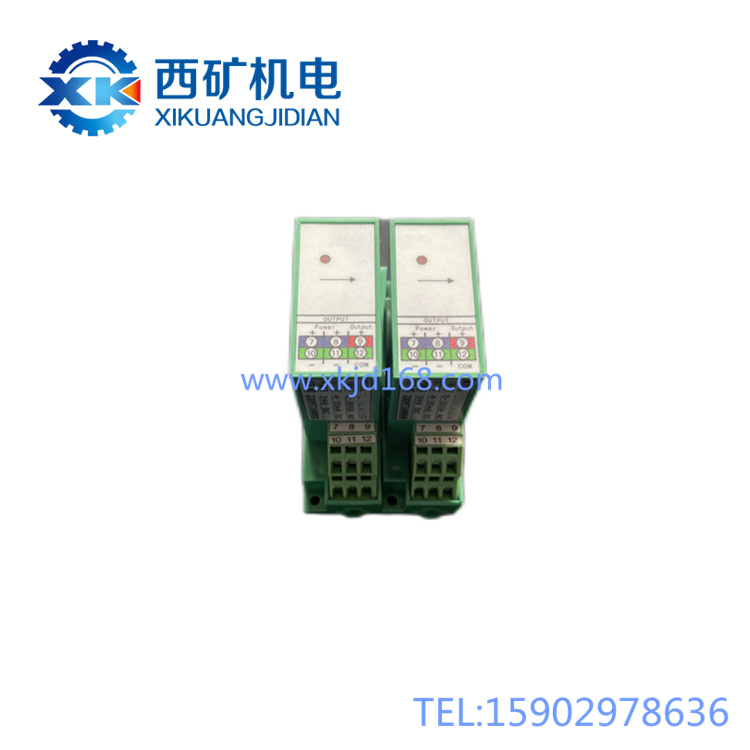

一、 产品概述

          PAS-JIC600D-P1/SP6电流互感器是采煤机电气系统中的 “电力监测哨兵” 或 “电流翻译官”。它的核心任务是以一种安全、隔离的方式，“感知”主回路（如截割电机、牵引电机）中流过的大电流，并将其按固定比例缩小为一个标准、安全的小电流信号，传送给控制系统（如保护器、PLC、电度表）进行监测、计量和保护。简单来说，它就像一个大电流电路的“缩小镜”和“隔离器”，让控制系统无需直接接触危险的高压大电流，就能精确掌握设备的运行负荷，是实现电气智能监控和过载保护的关键“感官”部件。

 二、 核心特点

1.  本质安全隔离：通过电磁感应原理工作，将高压主回路与低压二次（测量）回路在电气上完全隔离，确保了人身和设备安全，是本安防爆系统的重要组成部分。

2.  精准可靠：采用高导磁材料，线性度好，能够真实、准确地反映一次侧电流的变化，为保护和控制提供可靠依据。

3.  宽动态范围：型号中的“600D”通常表示其适用于一次额定电流600A的回路，并能在一定过载范围内稳定工作，适应采煤机重载启动和负载波动的工况。

4.  坚固耐用：外壳通常采用阻燃、耐高温的工程塑料或树脂浇注，结构紧凑，抗震、防潮、防尘，适于井下恶劣环境长期运行。

5.  标准信号输出：输出为标准的、比例缩小的交流电流信号（如5A或1A），便于与各类标准保护装置和仪表连接。

 三、 工作原理简述

  您可以将其理解为一个特殊的“变压器”：

1.  穿心感应：需要监测的主电源线（一次侧） 直接从互感器中心的圆孔（窗口）中穿过。这根线相当于变压器的一匝“初级线圈”。

2.  电磁转换：当主电源线有大电流通过时，会产生一个强大的交变磁场。

3.  信号生成：这个磁场被互感器内部的环形铁芯“捕捉”，并在其次级线圈（二次侧） 上感应出一个成比例的小电流。

4.  比例关系：例如，一个“600/5A”的互感器，意味着当主回路流过600A电流时，二次侧会精确输出5A的标准信号。这个比例（变比）是固定且已知的。

• 核心公式：二次侧电流 = 一次侧电流 ÷ 变比

• 控制系统通过测量这个安全的二次侧小电流，就能换算出主回路的实际大电流值。

 四、 主要应用功能

• 电流测量与显示：为司机室显示屏或电流表提供实时电流信号，使操作人员能直观看到电机负载大小。

• 过载与短路保护：为电动机综合保护器或PLC提供电流信号。当电流超过设定值（如过载、堵转、短路），保护装置会立即报警或切断电源，保护电机。

• 能耗计量：为电度表提供输入信号，用于统计设备能耗。

• 负载分析：通过记录电流变化趋势，帮助判断设备运行状况（如是否超载、是否存在机械卡涩）。

五、 安装与接线说明

  安装前确认：

1.  断电操作：务必在采煤机总电源完全切断并闭锁、验电后进行安装或接线。

2.  型号核对：确认互感器型号与电路参数匹配，特别是一次额定电流值（如600A）应略大于被测电机的最大工作电流。

3.  方向性检查：部分用于功率或电能计量的互感器有方向（极性）要求，壳体上会标有“P1”、“P2”或“L1”、“L2”。安装时，电源进线方向应与标识一致。若仅用于电流测量和保护，方向不影响基本功能，但建议统一。

  安装步骤：

1.  穿过电缆：将被测的主电源电缆（三相中的某一相）完全穿过互感器的中心窗口。

2.  固定本体：用配套的卡箍或螺丝将互感器牢固地固定在电控柜的底板或导轨上，确保其不因振动而移位。

3.  接线要点（最关键！）：

• 二次侧（S1, S2）必须可靠连接：将互感器的两个二次输出端子（通常标记为S1、S2）用规定截面的导线，连接到保护装置或仪表的电流输入端子上。

• 严禁开路！：在互感器运行时，其二次回路绝对不允许开路（即S1、S2端子不能断开）。开路会产生极高的危险电压，可能击穿绝缘、损坏设备，甚至危及人身安全。

• 必须接地：其中一个二次端子（通常是S2端）必须做可靠的保护接地，这是防止高压窜入、保障安全的重要措施。

• 接线牢固：确保所有螺丝紧固，接触良好。

 六、 重要注意事项（安全与维护）

  安全红线（严禁行为）：

1.  严禁二次侧开路运行：这是电流互感器操作的第一铁律。在带电情况下，无论因何原因（如拆线、测试），都不允许断开二次回路。如需断开，必须先短接二次端子或确保主回路已完全断电。

2.  严禁超载长期运行：虽然有一定过载能力，但长期超过额定电流运行会导致互感器发热、精度下降甚至损坏。

3.  严禁破坏防爆结构：对于本安型互感器，不得私自拆卸、改装或损伤其外壳及浇封体。

  使用与维护要点：

1.  正确选型：根据主回路额定电流和安装空间选择合适变比、窗口尺寸和精度的互感器。

2.  定期检查：

• 目视检查：每班检查互感器外观有无裂纹、烧焦痕迹、积尘过多。

• 测温检查：在设备满负荷运行时，可用红外测温枪检查互感器外壳温度，异常发热（如超过80℃）需排查原因。

• 接线检查：定期紧固一次、二次接线端子，防止松动。

3.  保持清洁：定期用干燥压缩空气吹扫互感器表面及周围区域的灰尘，确保散热良好。

4.  功能验证：在大修或更换后，应通过模拟带载（如使用大电流发生器）或在轻载、重载工况下，比对互感器二次输出电流与主回路实际测量值（用钳形表），验证其测量准确性。

5.  更换一致性：更换互感器时，必须确保变比、精度等级、安装尺寸与原型号完全一致，否则会导致测量错误和保护误动/拒动。

 七、 常见问题简易判断指南

1.  控制系统显示电流为零或极小，但电机实际在运行：

• 可能原因：二次回路开路（导线松动或断开）；二次端子（S1/S2）未正确连接到仪表；互感器内部线圈断路。

• 处理：立即停机断电，检查二次回路接线是否牢固、导通。严禁在运行状态下处理此问题。

2.  显示电流值明显偏大或偏小，与实际情况不符：

• 可能原因：互感器变比选择错误；二次负载过大（连接仪表过多）；互感器安装方向错误（对计量有影响）；互感器本身精度下降或铁芯饱和。

• 处理：核对变比；检查二次负载；确认安装方向；更换或送检互感器。

3.  互感器运行时异常发热、冒烟或有焦糊味：

• 可能原因：二次侧开路产生高电压导致内部绝缘击穿；一次侧严重过载；内部线圈短路。

• 处理：立即紧急停机断电，检查主回路电流是否异常，更换互感器。

4.  保护装置频繁误报警或误动作：

• 可能原因：互感器输出信号不稳定（内部接触不良）；外界强电磁干扰；互感器安装位置离大功率变频器过近。

• 处理：检查二次接线；为信号线增加屏蔽并可靠接地；调整互感器安装位置，远离干扰源。

  总结： PAS-JIC600D-P1/SP6电流互感器是保障采煤机电气系统“可知、可控、安全”的 silent guardian（沉默守护者）。牢记“二次侧严禁开路”、确保可靠接地、定期检查紧固、保持清洁，是保障其长期稳定、安全工作的核心要诀。对其输出信号的正确解读，是实现设备预防性维护和高效运行的基础。
