一、 产品概述

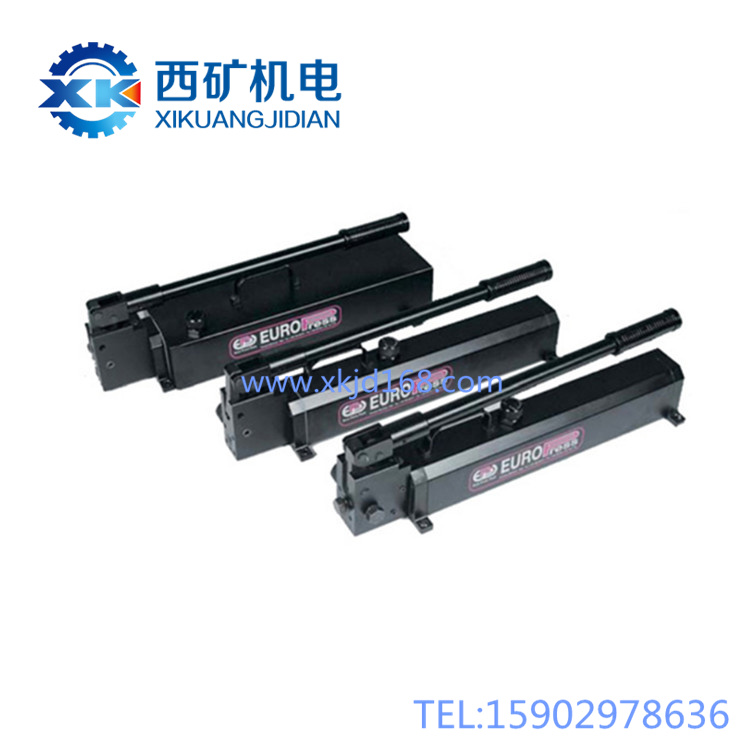

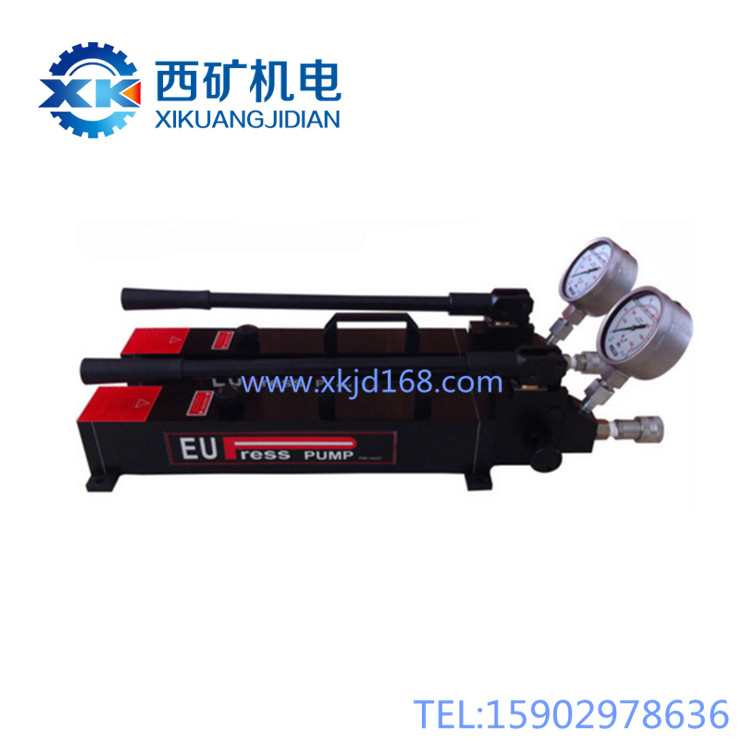

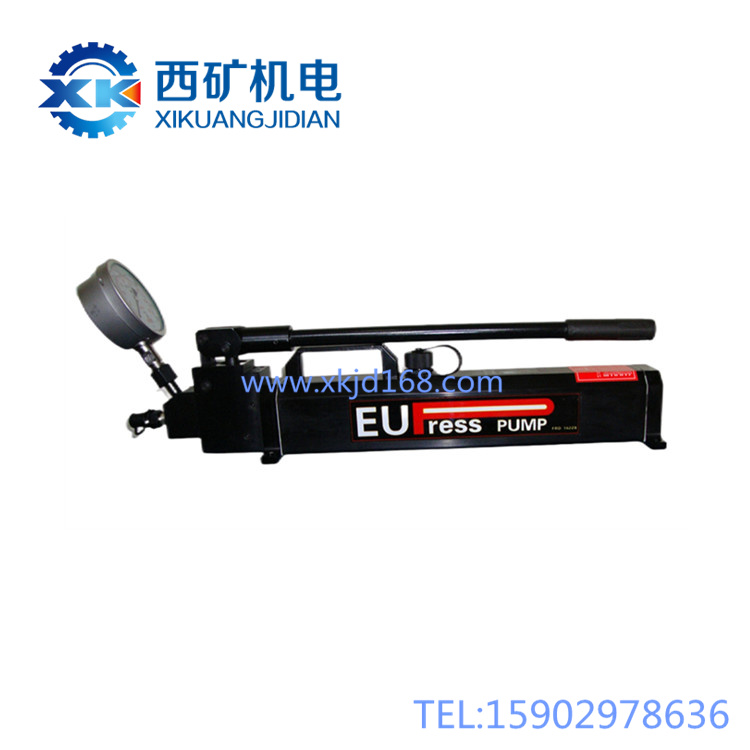

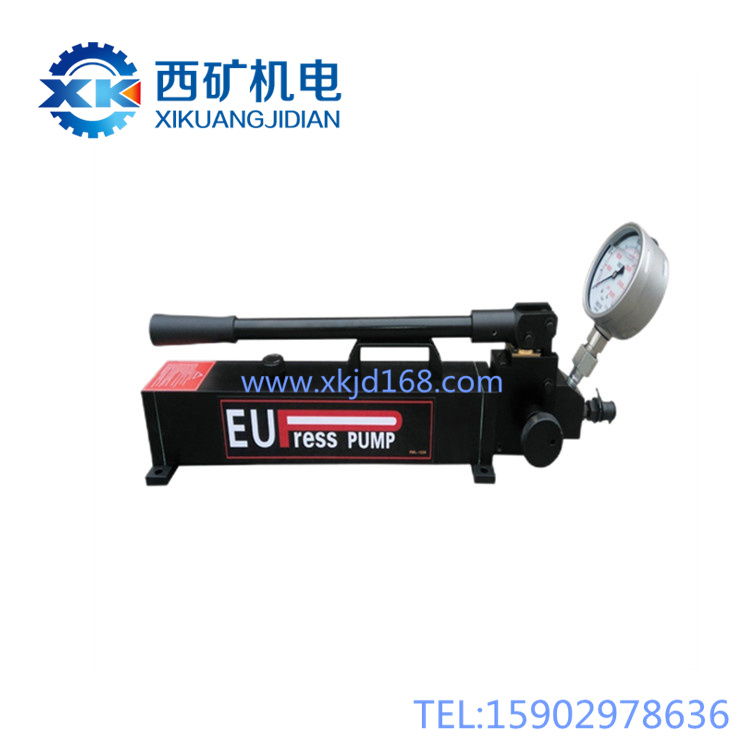

          PML16228超高压手动泵是采煤机设备维护和应急处理中不可或缺的 “便携式液压动力站”。您可以将它理解为一个由人力驱动、能够产生巨大力量的 “超级千斤顶核心”。当采煤机自身的液压系统无法工作，或需要对某些部件进行超高压力作业时（例如：拆卸紧密配合的轴承、安装大型销轴、为液压缸或管路进行超高压测试、压出/压入零件），它便成为您手中最可靠、最直接的力量来源。其核心原理是利用杠杆的往复运动，将人的操作力逐级放大，最终转化为平稳、可控的超高压油液输出。

 二、 核心特点

1.  超高压输出：能轻松产生远高于常规系统压力的液压油，满足特殊工况下对极高压力的需求。

2.  手动操作，独立可靠：不依赖外部电源或动力源，仅靠人力操作，特别适合在设备断电、无辅助动力或井下狭窄空间等环境下进行维修作业。

3.  结构紧凑，携带方便：体积小巧，重量相对较轻，通常配有提手或便携箱，方便在采煤工作面或维修车间移动使用。

4.  压力可控，操作直观：通过手柄摇动频率和力度，可精确控制压力上升速度。集成的高精度压力表能实时显示输出压力，使操作者心中有数。

5.  内置安全保护：配备溢流阀（安全阀），当压力达到预设的安全上限时，会自动开启泄压，防止因操作失误导致系统压力无限升高而发生危险。

6.  坚固耐用：泵体、柱塞、阀门等关键部件采用高强度材料制造，能承受频繁的高压冲击和井下恶劣环境。

 三、 工作原理简述

  手动泵的工作原理像一个 “力量的杠杆放大器”，通过两级放大实现“四两拨千斤”：

1.  第一级放大：杠杆作用：

• 您用手摇动或上下压动手柄，这个动作通过杠杆机构驱动内部的一个小面积柱塞（低压柱塞）往复运动。这个阶段行程长、力量小，主要作用是快速吸油和建立初始压力。

2.  第二级放大：面积差原理：

• 当低压达到一定值后，液压油被推入一个极细小面积的超高压柱塞腔体内。根据“压力 = 力 / 面积”的物理原理，在输入力不变的情况下，将作用面积缩小几十甚至上百倍，输出的压力便会同比例放大几十至上百倍，从而产生超高压。

3.  输出与保压：

• 超高压油液通过出油口输送至您连接的油缸或工具。内部单向阀确保压力只能输出不能回流，实现保压功能，方便您进行安装或测量。操作卸载阀（泄压阀），即可将系统压力安全释放回油箱。

 四、 主要应用场景

• 安装与拆卸：安装采煤机滚筒大型轴承、齿轮；拆卸摇臂铰接销轴、联轴器等过盈配合部件。

• 维修与测试：为独立的液压油缸（如调高油缸）进行功能测试；对修复后的液压管路、阀块进行耐压测试。

• 应急处理：在采煤机主液压系统故障时，临时用于移动或固定某个执行机构。

• 校准：作为压力源，用于校准其他液压仪表。

五、 使用与操作说明

  准备工作：

1.  检查油位：将手动泵置于水平位置，检查油箱油位是否在最低刻度线以上。使用推荐牌号的清洁液压油。

2.  连接管路：

• 将干净的高压软管的一端连接到手动泵的“出油口”（高压口）。

• 软管的另一端连接到需要加压的专用工具（如液压拉马、油缸） 或设备接口上。

• 确保所有连接螺纹彻底清洁并拧紧。

3.  系统排气：稍微松开待加压工具或油缸的最高点放气螺钉。快速摇动手柄几下行程（此时卸载阀应处于关闭状态），直到连接管和工具内的空气被油液挤出，见到连续油流从放气孔冒出后，立即拧紧放气螺钉。

  加压操作流程：

1.  确认状态：确保手动泵的卸载阀（泄压阀）处于完全关闭（顺时针拧紧） 位置。

2.  开始加压：平稳、匀速地摇动手柄或压动杠杆。初始阶段，由于行程大，手柄会感觉较轻，油液快速进入系统。

3.  密切监控：眼睛时刻注视压力表。随着压力上升，摇动手柄会感觉越来越重。

4.  达到目标压力：

• 当压力表指针接近或达到您需要的目标压力值时，应立即停止摇动。

• 如需保压（如安装轴承），停止操作即可，单向阀会自动锁住压力。

• 严禁超过设备或工具标注的最大允许压力！

5.泄压与拆卸：

• 作业完成后，必须首先缓慢地、逆时针旋转打开卸载阀。

• 观察压力表指针平稳下降至零。

• 待压力完全释放后，方可拆卸高压软管。绝对禁止带压拆卸！

 六、 重要注意事项（安全与维护）

  安全操作红线（重中之重）：

1.  严禁超压使用：输出的压力绝对不允许超过您所连接的油缸、工具或被测部件铭牌上标注的最大工作压力。超压是导致爆裂、零件飞溅等严重人身伤害事故的主要原因。

2.  严禁带压操作与拆卸：在系统仍有压力时，严禁进行任何拧紧、松动、拆卸管路或接头的操作。必须先通过卸载阀彻底泄压。

3.  正确选择与使用附件：必须使用与手动泵额定压力相匹配的专用超高压软管和接头。禁止使用有磨损、鼓包、老化的软管。

4.  操作时避开危险区域：在加压过程中，所有人员应避开高压软管、接头及受力部件的正前方和可能的飞溅方向。建议佩戴安全护目镜。

5.  稳固支撑：确保被压或顶的工件有稳固的支撑，防止滑脱或倾倒。

  维护与保养要点：

1.  保持油液清洁：这是手动泵长寿的关键。加油时必须过滤，确保油箱盖密封，防止粉尘、水分进入。定期更换液压油。

2.  使用后泄压：每次使用完毕后，务必打开卸载阀，使泵内部处于无压状态，以保护密封件。

3.  定期检查：

• 检查压力表是否准确，指针能否回零。

• 检查各连接螺纹有无损伤，密封件是否完好。

• 操作手柄，感受动作是否平稳顺畅，有无卡滞或异常噪音。

4.  溢流阀设定：泵上的安全溢流阀压力已在出厂时调定，用户不得自行调整。若怀疑其失效，应送专业机构校验。

5.  存放：长期不用时，应清洁外表，将油注满（防止内壁锈蚀），关闭卸载阀，存放在干燥清洁处。 /

 七、 常见问题简易判断指南

1.  摇动手柄很重，但压力上不去或上升很慢：

• 可能原因：卸载阀未完全关闭；连接处有泄漏；高压软管有破损漏油；泵内部单向阀密封不严或损坏。

• 处理：检查并拧紧卸载阀；检查所有接头并紧固；更换漏油的软管；检修泵头阀组。

2.  压力上不去，且手柄摇动很轻，感觉空行程：

• 可能原因：油箱油位过低，吸入了空气；吸油滤网堵塞；泵内部低压吸油阀故障。

• 处理：补充液压油至规定液位；检查并清洗吸油滤网；检修泵体。

3.  压力能上去，但无法保压（压力缓慢下降）：

• 可能原因：所连接的油缸或工具有内泄；手动泵内部高压单向阀或卸载阀有泄漏。

• 处理：在保压状态下，检查外部连接点有无渗油。若无，则可能是泵内部阀件问题。

4.  卸载阀打开后，压力不下降或下降很慢：

• 可能原因：卸载阀阀芯堵塞或未完全打开；回油管路不通畅。

• 处理：反复开关几次卸载阀，或拆卸清洗阀芯；检查回油通路。

5.  压力表指针不动或跳动异常：

• 可能原因：压力表损坏或连接处堵塞；系统内有大量空气。

• 处理：更换压力表或疏通连接孔；进行充分的系统排气操作。

  总结： PML16228超高压手动泵是维护工作的得力助手，但其产生的力量也伴随着高风险。时刻监控压力表、坚决杜绝超压、牢记先泄压后拆卸、使用合格附件，是保障安全作业的四大准则。熟练而谨慎地使用它，将能高效解决许多重型机械的维修难题。
