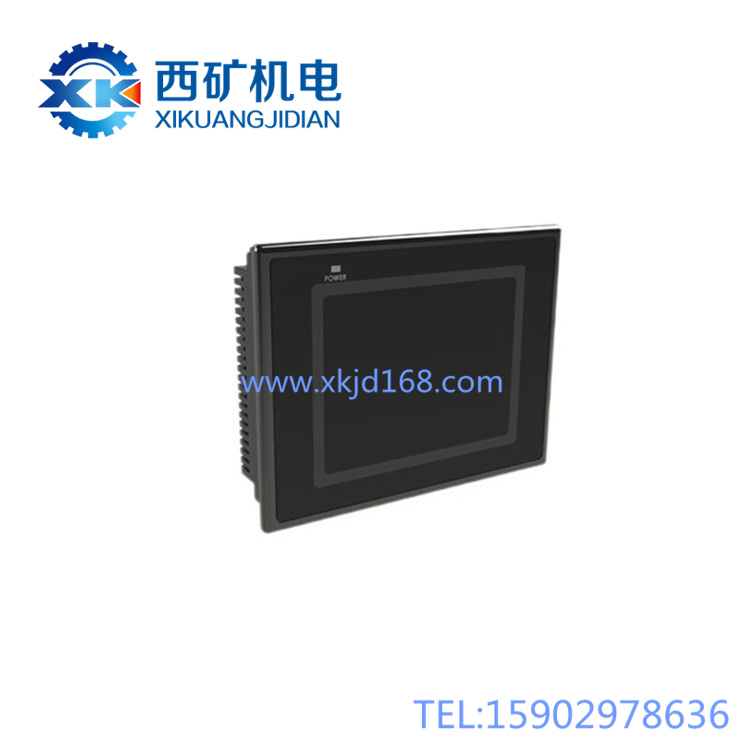

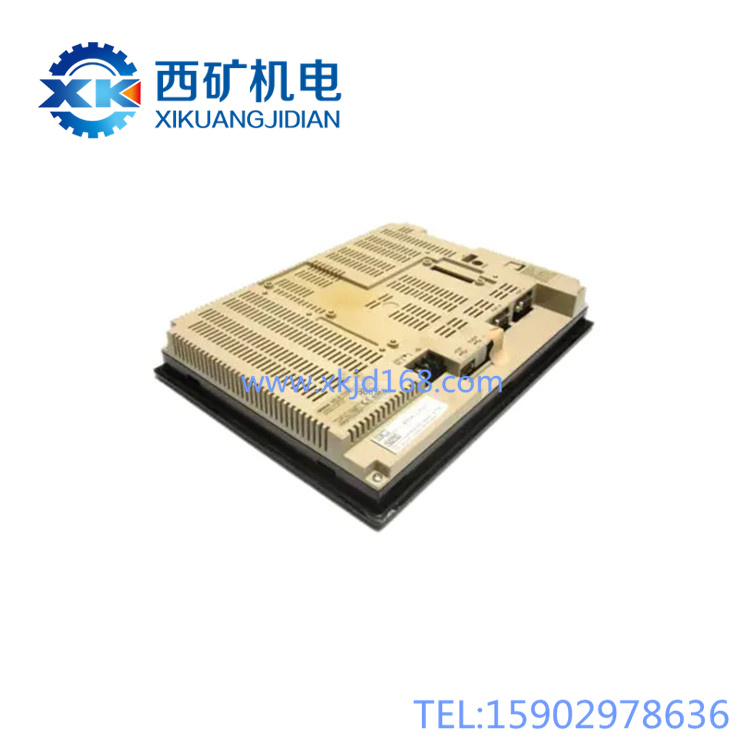

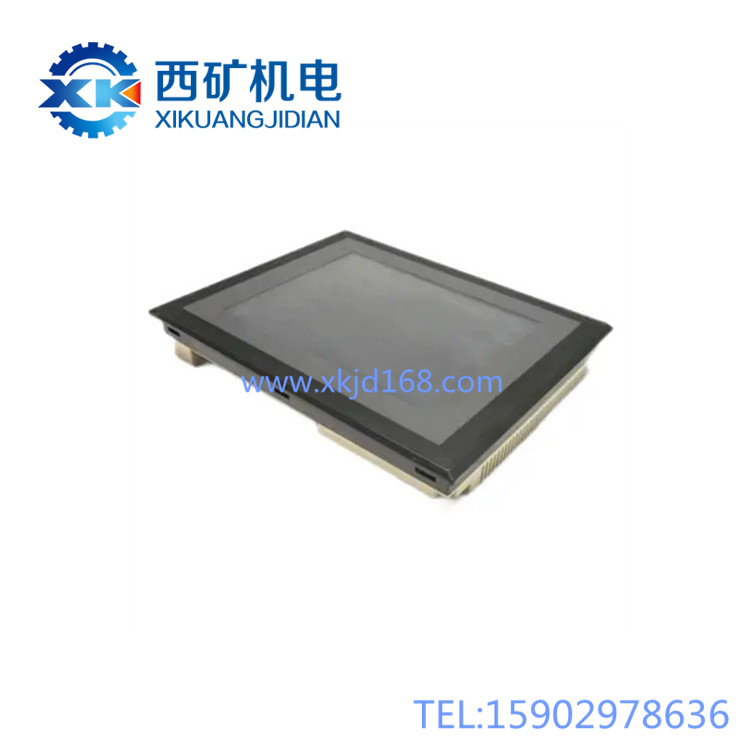

一、 产品概述

       PWJ10S-TVB-WJW显示屏是专为采煤机设计的人机交互核心，是操作人员与整台复杂机器之间最直观、最重要的“对话窗口”与“智能仪表盘”。它集信息显示、参数设置、状态监控、故障预警与历史查询于一体，将采煤机内部控制器（PLC）采集的成千上万个数据，转化为司机一目了然的图形、数字和文字，实现“机器透明化”。其本安型设计确保了在煤矿井下可能存在瓦斯的特殊环境中，能够安全、可靠地工作。

 二、 核心特点

1.  本质安全，可靠耐用：采用本安防爆设计，电路能量被严格限制，确保在危险环境下不会引燃瓦斯，安全等级高。外壳坚固，具备良好的防尘、防水和抗振性能，适应井下恶劣工况。

2.  高清直观，信息全面：

• 主监控界面：实时动态显示截割电机、牵引电机的电流、电压、温度、牵引速度、采高等关键参数。

• 故障报警界面：自动弹出或列表显示故障类型、位置、时间（如“左截割电机超温”、“泵站压力低”），并伴有声光报警（蜂鸣器响、报警灯闪）。

• 参数设置界面：授权人员可查看并设置部分运行参数（如牵引速度限制、保护延时等）。

• 历史记录查询：可追溯过往的故障记录和关键运行数据。

3.  操作便捷，触控灵敏：采用高亮度液晶屏，在昏暗的井下环境清晰可视。配备高防护等级的薄膜按键或电阻式触摸屏（视具体型号），即便戴手套也能可靠操作。

4.  稳定通讯，实时响应：通过可靠的通讯接口（如CAN、485）与采煤机主控制器高速、稳定交换数据，确保显示信息与机器状态同步，无延迟。

 三、 工作原理简述

  显示屏的工作流程可以比作一个高效的 “信息中转与展示中心”：

1.  数据接收：显示屏通过背后的通讯电缆，持续接收来自采煤机“大脑”（PLC）发送的“数据包”。这些数据包包含了所有传感器采集的实时状态。

2.  数据处理与翻译：显示屏内的处理器对这些原始数据进行解析、计算和格式化，将其“翻译”成预设好的图形、数字、进度条和中文提示。

3.  界面显示与交互：将处理后的信息在屏幕上生动地展示出来。同时，当司机通过按键或触摸屏发出指令（如“翻页”、“确认故障”、“查看历史”），显示屏会将指令“打包”发送回PLC，驱动机器执行相应动作。

4.  报警触发：一旦接收到PLC发来的故障信号，显示屏立即激活自身的声光报警器，并在最显眼的位置显示详细的故障信息，确保司机第一时间察觉。

 四、 主要功能界面简介

• 1号界面（主运行界面）：模拟显示采煤机轮廓，动态展示左右摇臂高度、牵引方向与速度、各电机运行状态（运行/停止/故障）及关键参数实时数值。

• 2号界面（详细参数界面）：以列表形式分项显示所有电机的电流、温度、绝缘状态，液压系统压力、油温，以及累计运行时间等更详细的数据。

• 3号界面（故障诊断与历史界面）：

     当前故障：红色高亮显示正在发生的故障，有具体描述和代码。

     历史故障：可按时间查询已经发生并处理过的故障记录，便于分析设备状况。

• 4号界面（参数设置界面）（通常需要密码进入）：允许维护人员查看和修改部分可调的系统参数，如各类保护阈值、延时时间等。



 五、 使用与操作说明

  上电与日常操作：

1.  通电检查：合上采煤机控制电源后，显示屏应正常点亮，首先可能显示厂商Logo或进行自检，随后自动进入主运行界面。观察屏幕有无坏点、背光是否均匀。

2.  界面浏览：使用屏幕旁的 【菜单】、【上翻】、【下翻】、【确认】、【返回】 等按键（或直接触控），在不同功能界面间切换浏览，熟悉各信息位置。

3.  实时监控：在作业过程中，应主要关注主运行界面，时刻留意各电机电流、温度是否在正常范围内，牵引速度是否平稳。

4.  故障响应：当出现声光报警时：

• 立即查看：迅速注视屏幕，读取故障提示信息。

• 准确判断：根据提示判断故障性质（如“报警”可观察，“急停”需立即处理）。

• 按规处置：严格遵循操作规程进行停机、排查、复位等操作。严禁不看提示盲目复位！

5.  参数查看与设置：

• 查看：任何界面下的参数均可浏览。

• 设置：进入参数设置界面通常需要输入密码。非授权维护人员严禁修改任何设置参数，错误设置可能导致设备误动作或保护失效。

 六、 重要注意事项（安全与维护）

  安全操作红线：

1.  保护防爆结构：显示屏是本安设备的关键组成部分。严禁磕碰、敲击显示屏透明窗口及外壳，严禁私自拆卸、改装或在外壳上钻孔，这会彻底破坏其防爆性能，构成重大安全隐患。

2.  严禁带电插拔：在连接或断开显示屏后部的通讯线和电源线时，必须确保采煤机总电源已完全切断。

3.  正确清洁：清洁屏幕时，应使用干燥、柔软的棉布轻轻擦拭。严禁使用酒精、汽油等有机溶剂或腐蚀性清洁剂，以免损坏屏幕表面和密封层。

4.  防水防潮：虽然具备防护能力，但仍应尽量避免被水流直接冲刷或长期处于极端潮湿环境。停机时最好用防护罩遮盖。

  日常维护与保养：

1.  每日检查：接班时，检查显示屏外观是否完好，固定螺栓有无松动，显示是否清晰，按键/触摸反应是否灵敏。

2.  定期清洁：每班或每日停机后，用干布清除屏幕及机身的煤尘，保持观察清晰，并防止粉尘进入接口缝隙。

3.  检查连接：定期（如每周）检查显示屏后部的电缆接头是否锁紧、有无松动或腐蚀迹象。

4.  故障记录利用：充分利用显示屏的“历史故障记录”功能，定期查看分析，为预防性维护提供依据。

5.  软件维护：显示屏内部程序（系统软件）由厂家固化。如确需升级，必须由厂家专业人员使用专用工具和程序进行操作，用户不可自行尝试。

 七、 常见问题简易判断指南

1.  显示屏完全黑屏，无任何显示：

• 可能原因：电源未接通；电源保险熔断；显示屏内部电源模块故障。

• 处理：检查采煤机控制电源；检查显示屏供电线路；联系电工或厂家。

2.  显示屏有背光但无内容显示，或显示乱码/花屏：

• 可能原因：与主控制器（PLC）的通讯线路中断或受强干扰；显示屏内部程序故障。

• 处理：检查通讯电缆及接头；重启设备看能否恢复；若持续乱码，需专业人员检修。

3.  触摸屏或按键操作无反应/失灵：

• 可能原因：局部按键损坏；触摸屏表面有异物或损坏；内部电路板故障。

• 处理：清洁操作表面；尝试使用其他按键组合操作；若完全失灵，需更换或维修。

4.  显示数据不更新或明显错误（如速度一直为0但机器在走）：

• 可能原因：通讯数据错误；对应传感器故障导致PLC采集数据错误。

• 处理：此问题通常非屏本身故障。应排查对应传感器及PLC至显示屏的通讯状态。

5.  报警不触发或无声光：

• 可能原因：蜂鸣器损坏或报警灯故障；软件设置中报警输出被意外关闭。

• 处理：检查屏内蜂鸣器及指示灯；由维护人员检查相关参数设置。

总结： PWJ10S-TVB-WJW显示屏是保障采煤机安全、高效、智能化运行的“眼睛”和“交互门户”。正确操作、精心维护、严禁破坏防爆结构是保障其长期可靠运行的基础。操作人员应养成时刻关注屏显信息的习惯，让数据指导生产，让预警保障安全。
