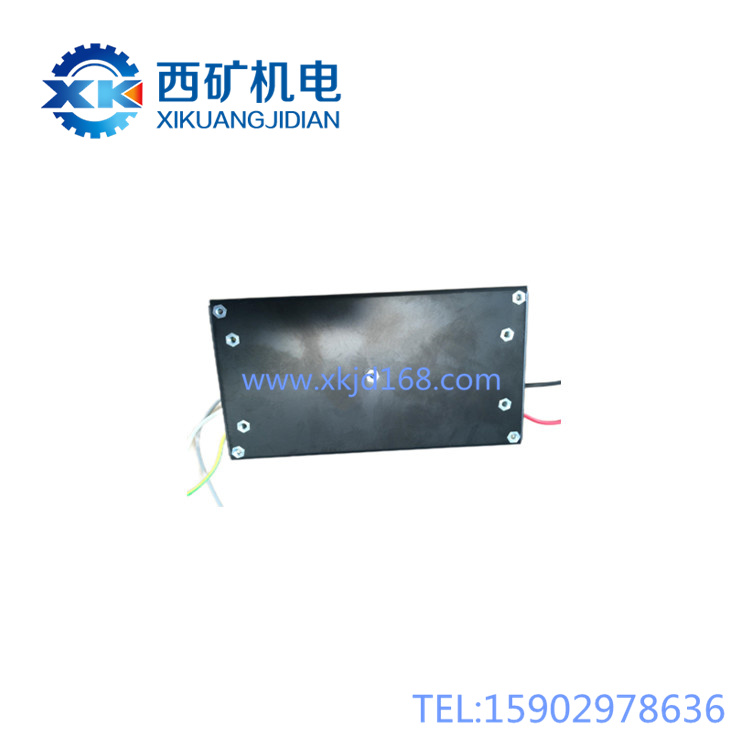

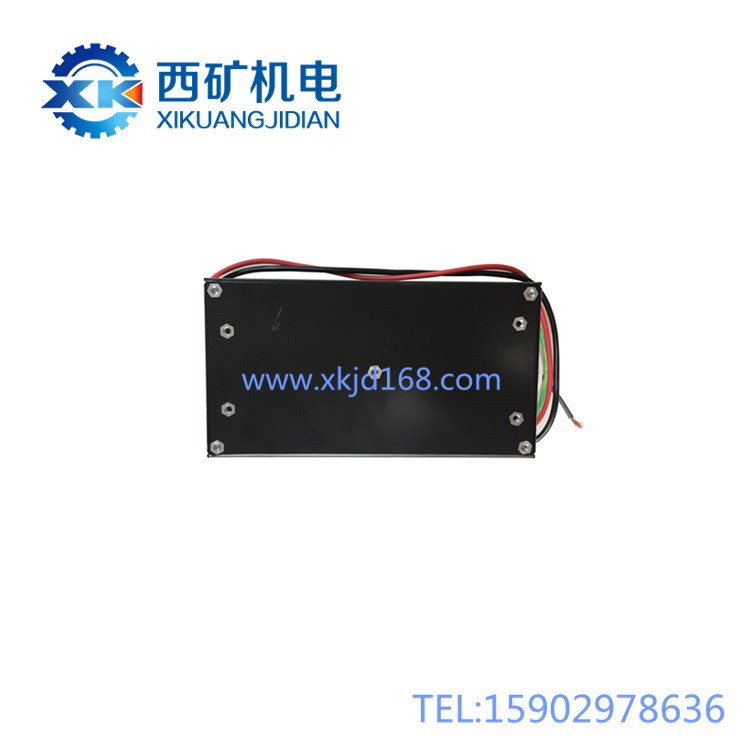

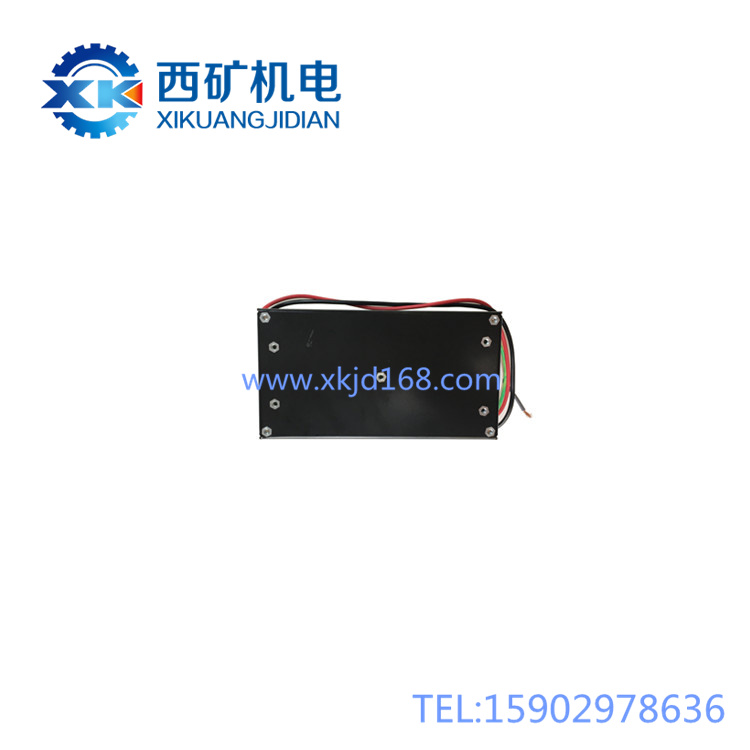

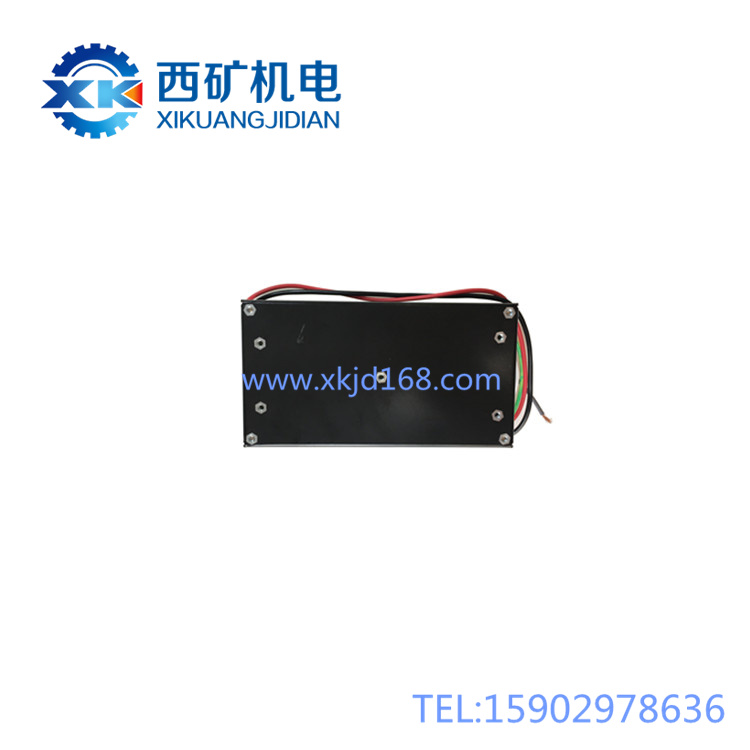

一、 产品概述

   本电源模块是专为采煤机控制系统及各类低压用电设备设计的动力转换与分配核心。您可以将它理解为整个采煤机电气系统的 “稳定心脏” 和 “能量适配器” 。它的主要任务是从井下波动较大的交流电网（如127V、220V、380V、660V、1140V等，经变压器后）取电，将其转换并稳定为纯净、可靠的24V直流电，为采煤机的“大脑”（如PLC可编程控制器）、“感官”（各类传感器）和“神经”（电磁阀、继电器、显示屏等）提供持续、安全的工作能量。其宽范围输入电压设计（85-264VAC），使其能适应井下电网的较大波动，确保控制系统在恶劣供电环境下依然稳定运行。

 二、 核心特点

1.   超宽电压适应：输入电压在85至264伏交流电范围内均能正常工作，从容应对井下电网的压降、波动等不稳定情况。

2.   高稳定输出：采用先进的开关电源技术，输出24V直流电压稳定、纹波小，为精密电子控制设备提供“清洁能源”。

3.   多重安全保护：

  过载与短路保护：当输出端连接的设备短路或消耗功率过大时，电源自动限流或关闭输出，保护自身及后端设备。

  过压保护：防止输出电压异常升高损坏昂贵控制器。

  过热保护：内部温度过高时自动降低功率或停机，防止烧毁。

4.   高效率和坚固性：转换效率高，自身发热少；采用工业级元件和抗震设计，外壳坚固，适合井下高振动、多粉尘、潮湿的环境。

5.   标准信号指示：通常配备电源（输入）指示灯（PWR/AC）和输出正常指示灯（DC/24V），状态一目了然。

 三、 工作原理简述

  电源模块内部就像一个高效的“能量加工厂”：

1.  接收与整流：接收从电网来的交流电（AC），首先进行滤波和整流，将其变成脉动的直流电。

2.  变换与稳压：核心电路以极高的频率（如几十千赫兹）对直流电进行“精密切割”和变换，再通过高频变压器和二次整流，得到目标直流电。

3.  滤波与输出：对得到的直流电进行精细滤波，去除杂波，输出纯净、稳定的24V直流电（DC）。

4.  实时监控：控制电路时刻监测输入、输出电压电流以及自身温度，一旦发现异常（如短路、过载、过热），立即启动保护机制。

 四、 主要供电对象

  控制系统：可编程控制器（PLC）及其扩展模块。

  监测传感系统：各类接近开关、压力传感器、温度传感器。

  人机交互系统：司机操作台按钮、本安型显示屏、遥控接收单元。

  执行驱动单元：先导电磁阀线圈、小型继电器、信号隔离器等。

 五、 使用与操作说明

  安装前检查：

1.  断电确认：确保采煤机总电源已切断并可靠闭锁。

2.  铭牌核对：仔细核对电源模块铭牌，确认其输入电压范围是否涵盖您现场准备接入的交流电压值（例如，现场有220VAC，在85-264VAC范围内，则适用）。

3.  外观检查：检查外壳有无磕碰变形，接线端子是否完好，散热风道或格栅是否通畅。

4.  防爆检查：确认本安电源的防爆结构完整，引入装置（喇叭口）密封圈齐全。

  正确接线与安装：

1.   固定：将电源模块牢固安装在电控箱内预留的、振动较小的位置，确保散热空间。

2.   输入线连接（AC端）：

  接入符合规格的交流电源线（通常为L、N、PE）。

  接地线（PE）必须可靠连接至设备接地母排，这是安全的关键。

3.   输出线连接（DC端）：

  将正极（+24V或V+）和负极（COM或V-）接入对应的直流配电端子排。（建议输出回路配置合适的保险丝或断路器，进行分级保护。）

4.   负载连接：将所有需要24V供电的设备（PLC、传感器等）正确并联接入直流配电排。

  上电与测试：

1.   再次确认接线无误后，恢复上级电源。

2.  观察指示灯：

  输入指示灯（PWR/AC） 应常亮，表示交流输入正常。

  输出指示灯（DC/24V） 应常亮，表示24V直流输出正常。

3.   使用万用表测量输出电压，应在24V左右（如23.5V-24.5V），波动很小。

4.   依次启动后端负载，观察电源模块是否工作平稳，无异常噪音或发热。

 六、 重要注意事项（安全与维护）

  安全操作红线：

1.   严禁超载：所有连接至该24V电源的设备总功耗严禁超过电源的额定输出功率（瓦数W）。超载会导致电源过热保护或损坏。

2.   严禁短路：在接线或检修时，务必防止24V输出正负极直接碰线短路。即使电源有短路保护，频繁短路也会损伤其寿命。

3.   严禁非本安关联：若此电源为本安型电源，其输出为本质安全回路，严禁与非本安电路的导线共管、共槽敷设，或连接非本安设备，否则会破坏整个系统的本安性能。

4.   严禁带电操作：接线、改线、测量或更换模块前，必须切断前级电源并验电。

  日常维护与保养：

1.   定期清洁：每班或每周，使用干燥的压缩空气（低压）吹扫电源模块外壳的散热孔和表面的积尘，确保散热良好。清洁时必须断电。

2.   定期检查与紧固：

  每月检查一次输入、输出端子的接线是否松动、有无烧蚀痕迹。

  检查安装螺钉是否紧固。

3.  监测运行状态：

  注意听电源工作时是否有异常啸叫。

  触摸外壳感知温度，正常应为微温，若烫手则可能过载或故障。

  定期观察指示灯状态是否正常。

4.   记录与备件：记录电源模块的投入运行时间。建议储备同型号备件，更换时需确保型号、规格、输入输出电压及防爆等级完全一致。

 七、 常见故障简易判断指南

1.  输入/输出指示灯均不亮：

  可能原因：前端无电、输入保险丝熔断、电源模块内部损坏。

  处理：检查上级电源和开关；断电后检查输入保险；测量输入端电压。

2. 输入灯亮，输出灯不亮或无电压：

  可能原因：后端负载有严重短路触发保护；电源模块内部故障；输出过载。

  处理：断开所有负载，单独给电源上电。若输出恢复，则逐个接入负载以排查短路设备；若仍无输出，则电源可能损坏。

3.  输出电压偏低或不稳：

  可能原因：输入电压过低（接近85V下限）；电源带载能力不足（已接近满载）；电源模块老化；输出线路线径过细或接触不良导致压降。

  处理：测量空载和带载时的输入电压；核算总负载功率是否超标；检查输出线路连接点。

4.  电源模块异响或过热：

  可能原因：内部元件松动；散热不良积尘严重；处于过载或临界过载状态；环境温度过高。

  处理：断电清洁；检查负载情况；改善安装位置的通风条件。

  总结： 这款宽压输入的24VDC电源是保障采煤机智能控制系统稳定运行的基石。正确的选型（电压匹配、功率足够）、可靠的接线（特别是接地）、定期的维护（清洁与检查）以及严禁超载和短路，是延长其使用寿命、确保系统不间断供电的关键。所有操作必须遵守《煤矿安全规程》及设备制造商提供的最终技术文件。
