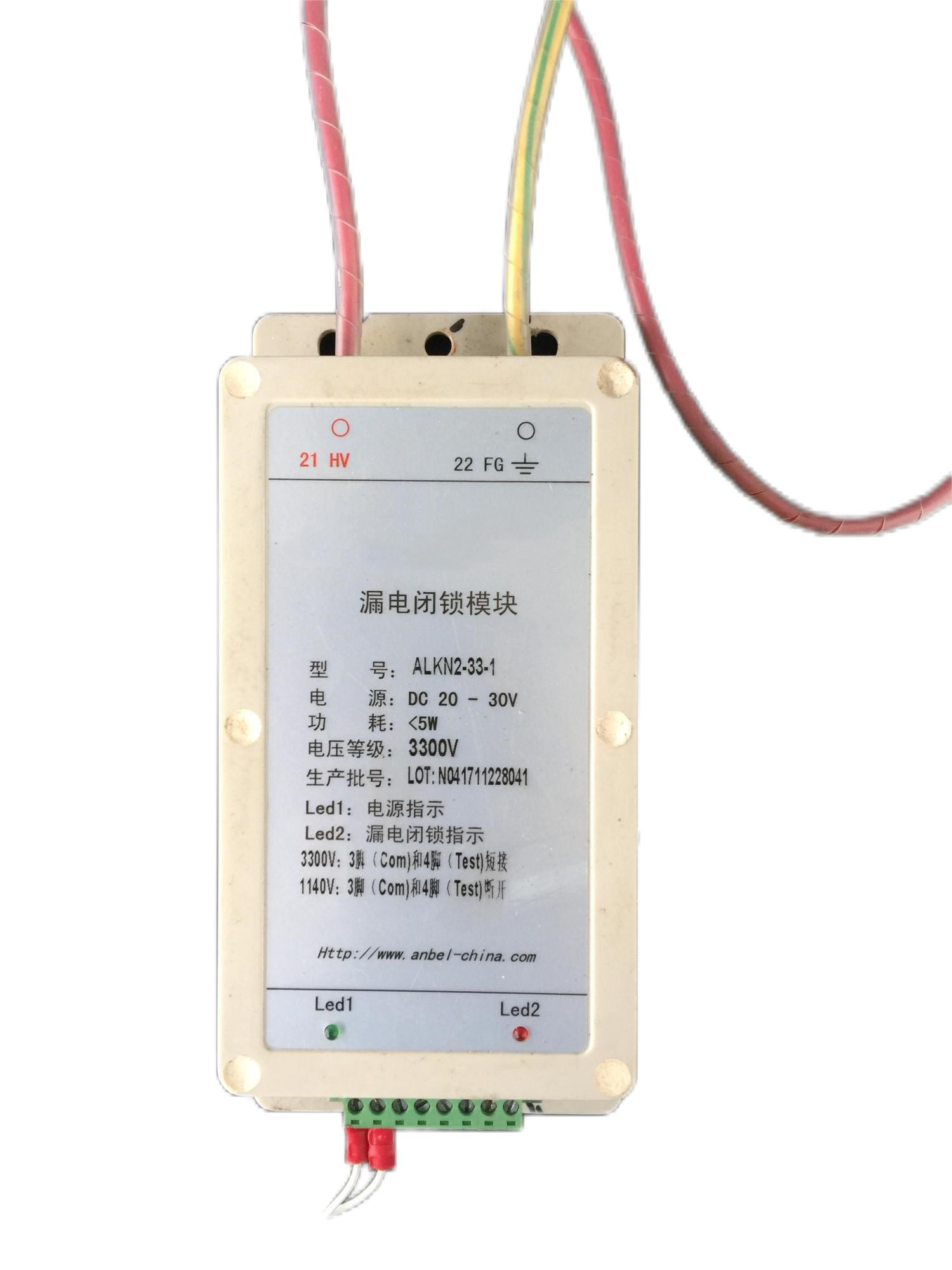

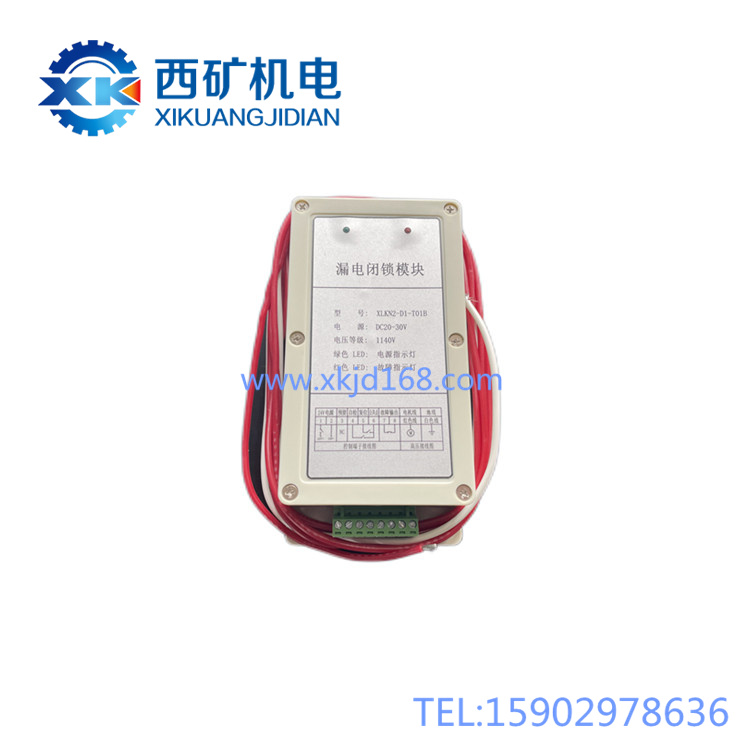

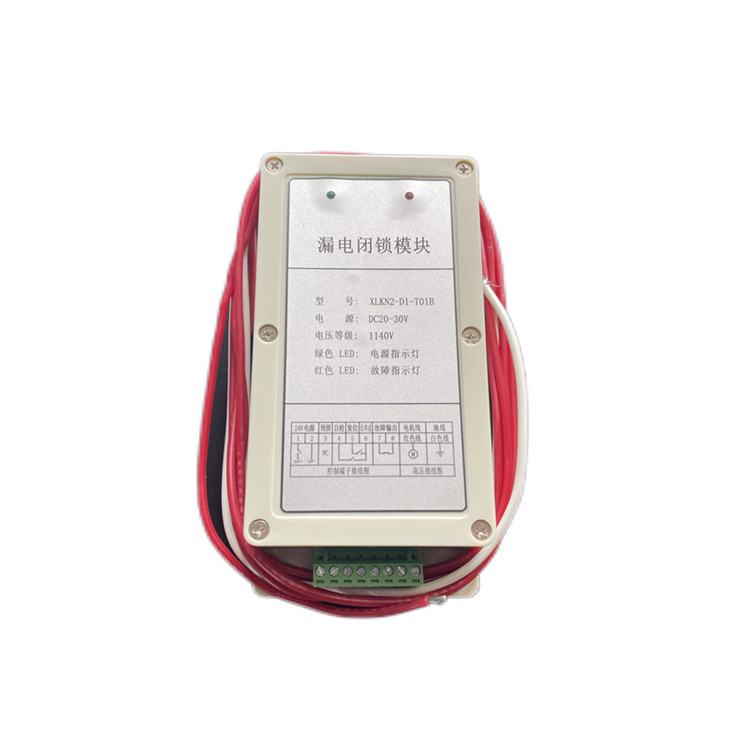

一、 产品概述

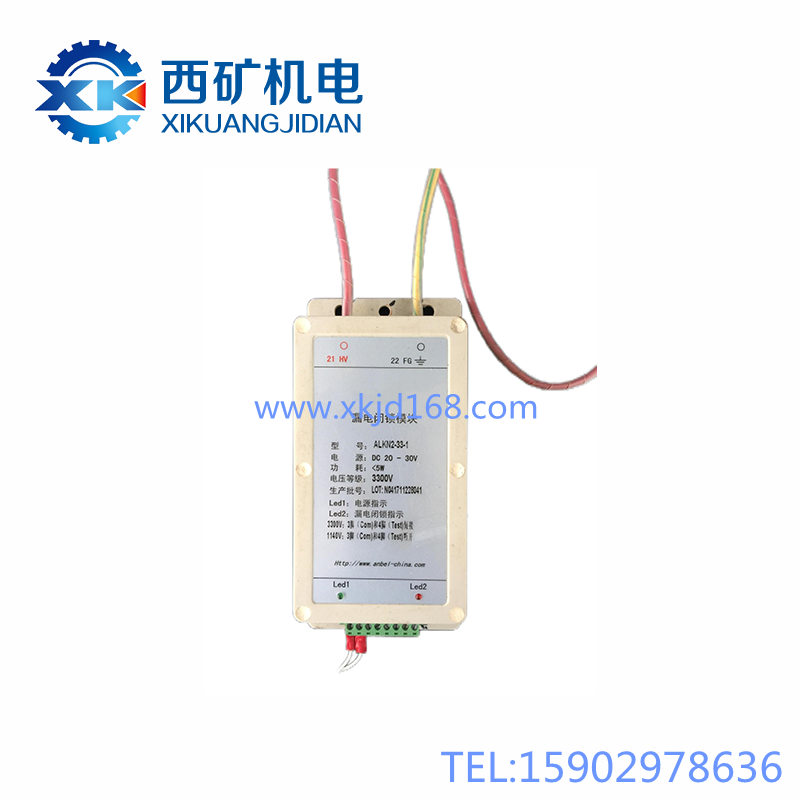

         XLKN2-D1-T01B 漏电闭锁模块是西安采煤机中，用于保障供电线路绝缘安全的核心保护单元。可以将它理解为电气系统一名忠诚的 “安全守门员” 。它的核心任务是在设备准备送电启动前，自动、快速地对供电电缆和负载的绝缘状况进行“体检”。一旦检测到线路对地绝缘电阻值降低到危险水平（即存在漏电隐患），它会立即动作，闭锁（即禁止）控制回路，使设备无法启动，从而从根本上预防因线路漏电可能引发的触电、短路、火灾甚至瓦斯爆炸等严重事故。

简单区分：

漏电保护：设备运行中发生漏电时，跳闸断电。

漏电闭锁：设备启动前发现漏电，根本不让启动。“先检后启，防患未然”。

 二、 核心特点

1.预防性安全保护：在合闸送电前执行检测，将漏电故障阻挡在启动环节之外，安全性更高。

2.高可靠性：采用专用电路与智能化设计，抗干扰能力强，在井下潮湿、多尘的复杂电磁环境中能稳定工作。

3.动作准确迅速：检测精度高，反应速度快，能在毫秒级时间内完成绝缘判断并输出闭锁信号。

4.保护全面：不仅保护动力电缆，也对电机绕组等负载本身的绝缘劣化进行监测。

5.状态指示清晰：通常设有指示灯（如“绝缘正常”、“漏电闭锁”），方便快速判断状态。

6.便于集成：标准化的设计便于与采煤机的可编程控制器（PLC）或综合保护器连接，实现系统化保护。

 三、 工作原理简述

模块的工作逻辑清晰而严谨，主要分为两个阶段：

1.检测阶段（启动前）：

   当司机按下启动按钮，主电源接触器尚未吸合送电之前，模块会通过内部电路，向待检测的动力线路（L1， L2， L3）与大地（地线PE）之间施加一个安全的直流检测信号。模块持续测量线路对地的绝缘电阻大小。

2.判断与执行阶段：

    如果绝缘良好：测得的绝缘电阻值高于设定的安全阈值（例如数十千欧），模块判定“安全”，其内部闭锁触点闭合，允许控制回路接通，设备可以正常启动。

    如果绝缘损坏：测得的绝缘电阻值低于安全阈值，模块判定“危险”，其内部闭锁触点保持断开，切断或阻止控制回路，设备无法启动。同时，“漏电闭锁”指示灯常亮或闪烁，给出明确故障指示。

只有排除漏电故障，绝缘恢复后，模块才会自动解除闭锁，允许再次尝试启动。

 四、 主要功能

  启动前绝缘监测：对所有受控的电机回路（如截割电机、牵引电机、泵电机等）进行绝缘检测。

  安全闭锁输出：提供一对或多对常开/常闭触点，串入设备的控制回路（如PLC输入点或接触器线圈回路），实现电气硬闭锁。

  故障状态指示：通过指示灯或通讯方式，将“绝缘正常”或“漏电闭锁”状态反馈给司机和维护人员。

  自检功能：部分型号具备自检功能，可定期或上电时检查自身电路是否正常。

 五、 使用与操作说明

安装与接线：

 1.断电操作：安装、接线或检修前，必须切断上级电源并可靠闭锁、验电、挂警示牌。

 2.正确接线：严格对照产品端子图或说明书进行接线。通常包括：

  工作电源端子：接入指定的本安或非本安电源。

  检测端子：连接至需要监测的动力电缆芯线（通过隔离三相电抗器或直接连接）。

  闭锁输出端子：串联到对应电机启动控制回路中。

  接地端子：可靠连接至设备接地系统。

 3.保持独立：检测线路应独立、可靠，避免与其他控制线路混接或短路。

上电与运行检查：

1.接线完毕并确认无误后，恢复供电。

2.观察模块指示灯状态。通常“电源”灯亮表示供电正常。

3.在设备未启动时，模块应进行检测。若线路绝缘正常，“绝缘正常”或“运行”灯应点亮（或常亮），表示允许启动。

4.可进行功能测试（若设备设计有测试按钮）：按下测试按钮，模块应模拟漏电故障，触发“漏电闭锁”指示灯亮，同时设备应无法启动。松开后应能复位。

日常操作注意事项：

   司机在操作时，若发现设备无法启动，同时电控箱或显示屏上显示“漏电闭锁”故障，绝对禁止强行短接或绕过该保护进行启动。

应立即通知维护电工进行排查。

 六、 重要注意事项（安全与维护）

安全红线（严禁行为）：

1.严禁屏蔽或短接：任何情况下，绝对禁止用导线短接模块的闭锁输出触点，或拆除其在线路中的连接。这是极其危险的行为，将导致漏电闭锁功能完全失效。

2.严禁带电作业：所有与模块相关的检查、测试、更换工作，必须在完全断电并执行安全规程后进行。

3.严禁随意调整：模块内部参数（如闭锁电阻值）出厂时已按安全标准设定，禁止非专业人员擅自调整。

维护与保养：

1.定期功能测试：应按照设备检修周期（如每周或每旬），使用设备自带的测试按钮或规程要求的方法，测试漏电闭锁功能是否有效。测试记录是关键。

2.保持清洁干燥：定期用干燥压缩空气吹扫模块表面及接线端子的灰尘，确保电气连接部位清洁、无锈蚀、无松动。检查进出线电缆的密封圈是否完好。

3.绝缘定期监测：除了模块的在线检测，还应定期使用兆欧表（摇表）对电机、电缆进行离线绝缘电阻测量，并与模块动作值进行比对，形成预防性维护记录。

4.故障排查顺序：当发生漏电闭锁故障时，应遵循以下顺序排查：

  第一步：检查被保护电机、电缆及连接端子是否有明显进水、受潮、破损或接地现象。

  第二步：检查从模块到负载的检测线路是否完好，有无断线、松动。

  第三步：在断电情况下，使用兆欧表分段测量电机和电缆的绝缘电阻，定位故障点。

  第四步：在排除所有外部线路和设备故障后，若问题依旧，才考虑模块本身故障，并由专业人员进行更换。

 七、 常见问题简易判断指南

设备无法启动，模块“漏电闭锁”灯亮：

   可能原因：电机或电缆受潮、绝缘老化击穿、电缆接头损坏、检测线路接地。

处理：按上述“故障排查顺序”检查外围线路和设备绝缘。

设备无法启动，但模块指示灯全不亮或状态异常：

可能原因：模块工作电源未接通或损坏；模块本身故障。

处理：检查供电保险、电源线；测量模块电源端子电压。

设备可以启动，但怀疑模块不工作（无检测）：

可能原因：模块输出触点粘连（常闭触点无法断开）；检测回路断线。

处理：进行功能测试。若测试时设备仍能启动，说明闭锁功能失效，需立即停机检修模块。

误动作（绝缘正常但报闭锁）：

可能原因：检测线路受到严重干扰；模块参数漂移或损坏；环境极度潮湿导致分布电容影响。

处理：检查检测线缆是否与动力电缆分开敷设；在干燥环境下复测绝缘；更换模块验证。

总结： XLKN2-D1-T01B 漏电闭锁模块是采煤机电气安全不可或缺的“前哨卫士”。它的有效运行，直接关系到人身安全和设备安全。必须确保其接线正确、功能有效，并坚决杜绝任何形式的屏蔽与短接行为。 所有维护和故障处理都应严格遵守《煤矿安全规程》及设备制造商提供的技术文件。
